电导率仪的电极的使用

录入:edatop.com    点击:
  1)电极的使用。使用时间电极夹夹紧电极的胶木,并把电极夹固定在电极架上。

  ①当被测熔液电导率低于0.3 ns·cm 1,使用DJS O.1量电极,这时应把RP2调节在所配套的电极的电极常数的10倍位置上,例如,配套电极常数为0.090,则应把RP2调节在0.90位置上。

  ②当被测熔液的电导率低于10p,s·cm 1,使用DJS—型光亮电板。这时应把RW,调节与所配套的电极的常数相对应的位置上,例如:若配套电极的常数为0.95,则应把RP2调节在0.95处,又如若配套电极的常数为1.1,则应把RP2两节在1.1的位置上。

  ③当被测溶液的电导率在10~104μS·cm-1范围,则使用DJS-1型铂黑电极,应把fiP2调节在与所配套的电极的常数相对应的位置上。

  ④当被测熔液的电导率大于104μS·cm-1,则选用DJS-10型铂黑电极,这时应把RP2调节在所配套的电机有的常数的1/10位置上。例如,若电极的常为9.8,则应使RP2指在0.98位置上,再将测得的读数乘以10,即为被测熔液的电导率。

  2)将电极插头插入电极插口内,旋紧插口上的紧固螺钉,再将电极浸人待测熔液中。

  3)接着校正(当用1~8量程测量时,校正时高/低频开关8扳在低频,不用9~12量程测量时。则校正时高/低频开关8扳向高周),即将校正/测量开关7扳在“校正”并调节RP2使指示在满度。注意:为了提高测量精度,当使用to' pS·cm~1、to' pS·cm l,这两挡时,校正必须在电导池接妥(电极插头插人插孔,电极浸入待测溶液中)的情况下进行。

  4)然后,将校正/测量开关7扳向测量挡,这时指示数乘以量程选择开关的倍率即为被测液的实际电导率。例如,量程选择开关在(0~0/1)μS·cm-1一挡,指针指示0.6,则按测液的电导率为0.06μS·cm 1(0.6×0.1μS·cm 1=0.06pS·cm-1);又如,量程选择开关扳在0~100μS·cm-1一挡,电表指示为0.9,则被测液的电导率为90pS·cm 1(0.9×100μS·cm l=90pS·-1cm), 其余类推。

  5)当用(0~0.1·)或(0~0.3)pS·cm 1这两挡测量高纯水时,先把电极引线插人

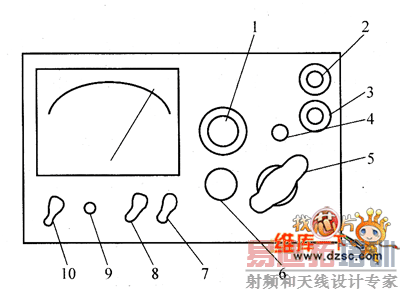

  图1电导率仪的外形
  1—电极常数补偿调节器 2-10mV输出插口
  3—电极插口 4一电容补偿调节器
  5一章程选择开关 6一校正调节器
  7一校正/测量开关 8一高/低频廾关
  9一电源指示灯 10一电源开关

  电极插孔,在电极未浸人溶液之前。调节RP1使电表指示为最小值(此最小值即电极铂片间的漏电阻,由于漏电阻的存在。使得调RP2时电表指针不能达到零点),然后开始调查。

  6)如果要了解在测量过程中电导率的变化经情况,把10mV输出全自动记录仪即可。

  7)当量程选择开关扳在“×0.1”,高/低频开关扳在低频。但电导池插门未插接电极时,电表就有指示。这是正常现象,因电极插口是接线有电容存在。只要调节“电容补偿”便可能此指示调为零,但不必这样做,必须持电极引线插人插口后,再将指示调为最小值即可。

  8)用1、3、5、7、9、11各量程时,都看表面上面一条刻度(0 -1.0);而当用2、4、5、8、lO各量程时,都看表面下面一条刻度(0~3)。
