　　放大器由VU、VT5、VT6及VT7组成，其中VU的输人阻抗很高，能与低电导测量范围高阻抗信号源相匹配。放大器各级以及放大器输出，与第三级间均存在深度的负反馈，这样不但得到了在小信号时检波二极管的非线性特性，使指示具有良好的线性。

　　放大后的信号是交流电，因电极极片间及电极引线，均出现了不可忽视的分布电容℃（大约60pF左右），电导池则有电抗存在。这样将电导池视作纯电阻来测量，则存在相当大的附加误差。特别在（0～0.1）μS·cm-1的低电导率量程里此误差最显著，因此有必要进行补偿，常用的方法是电容补偿，如图1所示。

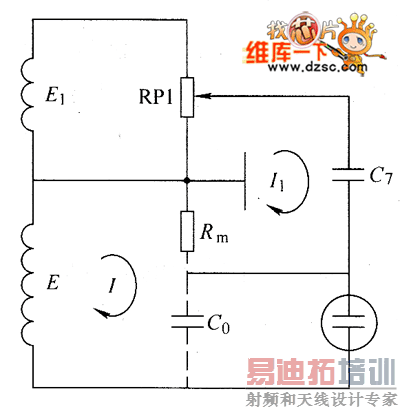

　　图1中，信号源输出变压器的二次侧有两个输出信号E1及E，E1作为电容C，的补偿电源，E1与E的相位相反，因而由E1引起的电流I1流经RM，的方向与测量信号电流r流过Rm的方向相反，调节RP1可使I与I1，相等，故其在Rm上的影响可以抵消。

图1 电容补偿原理
