数字电压表的使用

录入:edatop.com    点击:

  数字电压表型号、种类繁多,图1所示为PZ26型数字电压表的前、后面板结构图,PZ26型数字电压表采用了大规模集成电路和3H位双积分A/D转换器,它的体积小、重量轻,便于携带。

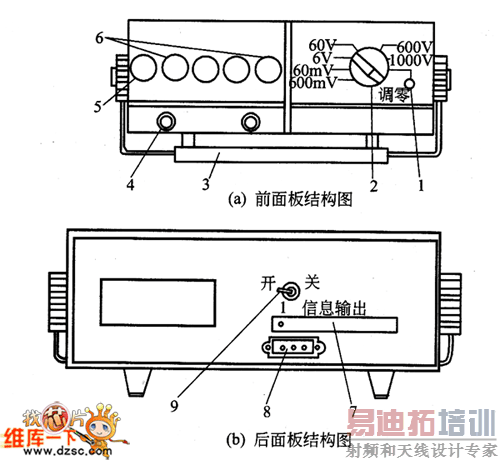

  图1 PZ26型数字电压表的前、后面板结构图

  1一调零电位器;2一量程选择旋钮;3一手柄,座一输人插座;5一极性显示; 6一数字显示;7一信息输出插座;8一电源插座;9一电源开关

  (1)PZ26型数字电压表的技术指标

  ①量程。量程划分及主要技术指标如表1所示。

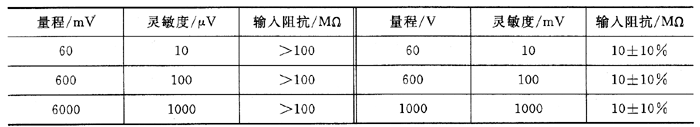

  表1 量程及主要技术指标

  在图1(a)所示出的前面板结构中,5为极性显示,其“+”或“—”表示被测电压的正、负极性。6为数字显示,可显示四位数字,表示被测电压的数值大小,另外还有小数点显示。

  ②显示。最大显示值为±1999,能自动显示极性和小数点。当输入信号超过量程时,首位数字会出现闪烁现象,表示警告过载。

  ③采样速度。采样速度为2~3次/s,每次测量时,被测电压的积分时间为80ms。

  ④温度对误差的影响。当使用温度在(20±5)℃、相对湿度在80%以下时,电压表的误差如表2所示。经一次校正,在30天内使用可保证准确度,在30~90天内使用时,则需加附加误差0.2%。

  ⑤串模干扰抑制能力。对(50±1)Hz的工频及谐波抑制能力大于30dB,但干扰电压峰值不得超过量程。

  ⑥共模干扰抑制能力。当输人端最大有1kΩ失衡,共模干扰直流电压或工频电压不大于250V时,抑制能力大于60dB。

  ⑦过载能力。在1O0OV量程挡可允许过载10%,600V量程挡可允许过载50%,其余60V、6V、600mV、60mV各量程挡均允许超过10倍。

  在测量中,“—”端对地最大工作电压不得超过250V。

  (2)PZ26型数字电压表的使用注意事项

  表2 电压表的基本误差

  ①周围环境需无强电磁场干扰,无腐蚀性气体或杂质,仪表散热孔不受遮蔽,通风良好。

  ②电源接线要正确,红色是相线,黑色是地线,绿色是中线。

  ③接通电源前,将量程选择旋钮置于调零挡,然后接通电源,并预热40min。长期未用或首次使用时应预热1~2h,再调好零位。

  ④将量程选择旋钮置于“校准”,对数字电压表进行预调整和自校。

  ⑤测量中,若首位数字出现闪烁现象,说明输人被测电压过载,应改变量程挡。
