直流电位差计自动检定系统

　　图（a）示出的是标准DVM法接线图。检定之前，先调被检电位差计的工作电流，将温度补偿盘放在与环境温度相对应的位置上，用高准确度数字电压表直接测量被检电位差计的标准端输出。调节电流调节盘，使标准端的输出电压与温度补偿盘的设定值相符。然后，将数字电压表接被检电位差计的测量端，检定系统即可检定示值的基本误差。把测量盘依次转到各个被检示值上后，调用读数程序和处理程序，数字电压表和计算机便可自动读取数据和对数据进行处理。对温度补偿盘和零电势等也可按类似的方式进行检定。当然，数字电压表应接被检电位差计相应的接线端。全部项目检定完毕后，调用打印程序，打印机便可自动打印出检定结果。这种检定方法对数字电压表的要求比较高。按规定，数字电压表的实际测量误差应小于被检电位差计允许误差的1／5。

　　另一种方法为差值法，对数字电压表的要求比较低，但需要一台标准电位差计。检定系统的接线见图（b）。检定示值基本误差时，两台电位差计的Ex端反相连接，数字电压表用来测量两者之差，测量结果即为被检示值的误差。不过，差值法检定时，需同时转动标准电位差计和被检电位差计的测量盘；检定之前，两台电位差计需分别调整好工作电流。

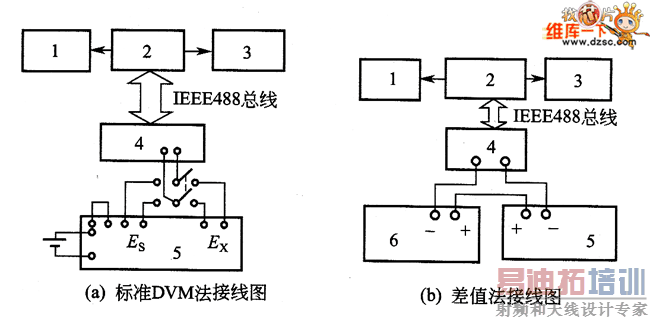

　　图 直流电位差计自动检定系统框图(1—CRT；2—计算机；3—打印机；4—高准确度数字电压表；5—被检电位差计；6—标准电位差计)
