  (1)直接比较法检定线路 图1示出的是用直接比较法检定直流数字电压表的三种基本线路。如果标准表和被检表的量程正好对上,则可采用图1(a)所示线路。标准表和被检表同时测量可调稳压源的输出,设标准表的读数为UN,被检表的读数为Ux,则被检表误差γ为

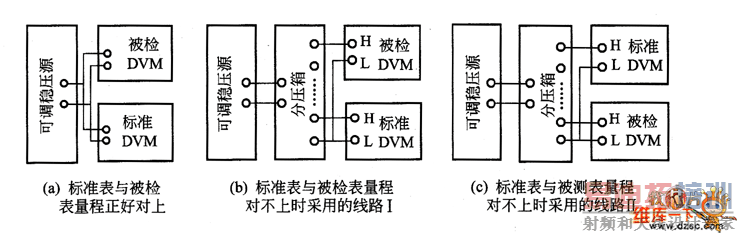

  图1 直接比较法检定直流数字电压表的三种基本线路

  图1(b)、(c)示出的是标准表量程与被检表量程对不上时采用的检定线路。设分压箱的分压系数为k,Ux、UN含义同前,则被检表误差为

  (2)直流电压校准器法检定线路 直流电压校准器法检定线路如图2所示。量程正好对上或对不上时,分别采用图2(a)、(b)两种线路。被检表的误差计算公式与式(9-16)、式(9-17)相同,二者主要区别在于这里的UN为校准器输出的标准电压。

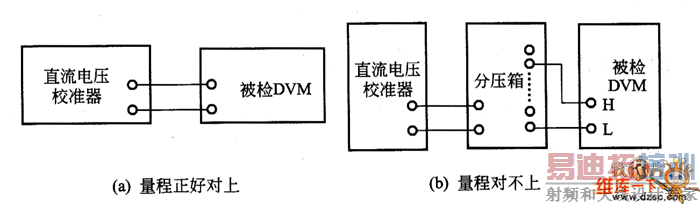

  图2 直流电压校准器法检定线路

  (3)直流电位差计法检定线路 直流电位差计法检定线路有两种,一种是采用电位差计检定被检表,其线路如图3所示,被检表的误差γ为

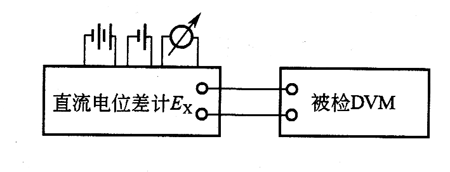

  图3 电位差计检定被检表的线路

  式中 Ux——被检表的读数;

  UN——电位差计输出的标准电压。

  另一种是采用电位差计与标准分压箱检定被检表,其线路如图4所示,被检表的误差γ为

  式中 Ux——被检表的读数;

  UN——电位差计的测定值。

  注意,采用分压箱扩展量程的诸线路中,被检表、标准表的输入电阻和零电流对分压比的影响都不应超出规定的范围。

  图4所示电路对电位差计的准确度要求高,若手头没有高等级的电位差计,则可用普通电位差计测多挡分压箱的分压值与标准电池(根据被测电压大小,可使用一支标准电池或由多支标准电池串联组成的电池组)电动势的差值来检定被检表。被检表示值的实际值UN为

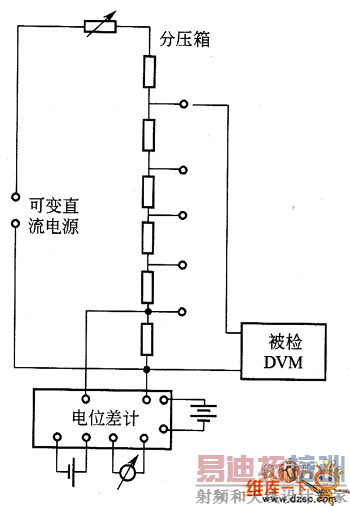

  图4 电位差计与标准分压箱检定被检表的线路

  式中 k——分压箱分压系数;

  EN——标准电池电动势值;

  ΔU——用电位差计测得的分压值与标准电池电动势的差值。

  只要使△U≤EN,则测试的准确度主要由EN和k决定。这种检定方法对测△U的电位差计要求不高。
