高频信号发生器的使用方法

　　高频信号发生器主要由主振级、调制级、输出级、衰减级、内调制振荡级、监测级和电源组成。XFG-7型高频信号发生器的工作原理框图如图1所示。主振级产生高频等幅信号作为载波。调制级将低频信号调制在载波上。这个低频信号可以由内部调制振荡器产生，也可以由仪器外部提供。调制后的载波信号或未经调制的高频等幅信号经输出级放大后，由衰减级输出。监测级监测输出信号的载波幅度和调制度。电源供给各级工作时所需要的电压和电位。

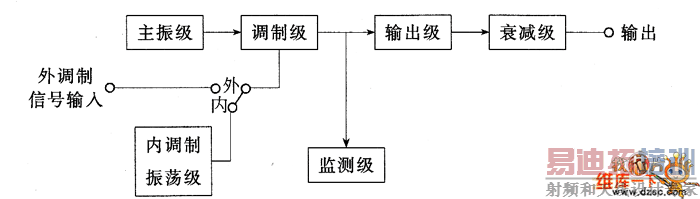

　　图1 XFG－7型高频信号发生器工作原理框图

　　XFG-7型高频信号发生器（也称标准信号发生器），能产生频率为100kHz～30MHz连续可调的高频等幅正弦波和调幅波。能为各种调幅接收装置提供测试信号，也可作为测量、调整各种高频电路的信号源。

　　XFG－7型高频信号发生器面板布置如图2所示。具体使用方法如下。

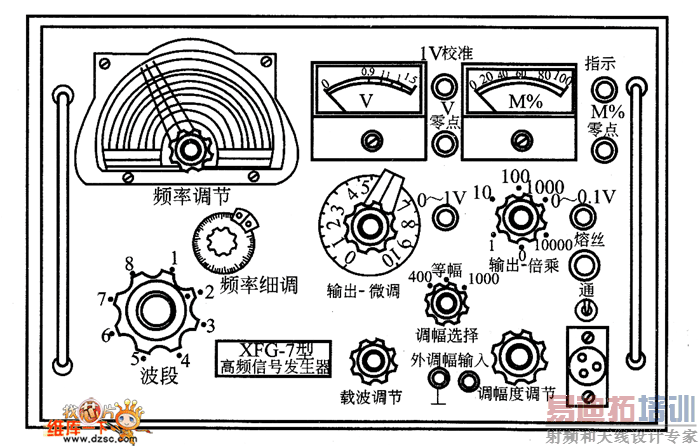

　　图2 XFG－7型高频信号发生器面板布置

　　（1）使用前的准各工作

　　①检查电源电压是否在220（1±10％）V范围内，若超出此范围，应外接稳压器或调压器，否则会造成频率误差增大。

　　②由于电源中接有高频滤波电容器，机壳带有一定的电位。如果机壳没有接地线，使用时必须装设接地线。

　　③通电前，检查各旋钮位置，把载波调节、输出－微调、输出－倍乘和调幅度调节等旋钮逆时针方向旋到底。电压表（V表）和调幅度表（M％表）做好机械调零。

　　④接通电源，打开开关，指示灯亮。预热10min，将仪器面板上的波段开关旋到任意两挡之间，然后调节面板上的零点旋钮，使电压表的指针指零。

　　（2）等幅高频信号输出（载波）步骤

　　①将调幅选择开关置于“等幅”位置。

　　②将波段开关置于相应的波段，调节频率调节旋钮到所需频率。频率调节旋钮有两个，在大范围内改变频率时用频率刻度盘中间的旋钮；当接近所需频率时，再用频率刻度盘旁边的频率细调旋钮细调到所需频率上。

　　③转动载波调节旋钮，使电压表的指针指在红线“1”上。这时在“0～0.1V”插孔输出的信号电压等于输出－微调旋钮的读数和输出－倍乘开关的倍乘数的乘积。例如，输出－微调旋钮指在5，输出－倍乘开关置于10挡，输出信号电压便为1×5×10μV＝50μV。

　　注意，当调节输出－微调旋钮时，电压表的指针可能会略偏离“1”。可以用调节载波调节旋钮的方法，使电压表的指针指在“1”上。

　　④若要得到1μV以下的输出电压，必须使用带有分压器的输出电缆。如果电缆终端分压为0.1V，则输出电压应将上述方法计算所得的数值乘0.1。

　　⑤若需大于0.1V的信号电压，应该从“0～1V”插孔输出。这时，仍应调节载波调节旋钮，使电压表指在1V上。如果输出－微调旋钮放在4处，就表示输出电压为0.4V，以此类推。如果输出－微调旋钮置于10处，此时直接调节载波调节旋钮，那么电压表上的读数就是输出信号的电压值。但这种调节方法误差较大，一般只在频率超过10MHz时才采用。

　　（3）调幅波输出有内部调制和外部调制两种情况

　　①内部调制 仪器内有400Hz和1000Hz的低频振荡器，供内部调制用。内部调制的调节操作顺序如下。

　　a．将调幅选择开关放在需要的400Hz或1000Hz位置。

　　b．调节载波调节旋钮到电压表指示为1V。

　　c．调节载波调节旋钮，从调幅度表上的读数，确定出调幅波的幅度。一般可以调节在30％的标准调幅度刻度线上。

　　d．频率调节、电压调节与等幅输出的调节方法相同。

　　调节载波调节旋钮也可以改变输出电压，但由于电压表的刻度只在“1”时正确，其他各点只有参考作用，误差较大。同时，由于载波调节旋钮的改变，会使在输出信号的调幅度不变的情况下，调幅度表的读数相应有所改变，造成读数误差。

　　②外部调制 当输出电压需要其他频率的调幅时，就需要输人外部调制信号。外部调制的调节操作顺序如下。

　　a．将调幅选择开关放在“等幅”位置。

　　b．按选择等幅振荡频率的方法，选择所需要的载波频率。

　　c．选择合适的外加信号源，作为低频调幅信号源。外加信号源的输出电压必须在20kΩ的负载上有100V电压输出（即其输出功率为0.5W以上），才能在50～8000Hz的范围内达到100％的调幅。

　　d．接通外加信号源的电源，预热几分钟后，将输出调到最小，然后将它接到“外调幅输人”插孔。逐渐增大输出，直到调幅度表的指针达到所需要的调幅度。

　　利用输出－微调旋钮和输出－倍乘开关控制调幅波输出，计算方法与等幅振荡输出相同。
