接地电阻测量仪的使用方法
录入：edatop.com 点击：
①测量前将仪表放平，然后调零，使指针指在红线上。

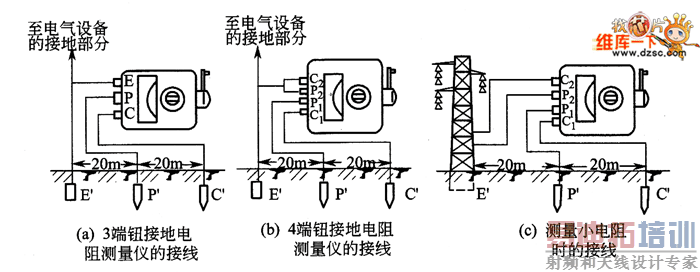

②3端钮接地电阻测量仪的接线如图（a）所示，将被测接地体E′和端钮E连接，电位探针P′和电流探针C′分别与端钮P1、C1连接后，沿直线相距20m插人土中。4端钮接地电阻测量仪的接线如图（b）、（c）所示。
图 接地电阻测量仪的接线
③将倍率选择旋钮放在最大倍数上，缓慢摇动手摇交流发电机的手柄，同时转动“测量标度盘”以调节电位器R，，直至指针停在红线处。当检流计接近平衡时，加快手摇交流发电机的转速至其额定转速（120r／min），调节“测量标度盘”，使指针稳定地指在红线位置，然后即可读数为
接地电阻＝倍率×测量标度盘读数 （8－3）
④如果测量标度盘的读数小于1，应将倍率选择旋钮放在较小的一挡，然后重新进行测量。
⑤被测接地电阻小于1Ω时，为了消除接线电阻和接触电阻的影响，宜采用4端钮的接线。测量时将端钮P2和C2的短路封片引开，分别用导线接到接地体上，并使端钮P1接在靠近接地体的一侧，如图（c）所示。
