功率表的使用

　　①正确选择功率表的量程。选择功率表的量程就是选择功率表中的电流量程和电压量程。使用时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压，而不能仅从功率量程来考虑。例如，两只功率表，量程分别是IA、300V和2A、150V，由计算可知其功率量程均为30OW，如果要测量一负载电压为220V、电流为IA的负载功率时应逸用IA、300V的功率表，而2A、150V的功率表虽功率量程也大于负载功率，但是由于负载电压高于功率表所能承受的电压150V，故不能使用。所以，在测量功率前要根据负载的额定电压和额定电流来选择功率表的量程。

　　②正确连接测量线路。电动系测量机构的转动力矩方向和两线圈中的电流方向有关，为了防止电动系功率表的指针反偏，接线时功率表电流线圈标有“·”号的端钮必须接到电源的正极端，而电流线圈的另一端则与负载相连，电流线圈以串联形式接入电路中。功率表电压线圈标有“·”号的端钮可以接到电源端钮的任一端上，而另一电压端钮则跨接到负载的另一端，如图1所示。

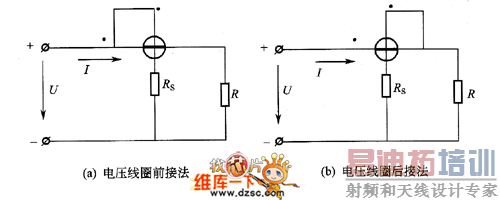

　　图1 功率表的接线方法

　　当负载电阻远远大于电流线圈的电阻时，应采用电压线圈前接法见图1（a）。这时电压线圈的电压是负载电压和电流线圈电压之和，功率表测量的是负载功率和电流线圈功率之和。如果负载电阻远远大于电流线圈的电阻，则可以略去电流线圈分压所造成的影响，测量结果比较接近负载的实际功率值。

　　当负载电阻远远小于电压线圈电阻时，应采用电压线圈后接法见图1（b） 。这时电压线圈两端的电压虽然等于负载电压，但电流线圈中的电流却等于负载电流与功率表电压线圈中的电流之和，测量时功率读数为负载功率与电压线圈功率之和。由于此时负载电阻远小于电压线圈电阻，所以电压线圈分流作用大大减小，其对测量结果的影响也可以大为减小。

　　如界被测负载本身功率较大，可以不考虑功率表本身的功率对测量结果的影响，则两种接法可以任意选择。但最好选用电压线圈前接法，因为功率表中电流线圈的功率一般都小于电压线圈支路的功率。

　　③正确读数。一般安装式功率表为直读单量程式，表上的示数即为功率数。但便携式功率表一般为多量程式，在表的标度尺上不直接标注示数，只标注分格。在选用不同的电流与电压量程时，每一分格都可以表示不同的功率数。在读数时，应先根据所选的电压量程U、电流量程I以及标度尺满量程时的格数＆，求出每格瓦数（又称功率表常数）C，然后再乘上指针偏转的格数夕，就可得到所测功率P，即

　　例：有一只电压量程为250V，电流量程为3A，标度尺分格数为75的功率表，现用它来测量负载的功率。当指针偏转50格时负载功率为多少？

　　解：先计算功率表常数C

　　C＝UI/a，＝250V×3A/75格＝10W/格

　　故被测功率为

　　P＝C色＝10W/格×50格＝500W
