数字电压表概述

录入：edatop.com 点击：

　　模拟式电压表具有电路简单、成本低、测量方便等特点，但测量精度较差，特别是受表头精度的限制，即使采用0.5级的高灵敏度表头，读测时的分辨力也只能达到半格。再者，模拟式电压表的输入阻抗不高，测高内阻源时精度明显下降。数字电压表作为数字技术的成功应用，发展相当快。数字电压表（DigitalVoIt Me-ter，DVM），以其功能齐全、精度高、灵敏度高、显示直观等突出优点深受用户欢迎。特别是以A／D转换器为代表的集成电路为支柱，使DVM向着多功能化、小型化、智能化方向发展。DVM应用单片机控制，组成智能仪表；与计算机接口，组成自动测试系统。目前，DVM多组成多功能式的，因此又称数字多用表（DigitalMultiMeter，DMM）。

　　DVM是将模拟电压变换为数字显示的测量仪器，这就要求将模拟量变成数字量。这实质上是个量化过程，即将连续的无穷多个模拟量用有限个数字表示的过程，完成这种变换的核心部件是A／D转换器，最后用电子计数器计数显示，困此，DVM的基本组成是A／D转换器和电子计数器。

　　DVM最基本功能是测直流电压，考虑到仪器的多功能化，可将其他物理量，如电阻、电容、交流电压、电流等，都变成直流电压，因此，还应有一个测量功能选择变换器，它包含在输入电路中。DVM对直流电压直接测量时的测量精度最高，其他物理量在变换成直流电压时，受功能选择变换器精度的限制，测量精度有所下降。

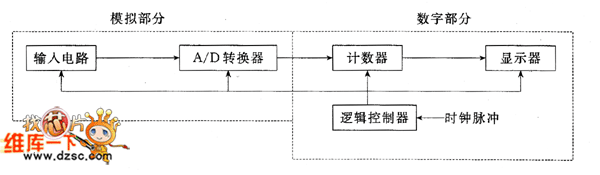

　　图所示为DVM的基本组成框图，需指出的是，图中将DVM分成模拟和数字两大部分，从框图上看，A／D转换器包含在模拟部分，这样划分并不严格，因为A／D转换器本身具有数字电路的性质，特别是大规模集成化A／D转换器是模拟与数字两系统相互结合的，就连逻辑控制也集成在其中。
