数宇式钳形电流表

录入:edatop.com    点击:
  数字式钳形电流表的型号有多种,且兼有多种附加功能(如测量交流电压、直流电压、电阻等功能)。这里以DM6266数字式钳形表为例,介绍其功能及使用方法。DM6266数字式钳形表的外形及主要部件的名称如图所示。

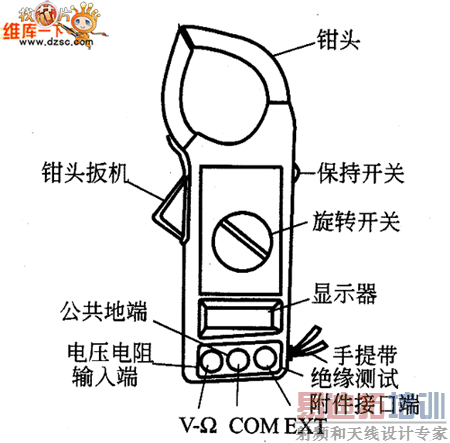

  图 DM6266数字式钳形表的外形及主要部件的名称

  DM6266数字式钳形表是一种由9V积层电池驱动,LCD显示的31/2位数字万用表。采用全功能过载保护电路;可测量直流电压、交流电压、交流电流、电阻及测试通断;配有500V绝缘测试附件,具有绝缘测试功能。

  (1)DM6266数字式钳形表一般特性

  ①显示为31/2位LCD显示,最大读数为1999。

  ②极性显示为自动极性显示。

  ③超量程显示时最高位显示“1”。

  ④采样速率为3次/s。

  ⑤低电压时显示“正负极”提示符。

  ⑥各功能和量程都具有数据保持功能。

  ⑦电源采用9V积层电池。

  ⑧钳头最大张口尺寸为50mm。

  ⑨工作环境温度为0~50℃,相对湿度小于80%。

  ⑩储存环境温度为-20~60℃,相对湿度小于80%。

  (2)DM6266数字式钳形表的测量方法

  ①交流电流测量步骤如下

  a.将转换开关置于交流电流l000A挡。

  b.将保持开关置于放松状态。

  c.按下钳头扳机,打开钳头,钳住一根被测导线,如果钳住两根以上导线则测量无效。

  d.读取数值,如果读数小于200A,应重新选择挡位(可将开关旋置于交流电流200A挡),以提高测量准确度。如果因环境条件限制,在暗处无法读数,可按下保持键,拿到亮处读取读数。

  ②交、直流电压测量步骤如下

  a.测量直流电压时,将转换开关置于直流电压1000V挡;测量交流电压时,转换开关置于交流电压750V挡。

  b.保持开关处于放松状态。

  c.将红表笔插人“VΩ”插孔中,黑表笔插入“COM”插孔中。

  d.将红、黑表笔并联到被测线路中测量读数。测量直流电压可不考虑电路的极性,该表具有自动识别极性的功能。

  ③电阻测量步骤如下

  a.将旋转开关置于适当量程的电阻挡。

  b.保持开关处于放松状态。

  c.将红表笔插入“V-Ω”插孔中,黑表笔插入“COM”插孔中。

  d.将红、黑表笔分别接到被测电阻两端读取读数。测量在线电阻时,应先切断电源,与电阻所连接的电容应充分放电。

  ④高阻测量的步骤如下

  a.正常情况下,将开关旋置20MΩ或2O00MΩ挡,显示值是不稳定的,处于游离状态。

  b.测试附件3个插头插人钳形表的3个插孔。

  c.钳形电流表开关、测试附件量程开关均置于2000MΩ位置。

  d.测试附件输入端接被测电阻。

  e.测试附件电源开关置于“ON”位置,按下“PUSH”键,指示灯发亮,这时显示器显示出被测值,如果读数小于19MΩ,则钳形电流表、附件均应选用 ̄70MΩ的量程,以提高测量的准确度。如果测试时,附件的低电压指示灯亮,则应更换新电池后再测量。

  ⑤通断测试的步骤如下

  a.将旋转开关置于200Ω挡。

  b.将红表笔插入“VΩ”插孔中,黑表笔插人“COM”插孔中。

  c.如果红、黑表笔间的电阻小于75Ω时,蜂鸣器发声。

  (3)DM6266数字式钳形表的使用注意事项

  ①测试时输人电压不能超过直流1000V,交流750V。

  ②开关处于电阻挡时,输入端不可以加电压信号。

  ③只有在测试表笔离开被测线路后才可转换挡位。

  ④显示器如出现“LOBAT”字样时,应及时更换电池。
