数字电压表简易检修程序方案

录入:edatop.com    点击:
  1.修前定性测试

  这主要是通过开机预热后,进行“调零”和本机“电压校准”,以确定数字电压表的整机逻辑功能是否正常。

  如果“调零”时能出现“+”、“一”极性转换,或者“+”、“一”电压校准时,仅是显示数字不准确,甚至两者之一显示的电压数字是正确的,这都表明数字电压表的整机逻辑功能是正常的。

  反之,无法调零或者无电压数字显示,则表明整机逻辑功能不正常。

  2.测量电源电压

  数字电压表内部各种直流稳压电源的输出电压不准确或者不稳定,以及作为“基准电压”源的齐纳二极管(2DW7B、2DW7C等)无稳压输出,是导致数字电压表整机逻辑功能紊乱失常的主要原因之一。因此,在着手检修故障时,应先检测数字电压表内部的各种直流稳压输出及基准电压源是否准确、稳定。如果发现问题加以修复,往往就能排除故障,使数字电压表的整机逻辑功能恢复正常。

  3.变动可调器件

  数字电压表内部电路的半可变器件,诸如“基准电压”源微调变阻器、差分放大器工作点微调变阻器及晶体管稳压电源调压电位器等,因为这些半可调器件的滑动端接触不良,或者它的线绕电阻霉断,经常会出现数字电压表的显示数值不准确、不稳定和不能测压等故障现象。有时略微变动有关的半可调器件,往往就能消除接触不良的问题,使数字电压表恢复正常。

  必须指出,由于晶体管稳压电源本身产生寄生振荡,往往会导致数字电压表显示不稳定的故障现象。

  因此,在不影响整机逻辑功能的条件下,也可以稍为变动调压电位器以消除寄生振荡。

  4.观测工作波形

  对于有故障的数字电压表,借助适当的电子示波器来观测积分器输出的信号波形、时钟脉冲发生器输出的信号波形,环形步进触发电路的工作波形及稳压电源的纹波电压波形等,对于发现故障部位和分析故障原因,都有很大的帮助。

  5.研究电路原理

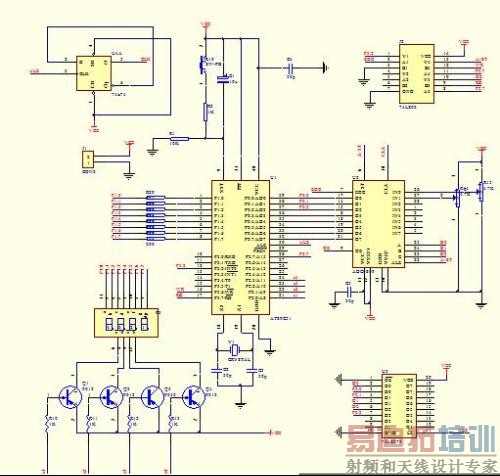

  如果通过以上的检修程序均未能发现问题,必须进一步研究有关数字电压表的电路原理,即搞懂各组成电路部分的工作原理及其逻辑关系,以便分析可能产生故障的电路部位,以及拟定检查故障原因的测试方案。

  6.拟定测试方案

数字电压表是一种电路结构和逻辑功能都比较复杂的精密电子测量仪器。因此,在深入研究它的整机工作原理的基础上,根据初步分析的可能故障原因来拟定测试方案才能有效地确定故障的部位和查出损坏、变值的器件,以达到修复仪表的目的。

  7.测试、更新器件

  数字电压表的电路中使用的器件很多,其中以作为基准电压源的齐纳管,即标准稳压二极管,如2DW7B、2DW7C等,基准放大器和积分器电路中的集成运算放大器、环形步进触发电路中的开关二极管,以及寄存双稳电路中的集成块或开关三极管等,经常发生损坏、变值的情况。因此,对于有疑问的器件必须进行测试,无法测试的或者虽经测试但仍存在问题的,必须更新器件,这样才能迅速排除故障。
