WI-FI产品日本MIC认证(TELEC)测试方法

录入:edatop.com    点击:
针对WIFI产品,日本根据其电波法的要求有其对应的强制性认证如MIC认证(也有叫TELEC认证),这有些类似于中国针对无线产品的型号核准(SRRC)。无线产品进入日本市场需要进行Japan Radio Law的型号核准(主要针对RF部分)。具体的测试规范则是遵循MIC(日本总务省)Notice No.88法规。测试规范的更新维护也是由MIC(日本主管信息通信产业的总务省)来进行。

针对不同的产品、频段以及调制方式,TELEC所要求的测试项目和测试方法皆有所不同。为了更好的研究TELEC的具体测试方法,从本期开始摩尔实验室(MORLAB)将具体以不同产品为例,结合我们的实际测试经验,陆续对TELEC的测试方法做进一步的介绍。希望可以起到与各位技术人员一起探讨、研究,抛砖引玉的作用。本文我们就WI-FI产品(channel 1~13)的测试方法及其设置要求做如下简单的说明。

主要测试技术指标及对应的测试要求:

1.频率误差测试(Frequency Error Measurement)

调制方式:未调制信号(不需要分别测试802.11b,g或n)

测试信道:高,中,低

测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)

测试设备:首选频率计,如没有可用频谱仪(以下是频谱仪的设置)

连接方法:直接将EUT的RF端口与频谱分析仪相连

频谱仪设置:

中心频率:测试频率(先找到最大频率点,再使用频谱分析仪的peak Center 功能)

扫描带宽:50-100KHz (足够小的扫描带宽才能是频谱仪的显示精度精确的1Hz)

RBW/VBW:10KHz

结果数据:频率测试值精确到1Hz

合格范围:2412MHz: 2411.8794MHz ~ 2412.1206MHz
2442MHz: 2441.8779MHz ~ 2442.1221MHz
2472MHz: 2471.8764MHz ~ 2472.1236MHz

2.耦合带宽/载频带宽测试(Occupied Bandwidth and Spread-spectrum Bandwidth / Factor)

调制方式:802.11b, g, n 将分别进行测试

测试信道:高,中,低

测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)

测试设备:频谱分析仪

连接方法:直接将EUT的RF端口与频谱分析仪相连

频谱仪设置:
中心频率:测试频率

扫描带宽:50MHz (标准要求为:耦合带宽的2-3.5倍,如802.11b,g,n的带宽为12M到18M,因此就使用50Mhz)

RBW/VBW: 300KHz (标准要求为:小于耦合带宽的3%,及<12MHz*3%)

显示方式:MAXHOLD

OBW:分别设置为90% 和 99%

测试结果图:包含每种调制方式,每个信道,每种电压的90%和99%带宽值

3.杂散骚扰测试(Unwanted Emission Intensity Measurement)

调制方式:802.11b, g, n 将分别进行测试

测试信道:高,中,低

测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)

测试设备:频谱分析仪

连接方法:直接将EUT的RF端口与频谱分析仪相连

频谱仪设置:
请注意的是需要将30~2387,2387~2400,2483.5~2496.5,2496.5~12500(MHz)各段内的最大值标示出来。

频谱仪设置:

方法一:(WI-FI使用的方法)

RBW/VBW: 1MHz

扫描带宽分别为:30~2387,2387~2400,2483.5~2496.5,2496.5~12500 (MHz)

测试限值: 30~2387, 2496.5~12500 (MHz)≦-26dBm
2387~2400,2483.5~2496.5(MHz)≦-16dBm

方法二:(此方法只用于FHSS产品,如BT,这里只做一比较)

RBW/VBW: 1MHz

扫描带宽分别为:30~2387, 2496.5~12500 (MHz)

测试限值: 30~2387, 2496.5~12500 (MHz)≦-26dBm

RBW/VBW: 30KHz

扫描带宽分别为: 2387~2400,2483.5~2496.5(MHz)

测试限值: 2387~2400,2483.5~2496.5(MHz)≦-16-15.2= -31.2dBm

测试结果:需要将30~2387,2387~2400,2483.5~2496.5,2496.5~12500 (MHz)四段内的最大值分别标示出来,

4.天线功率误差测试(Antenna Power Error Measurement)

调制方式:802.11b, g, n 将分别进行测试

测试信道:高,中,低

测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)

测试设备:频谱分析仪,信号源,功率计

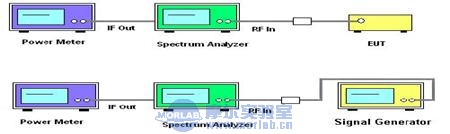

连接方法:

测试方法:

1.设置频谱分析仪(此设置只适用于OFDM等调制的扩频系统):

a)中心频率:测试频率

b)RBW/VBW: 1MHz

c)扫描带宽:0Hz

2.将信号源的输出端口连接至频谱仪的RF输入端口,再将功率计与频谱仪的IF OUT端口相连(IF OUT在频谱仪的背部面板上)

3.设置信号源的输出频率为测试频率,输出功率为0dBm,频谱仪设置按照(1)进行,再调节频谱分析仪的Level使功率计的读数为-10dBm.

4.将EUT的RF输出口与频谱分析仪相连,(频谱仪设置任然按照1进行),读取功率计的读数为B

5.功率计读数B+10LOG1/x即为最终结果

6.测试前需要测试duty cycle,并记录在报告里

测试结果:测试结果为:(测试值-宣称功率)/宣称功率 * 10^6 * 100%,宣称功率为自己设置,注意应适当改变使测试结果尽量在-30%左右(多信道时,就是结果的平均值保持在这一数值)。

5.接收机杂散骚扰测试(Limitation of Collateral Emission of Receiver Measurement)

调制方式:802.11b, g, n 将分别进行测试

测试信道:高,中,低

测试电压:高,中,低(如为适配器供电,且没有电池,可以只测试常压)

测试设备:频谱分析仪

连接方法:直接将EUT的RF端口与频谱分析仪相连

频谱仪设置:

可直接使用软件测试,但注意的是需要将30~1000,1000~12500(MHz)各段内的最大值标示出来。

步骤一:RBW/VBW: 100 KHz

扫描带宽1:30~1000 (MHz)

测试限值:≦-54dBm (4nW)

步骤二:RBW/VBW: 1MHz

扫描带宽2:1000~12500 (MHz)

测试限值:≦-47dBm (4nW)

测试结果:需要将30~1000,1000~12500 (MHz)二段内的最大值分别标示出来。

6.EIRP天线功率测试(Transmission Antenna Gain (EIRP Antenna Power)Measurement)

调制方式:802.11b, g, n 将分别进行测试

测试条件:只有天线增益大于2.14dBi,才需要测试此项目

测试信道:高,中,低

测试电压:只测试常压

测试设备:频谱分析仪, 接收天线,信号源,发射天线,电波暗室

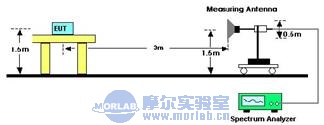

连接方法:

频谱仪设置:

RBW/VBW: 1 MHz

检波方式:PEAK; 使用MAX HOLD模式

测试方法:

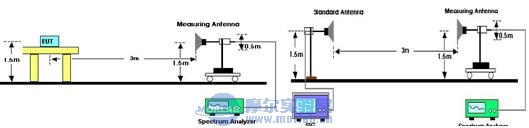

1.上面左图为测试方法,右图为替代法校准方法

2.测试时将EUT置于1.5m高出,旋转测试桌360并更换天线方向已读取最大EIRP

3.测试时应将校准数据修正与频谱分析仪里

测试结果:注意将测试结果与传导功率(天线功率误差测试)的测试结果想比较,不能背离正常范围(传导测试值加上天线增益)

7.3dB波瓣带宽测试(Transmission Radiation Angle Width (3dB Beamwidth) Measurement)

调制方式:802.11b, g, n 将分别进行测试

测试条件:只有天线增益大于2.14dBi,才需要测试此项目

测试信道:高,中,低

测试电压:只测试常压

测试设备:频谱分析仪,接收天线,电波暗室

连接方法:

测试方法:

1.测试时将EUT置于1.5m高的测试桌上(如上图)

2.设置频谱分析仪:

中心频率:测试频率

RBW: 1MHz; VBW: 1KHz

Span: 0Hz

扫描时间:等于转台转一圈的时间

扫描方式:单次扫描

3.按照步骤2进行设置频谱分析仪

4.同时开启转台和频谱分析仪的扫描(频谱分析仪按signal键)。此时频谱分析仪得出的曲线即为EUT的主频在360度方向的发射功率,将此数据读取出来

结果记录:

根据测试方法步骤4的数据做成方向图,找到最大值并记为Pt, 再分别找到左右方与Pt点相差3dB的最近点,记下左右两点的角度指A1,A2。 ︳A1-A2 ︳即为最终结果。

8.干扰防护和载波侦听(Radio Interference Prevention Capability & Carrier Sense Capability Measurement)

由于这两种方法没有测试数据,也不涉及到不同设置方法,因此在这里就不作过多描述了,有需要详细了解可咨询摩尔实验室。
