CDMA前向业务信道解调性能测试简介

录入:edatop.com    点击:
CDMA2000产品调制解调能力是保证其质量的关键参数,其与调制解调相关的测试项目有很多,以下我们选择CDMA前向业务信道解调性能测试为例简单介绍一下其的测试规范要求。

前向业务信道解调性能的测试中又分以下两类,一是在加性高斯白噪声条件下的前向业务信道的解调,二是在多径衰落信道中的前向业务信道的解调测试。

一、在加性高斯白噪声条件下前向业务信道的解调

如果移动台支持前向基本信道则应在该信道上进行测试,否则测试应在前向专用控制信道上进行。如果移动台支持前向补充信道和前向补充码信道,则也应在这些信道上执行测试。在测试过程中应关闭基站中的前向业务信道闭环功率控制。

测试意图:加性高斯白噪声(AWGN,无衰落或多径)环境下前向业务信道解调性能用帧差错率(FER)确定。对每种数据速率分别计算FER。对于无线配置2(RC2)的基本信道,本测试也检验由移动台发送的删除指示比特的准确度。

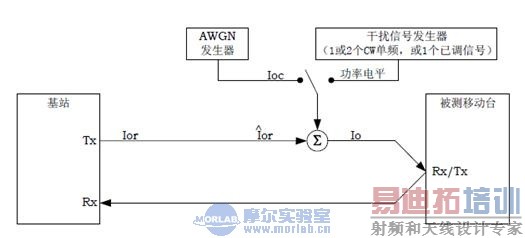

测试搭建简图(图一):

图一

测试方法:

1) 将基站和AWGN(加性高斯白噪声)发生器连接到移动台天线连接器处,如图一所示;

2) 对于前向基本信道或前向专用控制信道上支持的每种无线配置,进行步骤3至6的测试;

3) 使用基本信道或专用控制信道测试模式建立呼叫,此时帧的激活率为100%;

4) 按照以下表格的E b/ N t值,设置AWGN发生器的参数;

5) 在基站计数所发送的帧的数目和移动台所接收的好帧数目;

6) 对于无线配置2(RC2),对照移动台所接收的相应的帧,检查基站所接收的删除指示比特的准确度;

7) 对于前向补充码信道或前向补充信道上支持的每种无线配置,进行步骤8至10的测试;

8) 使用适当的补充码信道测试模式或补充信道测试模式建立呼叫,此时帧的激活率为100%;

9) 按照标准的规定设置每种测试的参数。如果移动台支持前向补充信道上的Turbo编码,则对于支持的前向补充信道的各种数据速率进行所有的turbo测试,并且仅对支持的最大前向补充信道数据速率进行卷积编码测试。如果移动台在前向补充信道上仅支持卷积编码,则对于移动台支持的所有前向补充信道数据速率进行所有的卷积编码测试;

10) 在基站计数所发送的帧的数目,以及移动台在前向补充码信道或前向补充信道上所接收的好帧数目,当测试结果满足95%的可信度时,记录测试得到的FER值。

测试限值:

以下每种测试都按照以上步骤进行测试,其测试结果的FER值应不超过下表中各点所规定的限值(如表一所示)。

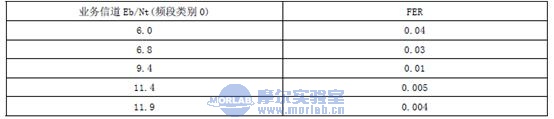

表一

二、在多径衰落信道中前向业务信道的解调测试

如果移动台支持无线配置1或2的前向基本信道,则应对于无线配置1或2在前向基本业务信道上进行本测试。(下表二为移动台支持无线配置表)

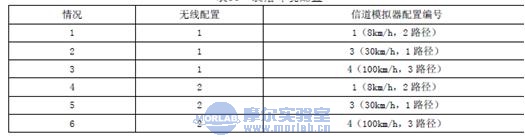

表二

测试意图:多径衰落信道中前向业务信道的解调性能用帧差错率(FER)或用每种帧类别的差错率来定义。对每个单个的数据速率计算FER。

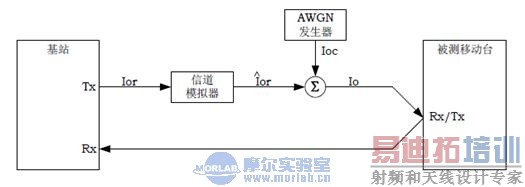

图二

测试方法:

1) 将基站和AWGN发生器连接到移动台天线连接器处,如图二所示;

2) 如果移动台支持无线配置1或2的解调,则使用基本信道测试模式1或2建立呼叫;

3) 按照以上表格设置信道模拟器的参数,进行环境模拟;

4) 在基站计数所发送的帧的数目和移动台所接收的好帧数目相比对,当测试结果满足95%的可信度时,记录测试得到的FER值;

测试限值:

以下每种测试都按照以上步骤进行测试,测试结果的FER值应不超过下表三中各点所规定的限值。

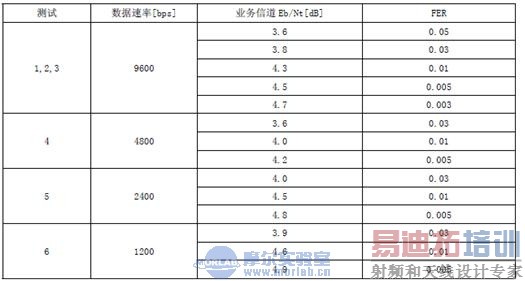

表三

以上就是我们对CDMA终端的前向业务信道解调性能测试测试的一些简单介绍。
