WCDMA(HSDPA)终端吞吐量测试简介

录入:edatop.com    点击:
吞吐量是指在没有帧丢失的情况下,设备能够接受的最大速率。也就是说在单位时间内成功地传送数据的数量。吞吐量测试的方法定义为:在测试中以一定速率发送一定数量的帧,并计算待测设备传输的帧,吞吐量测试结果以比特/秒或字节/秒作为单位。今天我们将结合摩尔实验室的相关经验,为大家介绍WCDMAHSDPA)终端的吞吐量测试方法。

WCDMA终端吞吐量测试框架图

吞吐量测试系统可按照上图完成搭建,特别注意要保证设备之间的网络连接正常可用。接下来我们需要完成仪器参数的设置。首先需要将无线测试基站(如Agilent的8960)选定到规定的几个测试版本当中,比如WCDMA Lab application F,配备系统可以识别与鉴权的SIM卡。在Client PC中配置FTP软件,在Server PC中配置server功能,合理分配IP地址,保证3个仪器之间的网络连接畅通。

一.设置Server PC:

在开始之前需要保证在Server PC上装有可以用做server的软件用作数据传输之用。关掉PC自带的防火墙。准备工作就绪之后,我们需要设置Server PC的参数,首先需要设置的就是internal transfer buffer size(内部传输缓存值),我们需要将这个值设定到56000,如果没有设置到56000的话,数据传输将因为缺少资源分配而达不到最优化的速率。

设备之间通过网线连接,所以需要分配合理的IP地址,这样才能保证接收机知道从哪个地址去接收或下载文件。在windows系统中修改IP地址需要在网络连接的本地网络中选择属性菜单,根据自己的需要设置好一个IP地址。也可以根据client PC或无线测试基站的IP地址做一个匹配。

二.设置Client PC

Client PC要求安装被测物的驱动和FTP连接软件,同样需要关掉PC的防火墙。这台PC的主要功用就在于为需要设备供电;并提供驱动程序。

设置Client PC是为了保证被测物已经配置可用并且驱动程序已经安装。如果被测物是数据卡一类的产品,确认其保持在自动连接状态,并且PC上有可用的驱动。如果被测物是手机,确认其驱动已经安装并且能够正常连接。

下面用数据卡为例:在测试一个数据卡的时候,保证其有可用的驱动和软件,之前已经打开了自动连接开关,用cable线将数据卡和无线测试基站连接好之后,用PC上的USB接口为其供电——建立连接。如果连接正常,无线测试基站的底部连接状态栏上的标识会从Idle变成PDP Active。

三.无线基站设置

信道的设置,根据不同的WCDMA的Band选择合理的下行信道值,例如在Band1的测试中,可以选择下行信道为10700。小区功率从-50dBm开始,根据测试需要调节,将BCCHupdatePage调整到AUTO状态,ATT(IMSI Attach)Flag State调整到Set状态。根据被测物的power class等级选择合理的最大上传发射功率,例如在power class为3的情况下,需要选择24dBm。根据需要设置合理的CQI,在category为6的情况下,CQI值在21到23之间;category为8时,CQI值在24到26之间;category为12时,CQI值在14到16之间。基站设置基本完成以后,我们需要把无线测试基站(如Agilent的8960)的观察目标选择到Data Throughput Monitor。
在这里我们需要设置合理的坐标,比如Stop Data Rate和Time Span。在Trace control中将Trace Display里面的OTA Rx Display Trace调整到On,IP Rx Display Trace调整到On,其他的全部打到Off状态。

四.吞吐量测试

在所有外部设备都保持正常工作状态的情况下,让被测物与无线测试基站建立连接,连接正常之后,用Client PC与Server PC连接,通过FTP软件从Server PC上下载一个文件,将无线测试基站的测试目标调整到Data Throughput Monitor,合理设置坐标参数,然后通过网络接口接入无线测试基站的web GUI,其中自带的截图功能,将测试中的数据截取下来,保存为图片格式,从图片中得到较为准确的数据。

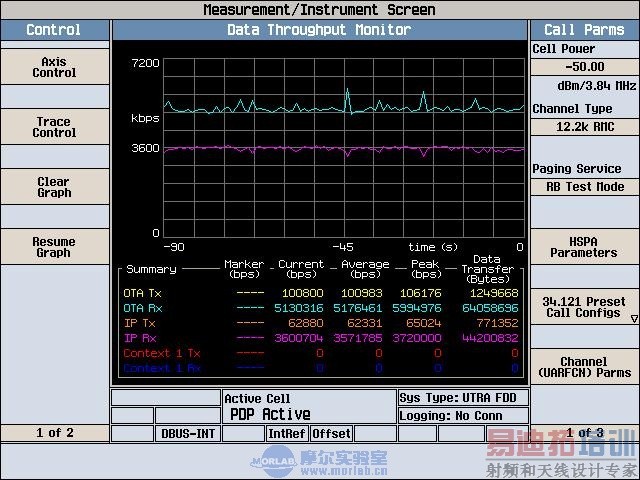

这是小区功率在-50dBm下的吞吐量测试

这是小区功率在-75dBm时的吞吐量测试

吞吐量指标是3G数据终端最重要的指标之一,其在不同的小区功率和条件下,测试的结果会有一定差异。
