腕表式手机FCC认证之SAR测试方法介绍

录入:edatop.com    点击:
手表是日常生活中非常普遍的饰品,随着科技的进步,各种应用有无线功能的手表陆续进入市场,而其认证的方法也相应显得更为复杂。近期摩尔实验室(MORLAB)顺利完成了一款腕表式手机FCC认证,工程师将此认证中最为繁琐的SAR测试方法与经验分享给读者。

对于腕表式手机这一类产品,FCC的TCB并不能完成最终的审核,而需由美国联邦通讯委员会(FCC)亲自审核测试结果, 在测试开始前实验室或TCB需要发送相应的Inquiry给FCC,等待FCC给出相应的建议。

目前FCC特别注重此类产品的SAR值的测量和评估。因此在本文中,我们着重为大家介绍下FCC针对腕表式手机SAR测试的评估要求。

首先,在认证测试前,摩尔的工程人员要根据FCC对腕表手机产品的SAR测试方法及要求对客户产品进行技术评估。其中以下6点要素是需要重点评估和考虑的:

1)identify the FCC ID and all wireless modes(WWAN,Bluetooth etc.)

a) maximum output power for each operating mode and technology

b)identify power reduction and muli-slot classes for GPRS/EDGE

需要了解产品的FCC ID 和其支持的所有无线制式,以及功率与时隙等参数,例如:某个产品 包含了GSM850MHz,对应的最大发射功率是33dBm, GSM1900MHz,对应的最大发射功率是30dBm, Bluetooth 2.4GHz,最大发射功率0.5 dBm;另外该产品支持GPRS class 10 蓝牙bluetooth 2.0等等。

2)identify the material used in the body and bands of the wrist watch; especially metallic and conductive parts

a) indicate if any components are flexible; leather, soft plastic etc.

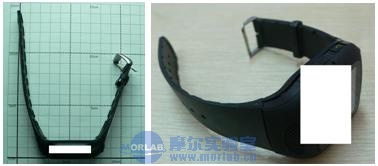

了解腕表的各部分物理材质,尤其哪些是金属和可传导介质,另外也需要指明其他部件如表带的材质是皮革,软塑料或其他类的材质等等。如下图一:该产品的表带是全塑料材质,表带弯曲定型。

图一

3)identify the type, location and dimension of all antennas; indicate if the antenna(s) is for transmit and/or receive a) include antenna distances from the side edge, top and bottom of the wrist watch

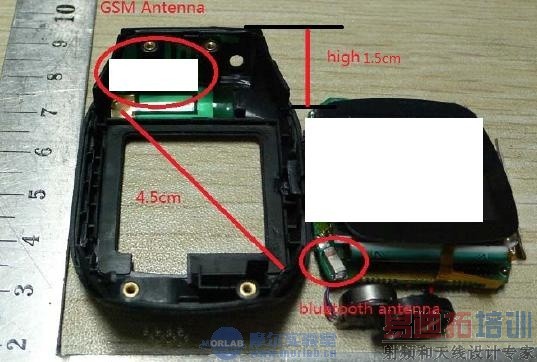

明确产品中各种天线的类型、位置和尺寸,标明各个天线之间的距离(侧边,顶部和底部的),区分发射天线或接收天线。如下图二:该产品的GSM 天线与蓝牙天线距离为4.5cm,顶部和底部天线距离1.5cm。

图二

4)identify the normally expected operating configurations and exposure conditions with respect to available features a) speaker mode, PTT mode, Bluetooth etc.

明确产品的各个工作模式,正常工作配置模式,其他根据产品应用功能的典型配置工作模式,如语音通话模式,扬声器模式,,PTT模式,Bluetooth模式等。例如:产品说明书中描述,该产品具有扬声器功能,可以使用扩音模式打电话,并支持蓝牙耳机,也可以佩戴有线耳机进行打电话等。那么需要针对各个模式 进行相应的评估与测试。

5)identify if any part of the bands may contain electronic parts and components; e.g. keypad, antenna etc.

明确产品可能包含的一些配件,如键盘、天线等。例如:产品随机配带有线耳机,蓝牙耳机,蓝牙键盘等等。

6)with the bands open and the back side of the wrist watch placed on a flat surface, identify the separation distance between the back side of the wrist watch and the flat surface.

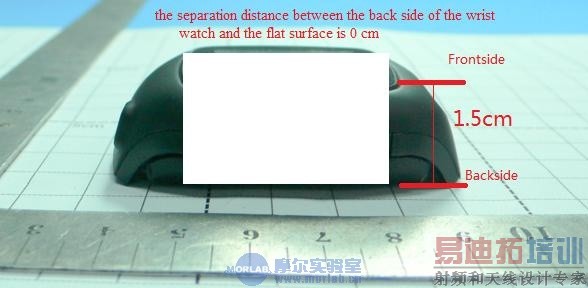

将表带打开,手表的背面朝下放置在一个平面上,并标明腕表背面与平面之间的距离。如图三:手表的正面和背面之间的距离为1.5cm,背面与平面的距离为0cm。

图三

接下来,我们需要根据SAR测试标准来制定符合该产品的SAR测试方案,并将该测试方案提交给FCC进行评估, FCC工程师通常会在一周内提出相应的审核意见或其建议的测试方案。

如下是一款腕表手机SAR的测试方案示例,其产品规格如下:

双频段GSM850Mhz GSM1900Mhz的腕表式手机并且支持蓝牙2.0。其附件为有线耳机细节如要素1中提及的示例。

1. 产品正面距离body phantom 1cm,使用头部的组织液,在扩音模式下,测试高中低三个信道。FCC限值为1.6w/kg(1g average)。

2. 产品背面紧贴body phantom 测试,使用身体的组织液, 测试高中低三个信道。并增加评估附件模式(如加有线耳机打电话的状态)FCC限值为4w/kg(10g average)。

3. 产品需要评估语音模式和数据模式,并根据KDB648474评估多天线多发射的SAR值。

此外,假设腕表式手机的底部不能紧贴phantom 平面,则需要考虑使用手部模型以达到曲面紧贴腕表式手机底部。

测试布置图如图四和图五:

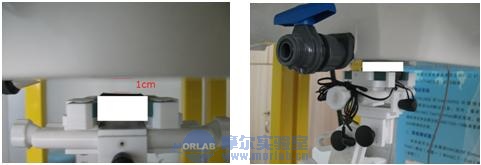

图四:EUT 正面距离body 1cm图五:EUT+耳机背面紧贴body

从我们对上述腕表式手机SAR评估方法中,我们可以看到针对此类产品FCC的要求是非常严谨的,其FCC的工程人员会亲自审核相关的报告及材料,因此这就造成整个认证周期会相对较长。
