2GHz WCDMA终端设备射频测试介绍(四)

录入:edatop.com    点击:
通常WCDMA终端与系统的通信可分为两个阶段,一个是接入阶段,二是话务通信阶段。只有终端正确地接入到网络,才能使终端与网络的通信成为可能。WCDMA技术与GSM终端功率控制中的Acess Burst类似,在WCDMA系统中,发射开/关时间模板定义了终端在开/关功率的突发时间模板;另外,DPDCH(专用物理数据信道)周期性的关闭引起UE上行工作在非连续发射状态,UE(终端)必须根据数据速率的变化调整其发射功率,这就是TFC变化所关心的内容。本期摩尔实验室(MORLAB)将继续为您介绍2GHz WCDMA终端设备射频测试之发射开/关时间模板和TFC变化这两项测试。

(一)发射开/关时间模板
在WCDMA系统中对随机接入过程进行了严格的定义,其开环功率控制的精度一般为±9dB,因此,根据接收到的绝对功率来设定发射功率有很大的不确定性。简而言之,在随机接入状态下,手机会根据接收到的基站信号电平估计一个较小的值作为手机的初始发射功率,发送第一个前导,如果在规定的时间内没有得到基站的应答信息,手机会加大发射功率,发送第二个前导,如果在规定时间内还没有得到基站的应答信息,手机会再次加大发射功率。这个过程将一直重复下去,直到收到基站的应答或者到达设定的最多尝试次数为止。

1.测试目的:

验证UE发射开/关的过程与时间的关系符合标准的规定(如图1),避免超过指标要求的发射开/关响应误差会增加对其他信道的干扰或本信道上行链路的发射误差。

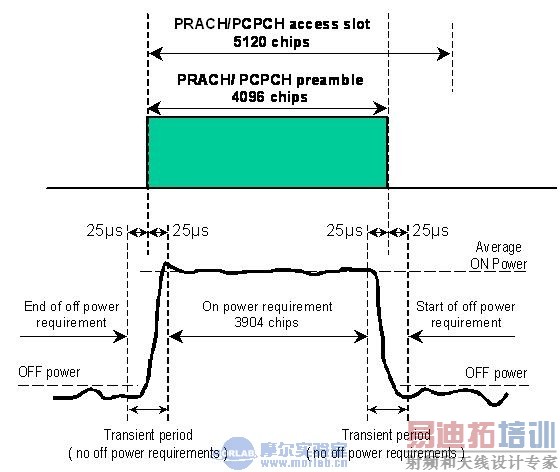

图1:PRACH preambles发射开关时间模板

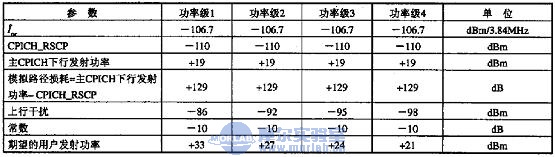

表1:发射开/关时间模板参数

3.测试步骤:

1)设置cell power使在天线连接处的功率谱密度为-106.7 dBm / 3,84 MHz;
2)测试UE的第一个RACH导频部分的输出功率(开功率),测试不包括瞬时功率;
3)测试UE的第一个RACH导频部分的输出功率(开功率)之前或之后的关功率测试不包括瞬时功率;

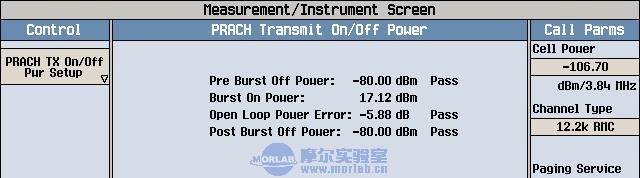

4.测试结果举例:

(二)TFC变化(传输格式组合改变)

TFC(Transport Format Combination)变化测试,其要求UE和综测仪在RB Test Mode下进行Loopback连接,当开始测试时停止Loopback,基站将先发送一个block周期的数据,然后在下一个block的时间内不发送数据,如此反复进行下去。这样就会导致UE以一个block的时间为周期反复打开和关闭DPDCH。当通过测试仪表监视上行TFCI指示没有数据发送时(也就是在这个block内DPDCH是关闭的,但DPCCH打开)的平均功率。同样还要测试DPDCH、DPCCH都打开状态下的平均功率。

1.测试目的:

验证UE功率控制的步长容限是否符合指标要求,和DTX开/关功率与时间的关系是否符合指标(如图2所示)。

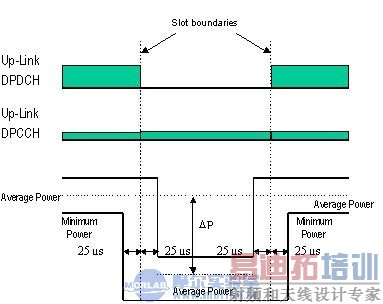

图2:DTX发射模板

2.测试条件:

1)使用射频线将手机和系统模拟器连接,需要注意RF线的补偿;
2)按照通用呼叫建立一个呼叫,上行DPCH的功控信息是从TPC命令根据算法2得到的;
3)将UE置于回环测试模式下进行测试;

3.测试方法:

1)设置系统模拟器下行的功率谱密度使UE的天线连接器处的开环输出功率为0dBm;
2)交替发射0或1下行的TPC命令,使满足TPC_cmd=0;
3)在两种情况下测试天线连接处的平均输出功率,DPDCH、DPCCH都开,只有DPCCH开两种模式;

4.测试限值:

DPDCH开、关的平均输出功率的不同不超过表2的要求:

量化幅度比cand d功率控制步长(Upordown) P发射机功率控制容限

±2 dB

表2 发射机功率步长容限要求

5.测试结果举例:

以上是摩尔实验室(MORLAB)关于WCDMA射频测试的发射开关时间模板和TFC变化测试的介绍,接下来我们还会对其他射频测试项目进行详细介绍。
