TD-SCDMA产品EMC测试流程

录入:edatop.com    点击:
现阶段我们进行TD-SCDMAEMC测试所依据的标准主要为:《YD/T 1592.1-2007 2GHz TD-SCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法 第1部分:用户设备及其辅助设备》、《YD/T 1592.2-2007 2GHz TD-SCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法 第2部分:基站及其辅助设备》。该标准为中华人民共和国信息产业部最新发布的针对TD-SCDMA产品的电磁兼容性测试标准。

对TD-SCDMA产品的EMC检测分为两部分:电磁骚扰检测EMI和电磁抗扰度检测EMS。而EMI的测试对设备、场地、技术的要求甚高,摩尔实验室拥有国际标准的10米,5米和3米法标准暗室,并配置了一整套测试接收装置,在基站方面也最新引进了专门针对TD-SCDMA手机测试的由中国电子科技集团第四十一研究所研制的TD-SCDMA终端综合测试仪AV4943,利用这些设备可以准确无误地对TD-SCDMA终端产品的EMI进行测试。

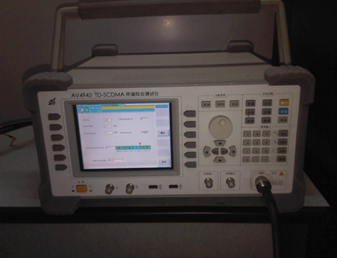

图1 TD-SCDMA综合测试仪

在进行辐射骚扰和传导骚扰测试时,TD-SCDMA终端必须与基站相连接,并在测试过程中保持连接,选择工作频段的中心频率所对应的UTRA ARFCN,并使该终端设备处于最大功率发射状态,利用EMC检测设备对连续骚扰信号进行测量,限值等同于国标GB9254里关于辐射骚扰和传导骚扰的限值。

在进行抗扰度测量时,主要依据国标GB17626系列标准,包括静电ESD抗扰测试、电快速脉冲串抗扰测试、电压跌落与短时中断抗扰测试、浪涌抗扰测试、辐射抗扰测试以及传导抗扰测试。在测试中,终端设备与基站要保持持续通话状态,并使终端设备处于正常工作模式。测试完毕后,检查手机是否断线,以及通话质量是否受到影响等,并根据标准中的判定原则判断是否符合要求。

图2 接收装置

图3 辐射测试现场
