TD-SCDMA空间辐射性能(OTA)测试简介

录入:edatop.com    点击:
TD-SCDMA即Time Division-Synchronous Code Division Multiple Access(时分同步的码分多址技术),是中国提出的第三代移动通信标准
TD-SCDMA的空间辐射性能测试目前还没有正式的颁布的正式标准,暂时只是送审稿,其待批标准为《2GHz TD-SCDMA 移动台空间射频辐射功率和接收机性能测量方法》,下面针对TD-SCDMA空间辐射性能测试进行详细的介绍。
TD-SCDMA的OTA测量方法与其他制式OTA测量方法基本一致,但是标准针对数据业务中-人体设备模式提出要求:当EUT 为掌上电脑、PDA、小型游戏机设备、多媒体无线手持终端等时,需要进行人体设备模式下的测试。人体设备模式主要包括人手、头部及其空间组合,如图所示。此时人体设备位于XYZ 定位系统中,坐标中心放置在由人耳RE 点以及上嘴唇中点M 点的延长线O 点处,取MO=30cm,此时+Z 轴指向人头模型顶部,右手法则定义+X 和+Y 轴,人手保持单或双手持被测设备。如图所示:

1、TD-SCDMA 射频辐射功率测量

测量步骤:在移动台与基站模拟器之间建立起环回测试模式(有关还回模式的具体设置,参见3GPP 34.109的5.3节),在测试过程中, EUT的发射功率控制应向EUT持续发射“功率升”命令,以保证EUT在整个测试过程中以最大功率发射。要求选出的2GHz频段上的高、中、低三个信道进行测试,如下表所示:

频段信道号Designation频率( MHz)
TD-SCDMA 2GHz L10054上行2010.8
TD-SCDMA 2GHz L10054下行2010.8
TD-SCDMA 2GHz M10087上行2017.4
TD-SCDMA 2GHz M10087下行2017.4
TD-SCDMA 2GHz H10121上行2024.2
TD-SCDMA 2GHz H10121下行2024.2










测量限值:完整的射频辐射功率测量应该包括在自由空间和人头模型两种配置下(如果适用)和EUT所支持的主机械模式下(如翻盖EUT的翻盖打开状态,滑盖EUT的滑盖打开状态及天线可伸缩EUT的天线拔出状态)进行所有测试信道的测试。
2、TD-SCDMA接收机性能测量

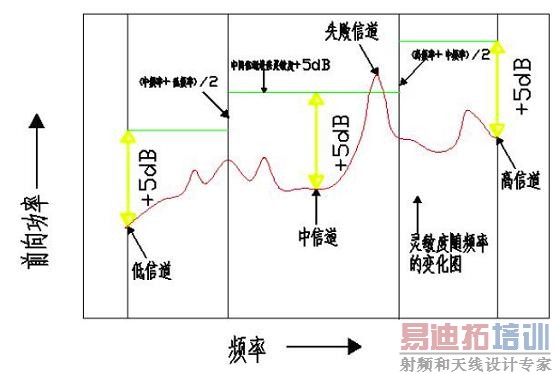

测量步骤:用基站模拟器测量移动台接收灵敏度,记录当EUT的BER达到1.2%并且置信水平大于95%时的最小前向链路功率。功率控制采用闭环功率控制模式,EUT以最大功率发射。测试时,传输速率为12.2kbps, 最少测试40,000个比特。在EUT所支持频段的高/中/低3个信道作完整TIRS测试。对于中间信道,在满足最大间隔条件下,测量相对接收灵敏度,如下图所示:

相对接收灵敏度测量步骤为:
a.找到最佳接收灵敏度的测量点,调整EUT、定位器以及测量天线位置和极化,使之与该测量点相同,在最接近该测量点并满足两相邻连续信道间隔不大于500kHz的信道上进行测量。
b.将基站模拟器输出功率提高到最佳接收灵敏度+5dB。

c.测量中间信道的BER,BER不应超过1.2%。
d.报告中间信道的测量结果。

测量限值:完整的接收机灵敏度测量应该包括在自由空间和人头模型两种配置下(如果适用)和EUT所支持的主机械模式下(如翻盖EUT的翻盖打开状态,滑盖EUT的滑盖打开状态及天线可伸缩EUT的天线拔出状态)下进行所有信道的测试。另外,还应进行中间信道的相对灵敏度测试。
