HAC测试简介(一)

录入:edatop.com    点击:
使用助听器的用户总是抱怨说当附近有人打电话时经常听见助听器发出“咔咔”的噪声,这表明手机和助听器可能不兼容。根据此种情况2006年9月,美国FCC针对手机各制造商强制实施了HAC(Hearing Aid Compatibility)的认证计划,其的HAC参考标准为ANSI C63.19(美国无线通讯设备与助听器兼容性测量国家标准方法)。根据标准定义消费者可通过对助听器抗干扰级别和相应的手机信号发射级别来判断某型号助听器与手机的兼容性。
HAC测试计划要求被测手机的限值在M3 (测试结果是分M1~M4). 限值的具体定义后文中将做具体说明。除了HAC之外,T-coil(音频测试)也必须要求限值在T3(测试结果是分T1~T4)范围内。
摩尔实验室(MORLAB)的HAC测试系统可根据HAC标准完成其对RF测试和对声学频带电磁信号的指标要求,测试范围包括无线通信设备(WD)和助听器(HA)两个部分,测试频率为800~950MHz和1.6~2GHz之间的通信产品。这个频率下的无绳电话、移动点电话、个人通信服务(PCS)等都可进行HAC认证。

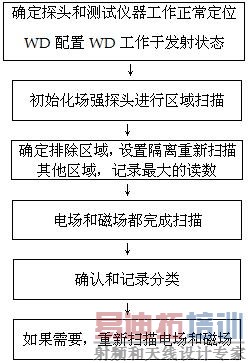

下图是针对电场和磁场的简单测试流程:

图1 无线通信设备近场辐射测试流程
所用的主要测量仪表有:
1.近场电场探头;
2.近场磁场探头;
3.弹头定位装置;
4.无线通信设备(WD)的支持系统;
5.射频频蔽室等辅助设备;
在近场测试中,近场探头在5cm*5cm的区域内使用电场探头或磁场探头分别扫描测量区域的最大场强。在多个脉冲周期内,通过对峰值测量,根据测量平均值和已知的无线通信设备占空比计算就可以得到被测物的平均场强。探头与无线通信设备参考平面的最近点距离必须是1.0cm。
无线通信设备在进行近场辐射测试前,必须执行以下步骤:
1.在无线通信设备调制模式下,校准电场和磁场探头的峰值读数;
2.检查确认探头定位系统的可重复性和精确性;
3.确认被测物的反射干扰比期望信号低20dB以上,这可以通过对同一个无线通信设备在多个位置和方向上进行重复测量来实现。由反射原因引起的读数差异必须不能大于±0.8dB;
在确认探头和测试仪器工作状态正常,无线通信设备处于发射模式下,就可对场强探头进行初始化设置并进行区域扫描,同时系统会自动记录最大读数(V/m或A/m),结果将按照下面表格进行分类。

CategoryAWF (dB)Limits for E-Field Emission (V/m)Limits for H-Field Emission (A/m)
M10631.0 - 1122.01.91 - 3.39
-5473.2 - 841.41.43 - 2.54
M20354.8 - 631.01.07 - 1.91
-5266.1 - 473.20.80 - 1.43
M30199.5 - 354.80.6 - 1.07
-5149.6 - 266.10.45 - 0.80
M40<199.5<0.60
-5<149.6<0.45

表1 限值要求
以上是对无线通信设备电场和磁场测试的简单介绍,下期我们将继续对无线通信设备的T-coil部分测试流程进行详细描述。
