OTA测试标准之各个标准组织的异同及解读三

录入：edatop.com 点击：

在过去newsletter中,我们介绍了不同标准组织OTA测试标准的异同. 在本次的newsletter中, MORLAB的工程师为大家降解一下后3GP/ETSI的测试后续内容，TRS的测试

3GPP/ETSI测试标准

FDD的TRS测试

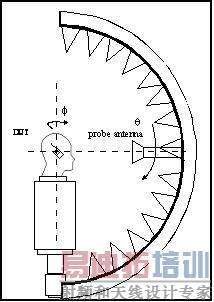

测试用的人头模型与典型的SAR测试人头模型相同，组织液成分要求也相同。其摆放如下图所示

测量天线与被测物间必须满足：

TRS的推导公式：

实际计算公式：

TRS测试分为最低要求及平均要求，意即限值分两种给出，一个是最差的限值，一个是平均限值，测试结果如果超出任意一个限值则判定为不合格：
平均值计算方法：

最低限值计算方法：

测试步骤：
•EUT处于最大功率发射
•贴近人头模型
•在EUT支持的每一个频段，对高中低三个信道进行测试
•通过控制EUT的位置，三维空间
•测量各点的有效辐射功率EIs，
•30度步长进行测试
限值如下表所示：

Operating Band	Unit
		Average	Max
I	dBm/3.84 MHz	-99.7	-96.2
II	dBm/3.84 MHz	-97.7	-94.2
III	dBm/3.84 MHz	-96.7	-93.2
IV	dBm/3.84 MHz	-99.7	-96.2
V	dBm/3.84 MHz	TBD	TBD
VI	dBm/3.84 MHz	TBD	TBD
VII	dBm/3.84 MHz	-97.7	-94.2
VIII	dBm/3.84 MHz	TBD	TBD
IX	dBm/3.84 MHz	-98.7	-95.2
NOTE 1 For Power Class 3, 3bis and 4 this shall be achieved at the maximum output power. NOTE 2 For the UE which supports both Band III and Band IX operating frequencies, the reference level of TDB dBm TRS [average and min] shall apply for Band IX. NOTE3 Applicable for dual-mode GSM/UMTS.
