GSM手机音频测试简介

录入:edatop.com    点击:
(一)背景知识:

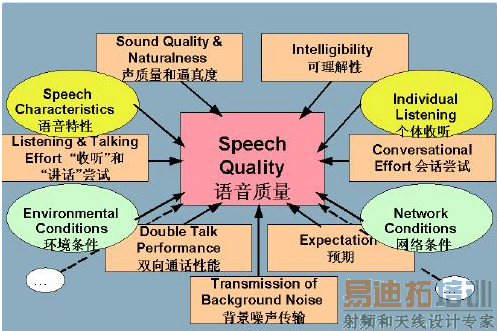

影响语音质量的主要因素:

(二)测试所依据的标准:

主要标准:

YD/T 1214-2002&YD/T 1215-2002 YD/T 1538-2006

其他相关标准:

FTA:3GPP TS51.010-1 V5.8.0 (2004-05)
3GPP TS 26.131&3GPP TS 26.132
P.501, P.51, P.57, P.58, P.64, P.76.P.79.P.313……

(三) 主要音频性能指标:

发送响度评定值SLR
接收响度评定值RLR
侧音(STMR)
稳定平衡回损/回声平衡回损(请确认标准中名称)
发送失真
接收失真
空闲信道噪声
声学回声控制 发送灵敏度/频率响应接收灵敏度/频率响应

(四)测试工具:

仿真语音——P.501
仿真耳——P.57
仿真嘴——P.51
LRGP——P.64
HATS——P.58
信号源信号分析系统

(五)测试步骤:

系统校准
按照LRGP位置放置手柄
选择测试模式:DAIorRF
建立无线链路
进行测试

(六)GSM手机进网调整项目介绍:

2009年,为了进一步保障和提高国内进网和销售的GSM手机质量,最近在GSM手机入网测试中提出了新的要求,在进网音频测试中删除了“稳定度储备”,同时音频测试增加“声学回声控制” 、“空闲信道噪声” 、“接收失真”项目。

1.声学回声控制:

源自接收器(耳机)的声波,通过位于声音路径上的固体物体反射进入手机的麦克风(话筒)中,或扬声器电话中,这就形成了声学回声。大多数情况下,通信系统的本地声学结构会把扬声器播放的远端声音反射回本地麦克风,形成声学回声反馈送给远端讲话者。本地输入端不可能只接受到纯净的本地语音,只能接受到被回声干扰后的语音。手机测试中的回声损耗指语音编码器输入与解码器输出之间的衰减(编码器增益+解码器增益=1)。正常情况下回声损耗是由电话接收机与麦克风之间的内部声学耦合而产生。声学回声极大地干扰了语音通信的质量,降低了语音的清晰度和可懂性。因此进网测试中明确了对手机该项性能的测试。

2.空闲信道噪声:

数字通信系统中通常会在电子和传输系统中有一些噪声,即使是目前最复杂的系统也是这样。其中一个噪声信号称为空闲信道噪声,简而言之,这是一个小幅度的噪声源,它存在于与模拟输入信号无关的信道中,可以通过A/D变换器进行量化。此参数会影响到手机和基站之间的连接质量。


3.接收失真:

接收路径中的信噪比作为声学信号声压值来进行测量。接收失真是指发射信号与总失真之比,是对发射设备(不包括话音编译码器)线性度的量度。
