手机EMC测试中关于GB22450.1与YD1032的标准比较

录入:edatop.com    点击:
虽然3G产品正在逐渐的占领市场,各大厂商、各个领域也都在静候着3G时代的来临,然而这并不能表示2G就会很快被完全取代。预计2G无线终端仍将会在很长的一段时间内仍然占据着市场的主导地位。
作为中国专门针对900/1800MHz TDMA数字蜂窝移动通讯设备的电磁兼容(EMC)标准,YD1032-2000也是时候该更新了,毕竟其所对应的国际标准都已经相应的换了几个版本。现随着GB/T 22450.1的正式发布,预计随着国标的正式推广实施,3C认证将不会再采用老的YD1032 标准。根据此标准变化,摩尔实验室(MORLAB)特撰此文分析和对比一下新标准GB/T 22450.1与YD1032之间的一些差异。

标准版本及名称:

GB/T 22450.1-2008900/1800MHz 《TDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法 第1部分:移动台及其辅助设备》
YD1032-2000900/1800MHz 《TDMA数字蜂窝移动通信系统电磁兼容性限值和测量方法 第1部分:移动台及其辅助设备》

新标准主要变更:
GB/T 22450.1是由YD1032-2000修改补充后转化为国家标准的,其更新内容是来源于国际标准IEC以及国标GB/T 17625/17626的更新条款。以下便是其主要的更新内容:
1) 增加交流电源端口的谐波和闪烁测试要求
2) 增加GPRS/EGPRS相关测试要求
3) 增加总辐射功率测试要求
4) 辐射骚扰的测试最高频率为6GHz
5) 辐射抗扰度的测试最高频率为2.7GHz
6) 增加了直流电压暂降测试要求
7) 增加工频磁场测试要求
8) 增加车载瞬态骚扰测试要求

具体EMC测试差异对比列表:

测试项目参数GB/T 22450.1YD1032
总辐射功率(TRP)参考标准YD/T 1484-2006-I无此项做要求
限值完整的射频辐射功率测量应该包括在自由空间和人头模型两种配置下(如果适用)和天线拔出和缩回两种模式下(如果适用),进行所有测试信道的测试。其最小的功率要求应按附表1的规定
测量信道高、中、低
场地要求全电波暗室
测量方法分布轴系统和组合轴系统
额外要求三维测试图及总辐射功率值均需记录在报告中
传导杂散骚扰参考标准3GPP 51.010ETS 300 607-1 (1997-1)
低于限值6dB的骚扰要求无此项说明对低于限值6dB的杂散骚扰忽略不计
辐射杂散骚扰参考标准3GPP 51.010;YD/T 1483ETS 300 607-1 (1997-1)
测量天线与EUT的距离建议辐射杂散的测量距离≥3米(通常为3米或10米)只提出把测量天线离开EUT一段距离(通常为3米或10米)
辐射连续骚扰参考标准GB9254-2008GB9254-1998
测试频率根据被测物内部源的最高频率的不一样,测试的最高频率也有所差别(可参考表2)。最大测试频率范围30MHz-6GHz30MHz – 1GHz
测试方法增加1-6GHz的测试要求:暗室必须满足CISPR16-1-4要求,方法按照CISPR 16-2-3进行
限值增加1-6GHz的骚扰限值
传导连续骚扰参考标准GB9254-2008GB9254-1998
测量端口针对电信端口针对信号/控制端口
DC端口测量方法无针对与电流大于16A的设备相连的LISN的要求
增加了对于车载设备的LISN应符合标准GB 18655
电流大于16A的设备,其直流源与50Ω/ 5uH的LISN相连
谐波电流基础标准GB 17625.1无此项做要求
测试方法及限值完全按照GB 17625.1进行
Note:由于GB 17625.1里面规定了对于额定功率小于75W的设备,该项测试没有限值要求,因此对于移动终端这些小功率设备来讲,此项测试基本上不需要进行
电压波动和闪烁参考标准GB 17625.2无此项做要求
测试方法及限值完全按照GB 17625.2进行
瞬态传导骚扰(DC电源输入、输出端口参考标准ISO 7637-2无此项做要求
限值12V系统:
正极脉冲,75V
负极脉冲,-100V
24V系统:
正极脉冲,150V
负极脉冲,-450V
静电放电参考标准GB 17626.2-2006GB 17626.2-1998
辐射骚扰抗扰度参考标准GB 17626.3-2002GB 17626.3-1998
测试频率范围80MHz-2.7GHz,增加1-2.7GHz的测试要求80MHz-1GHz
电快速瞬态脉冲群抗扰度参考标准GB 17626.4-2008GB 17626.4-1998
测试端口本实验也适用于AC电源端口/信号/通信/控制端口和连接电缆超过3m的DC电源输入/输出端口本实验也适用于AC端口和连接电缆超过3m的信号/控制端口和DC电源输入/输出端口
开路电压DC电源端口的实验电平为开路电压0.5KV
AC电源端口的实验电平为开路电压1KV
DC电源端口的实验电平为开路电压1KV
AC电源端口的实验电平为开路电压2KV
浪涌(冲击)抗扰度参考标准GB 17626.5-2008GB 17626.5-1998
测试端口AC电源端口/信号/电信/控制端口和DC电源输入/输出端口实验应在AC电源端口进行
实验电平AC电源端口实验电平:2KV(线对地),1KV(线对线)
信号/电信/控制端口的实验电平:0.5kV(线对地)
DC电源线上的实验电平:1KV(线对地),0.5KV(线对线)
AC电源端口实验电平:1KV(线对地),0.5KV(线对线)
实验波形1.2/50(8/20)us组合拨无特殊要求
电压跌落和中断参考标准GB 17626.11-2008GB 17626.11-1998
测试端口增加直流源的测试要求只适用于由AC电源供电的固定台及辅助设备
直流源测试等级电压暂降:
70%,持续0.01s&1s
40%,持续0.01s&1s
电压短时中断:
0%,0.001s&5s
电压变化:
80%,0.1s&10s
120%,0.1s&10s
工频磁场基础标准GB 17625.8无此项要求
实验范围本实验项目只使用于带有对磁场敏感装置的EUT
实验等级3A/m
测试方法按照GB 17625.8进行
瞬变和浪涌抗扰度实验(车载环境)参考标准ISO 7637-2ISO 7637-1/2(1990)
12V车载实验等级脉冲1:等级-75V,10个脉冲
脉冲2a:等级37V,10个脉冲
脉冲2b:等级10V,10个脉冲
脉冲3a:等级-112V,20分钟
脉冲3b:等级75V,20分钟
脉冲4:等级-6V,10个脉冲
脉冲5:等级65V,1个脉冲
脉冲1:等级Ⅱ,t1=2.5s,10个脉冲
脉冲2:等级Ⅱ,t1=2.5s,10个脉冲
脉冲3a:等级Ⅱ,5分钟
脉冲3b:等级Ⅱ,5分钟
脉冲4:等级Ⅱ,脉冲特性为:Vs=5V,Va=2.5V,t6=25ms,t8=5s,tf=5ms
脉冲1和2只对不与12V车载蓄
此直接相连的设备
24V车载实验等级脉冲1:等级-450V,10个脉冲
脉冲2a:等级37V,10个脉冲
脉冲2b:等级20V,10个脉冲
脉冲3a:等级-150V,20分钟
脉冲3b:等级150V,20分钟
脉冲4:等级-12V,10个脉冲
脉冲5:等级123V,1个脉冲
脉冲1a:等级Ⅱ,t1=2.5s,10个脉冲
脉冲1b:等级Ⅱ,t1=2.5s,10个脉冲
脉冲2:等级Ⅱ,t1=2.5s,10个脉冲
脉冲3a:等级Ⅱ,5分钟
脉冲3b:等级Ⅱ,5分钟
脉冲4:等级Ⅱ,脉冲特性为:Vs=10V,Va=5V,t6=25ms,t8=5s,tf=5ms
脉冲1a、1b和2只对不与12V车载蓄电此直接相连的设备
标准测试差异对比的附表:

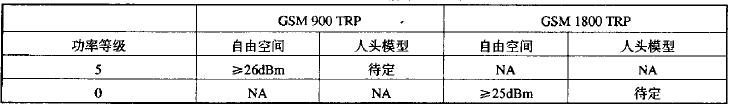

表1:YD 1484中总辐射功率(TRP)的GSM最小辐射功率要求

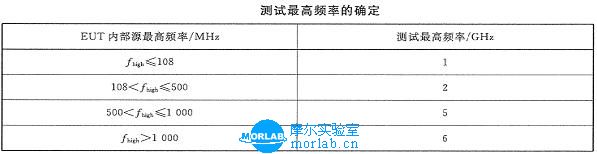

表2:GB22450.1中辐射骚扰的测试频率范围的定义
总结:
从以上的差异对比我们可以总结出,新的国标GB22450.1主要在三个地方作出了调整:一是测试范围和参数设置,如辐射骚扰增加到6GHz,辐射抗干扰增加到2.7GHz以及EFT的电压等级更改。二是增加直流源以及电信端口的部分测试,如SURGE等。三是增加4项测试项目,如OTA的TRP测试,谐波电流,电压波动和闪烁以及瞬态骚扰测试。
除了TRP(Total Radiated Power),其它要求基本上都是根据国际标准的更新而作出的改变。而06年就出台的中国OTA测试规范YD 1484此次将很快会被国家强制要求执行。对于无线终端厂商来说其的产品也将必须面对TRP、SAR和RSE等矛盾指标的协调问题。
