WIFI-OTA测试规范简介(二)

录入:edatop.com    点击:
上期对WLAN的测试搭建进行了介绍,这期我们针对WLAN终端机的传导测试进行介绍。

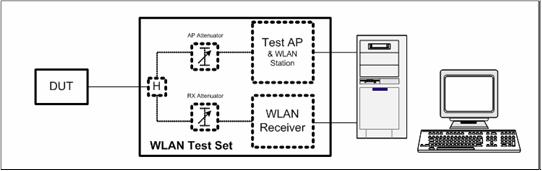

测试环境如下图所示:

1.发射功率测试:

测试步骤:
推荐步骤:
1)设置AP衰减器,满足在被测物天线连接端的接收信号高于初始接收灵敏度10dB。
2)设置RX衰减器,满足在WLAN接收机输出端的被测物的接收信号等级高于初始接收灵敏度10dB,但是不能超过50 dB。
3)设置AP测试仪在指定的信道、调制方式及数据速率下发射所要求的信号。
4)被测物与AP测试仪相连。
5)AP测试仪发射连续的单播测试数据包给被测物。
6)被测物反馈所接收到的带有ACK控制帧的单播测试数据包。
7)WLAN接收机报告所接收的ACK控制帧,数据传输率和控制电脑所读到的RSSI值。计算并记录大约10秒时间里RSSI的平均值。
8)在每个要求的信道及数据传输速率下重复步骤3到7。
9)制作一个表格填写每次测试的信道,调制方式,数据传输速率和RSSI的平均值。
RSSI的读取:
10)移开被测物并且与能够产生WLAN IEEE 802.11a/b/g信号的一个矢量信号发生器相连。
11)在步骤9中表格按照初始测试在指定的中心频率,调制方式及数据传输速率下设置信号发生器并发送WLAN ACK控制帧。
12)设置WLAN接收机的信道与信号发生器相同。
13)通过WLAN接收机监控所报告的RSSI。
14)调整信号输出等级以便在相应接收灵敏度测试中记录WLAN接收机所报告RSSI,并且记录信号输出等级。
15)按照表格重复步骤11-14测试所有的数据传输速率及信道。

2.接收灵敏度度测试:

测试步骤:
推荐步骤:
1)设置AP衰减器,满足在被测物天线连接端的接收信号至少高于初始接收灵敏度10dB。
2)设置RX衰减器,满足在WLAN接收机输出端的被测物的接收信号等级至少高于初始接收灵敏度10dB,但是不能超过50 dB。
3)设置AP测试仪在指定的信道、调制方式及数据速率下发射所要求的信号。
4)被测物与AP测试仪相连。
5)AP测试仪发射连续的单播测试数据包给被测物。
6)被测物反馈所接收到的带有ACK控制帧的单播测试数据包。
7)WLAN接收机报告向控制电脑所接收的ACK控制帧。
8)控制电脑计算在一段时间内所接收100(TBF)数据帧的数量及相应ACKs的ACK控制帧的数量。帧接收率(FRR)计算如下:ACK接收量/数据帧发送量。
9)增加AP衰减器的衰减值,直到增加1dB的衰减值FRR降低少于90%。
10)AP衰减器每减低1dB,记录此值为”A”。
11)重复步骤3到10测试每个要求的信道及数据传输速率。
12)制作一个表格填写每次测试的信道,调制方式,数据传输速率和AP衰减器的设置。
AP测试仪和AP衰减器的设置:
13)测量功率等级并且精确至0.5dBm,记录为”P”。
14)在步骤13所测量到的功率等级增加10dB并且减到步骤10所记录的AP衰减器的值:P+10-A。最终值为接收灵敏度,并且精确至1dBm。
15)重复步骤13-14测试所有的信道,调制方式,数据传输速率及其他的测试模式。


上面是关于WLAN终端机的传导测试的介绍,在接下来几期中将继续对WLAN-OTA的测试规范进行详细的说明。
