基于CA-310的手机Gamma测试

　　前言

　　消费者在购买智能手机的时候，屏幕显示性能的好坏，往往是关注的重点，但是，通常只是关注屏幕的大小、分辨率，反而容易忽略屏幕本身的发光性能。其实在现阶段，智能手机屏幕的各大供应商在屏幕的尺寸、分辨率等这些表面参数上，已经高度同质化，而屏幕的对比度、色域及Gamma等真正影响屏幕显示效果的但是消费者们又不易看到的这些参数上，不同品牌间还是存在较大差异的，这也就成为了不同品牌智能手机间性能、质量、价格差异的关键要素。

　　GAMMA检测的重要性

　　智能手机的便携性，注定需要使用电池，而电池性能的发展特别是电量的延续上，在智能手机爆发性增长的几年间却并不是那么迅速，因此，如何平衡电池的电量和屏幕发光性能之间的关系，成为前期研发时的重点;其次，早先评测电视或显示器时用到的标准信号源等辅助设备，在手机上也派不上用场了，除了没有标准接口外，用到什么样的标准画面来评测也一直都是各执一词。

　　方案

　　APP在手机行业的广泛应用，给了我们以启发，下面我们就来介绍一下这套可以快速精确地测量Gamma曲线的解决方案。

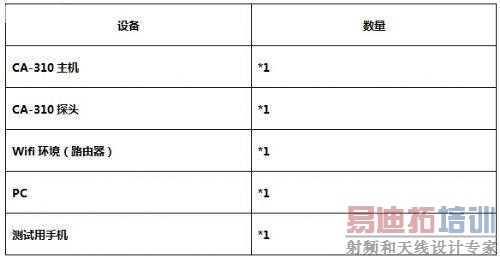

　　我们整个测试系统是由一套柯尼卡美能达色彩分析仪CA-310及APP构成，另外，自备电脑和WIFI环境(见图1)。运行时，按如下步骤进行：

　　探头连接至CA-310主机è使用USB数据线将PC与CA-310主机连接è将GAMMA检测用APP软件分别安装至手机(APK)与PC端è被检测手机与PC连接至同一局域网(WIFI)è运行手机、PC端程序è开始测量。

　　图1.系统构成图

　　实测

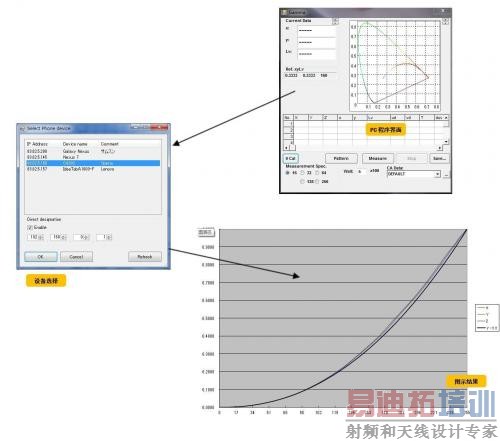

　　当设备正确连接，并点击“测量”按键后，PC端软件将会自动控制被测手机进行色彩与亮度变化。于此同时，每一次屏幕变化后的数据将会由CA-310进行采集，并由PC端程序记录。软件提供了测试阶数与测试速度的选择，256阶RGBW检测最短可在2分钟内完成。

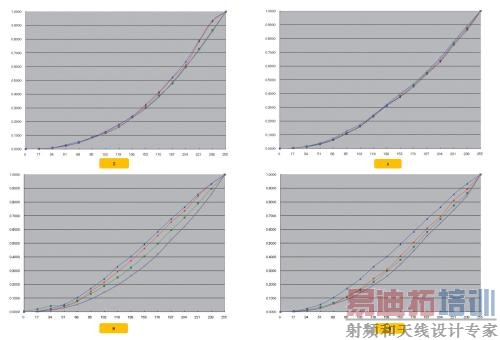

　　接下去，我们来看一下笔者在使用市面上常见的一些手机进行测试后的结果：

　　FAQ

　　为什么测GAMMA ——操作繁琐但必须的参数

　　因为这是传统检测方式中最为繁琐的，但又是必须的一个参数。我们以过去传统方式为例，一测一录，W、R、G、B四个颜色画面，每个颜色256阶，以每一个画面每一阶2秒测量时间计算，不计画面调节变化以及记录数据的时间，整个GAMMA检测就需要约半个多小时，再加上数据记录并绘制曲线，整个流程可能需要花费几个小时，由此可见其过程及其复杂。因此，我们现在就需要一个方案来快速实现Gamma测量。

　　为什么选择CA-310 ——高精度高效率

　　因为需要有一台仪器可以既精确又快速地测量光学参数如亮度、色度，才能实现上述功能，达到我们的目的。而CA-310最快20次/秒的测量速度，远远超越了市面上常规的仪器，而且，CA-310采用了柯尼卡美能达最新的光学科技，使传统的滤镜型测色计可以达到非常高的测量精度。另外，柯尼卡美能达这个品牌在业内的知名度非常之高，几乎所有FPD的品牌，都在有在使用其品牌下的一些光学测试设备，并一直至今。

　　为什么选择APP模式 ——无需专业知识，新手即可操作

　　使用软件界面模式的好处就是简单易懂，检测人员无需相关专业知识即可操作，常规测量一键即可完成，且测试数据可被保存为CSV格式文档，供后续调用查看。此外，相较传统的手工测量与数据记录，该软件可以实现高效快速的全自动信号切换、仪器测量、数据录入与数据分析制图，排除了测量中的人为误差。

　　结论——完成了以往不可能的任务

　　由以上的详细介绍结合实际案例测试可以看出，使用软件结合测试仪器进行Gamma测试并分析的方法是可行的，而且是非常有效率并保证精度的。此系统配备方便，运行稳定，可以提高研发工程师在日常工作中的效率，完成在以往看来几乎是不可能短期时间内完成的Gamma测试任务。
