功率分析仪中调零和消零

录入：edatop.com 点击：

　　摘要：功率分析仪中有调零和消零(NULL)两个功能，他们都是用来调整测量值的，用户往往不知道该如何选择。他们有什么联系和区别呢下面我们来一起认识这两个功能不同的应用场合。

　　1、调零

　　在使用测量仪器之前，需要进行调零。调零是指令PA8000高精度功率分析仪内部电路中的输入信号为零，从而提高仪器测量的准确性。调零方式有自动调零和手动调零两种。调零是指通过PA8000内部电路创造一个输入信号为零的状态，并将此刻电平设为零电平的功能。

　　在如图1所示测量菜单里，用户可配置自动调零开关，若开启自动调零，则在改变测量量程和输入滤波器后，仪器会自动执行调零;而如果长时间使用同一个测量量程和输入滤波器，PA8000高精度功率分析仪的零电平就可能因周围环境的变化而发生改变，这种情况下，须执行手动调零。

　　提示：

　　•为了精确测量，建议先让仪器预热30分钟以上后再执行调零。另外，周围温度必须稳定在规格范围内。

　　•如果测量量程和输入滤波器保持长时间不变，PA8000周围环境改变后零电平也会改变。此时，建议执行调零。

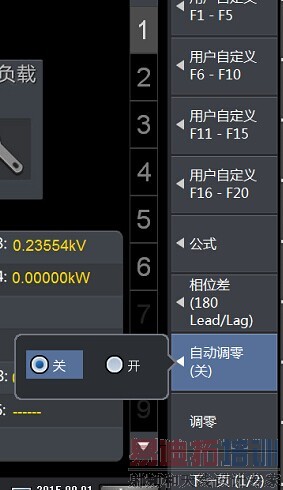

　　图1 调零设置

　　2、消零(NULL)

　　在仪器接有外部传感器或测试线时，可以用NULL功能减去偏置电压，即去除测量信号中的直流分量。请在无输入状态下(电流输入端子开放，电压输入端子短路)执行NULL功能。

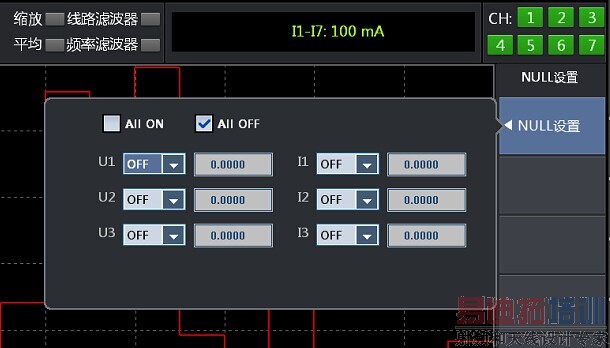

　　当NULL功能设置为ON时，NULL值设为之前测得的Udc和Idc(电压/电流简单平均的数值数据)、Speed和Torque(安装电机卡功能，传感器的输入信号为模拟信号时)。如果之前测得的Udc和Idc、Speed和Torque不存在，例如打开电源和NULL功能而没有执行测量，Udc和Idc将设为“0”。NULL功能的设置如图2所示。

　　提示：

　　•改变量程、外部传感器比率、滤波器的设置，将自动解除NULL功能。

　　•如果在保持状态下执行NULL功能的解除步骤，解除保持或执行单次测量时将自动解除NULL功

　　能，NULL指示灯熄灭。
