示波器输入阻抗匹配问题-经验分享
录入：edatop.com 点击：
Pico示波器测试输出阻抗为50Ω的信号时，需要配套一个50Ω转1MΩ的直通端子。

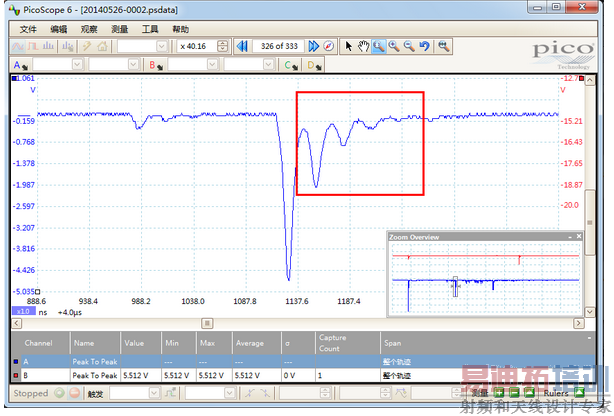

最近在一个客户那里进行现场测试，发现波形的振荡比较严重，如图1 红框所示，从而导致无法进行正确的数据分析。
图1 波形振荡严重

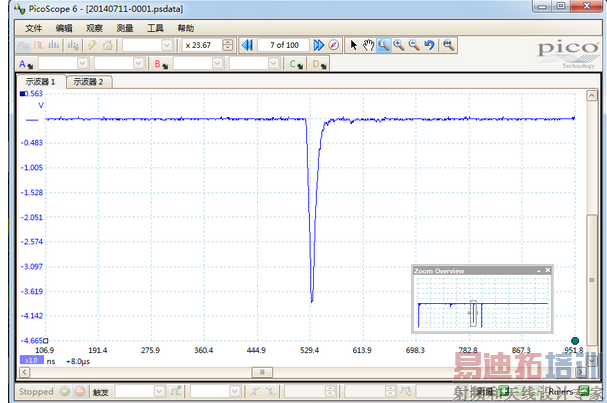

经过分析之后，发现信号输出阻抗是50Ω，而示波器的输入阻抗是1MΩ，由于阻抗不匹配引起的波形振荡。之后加了一个50Ω转1MΩ的直通端子，测出来的波形就没有振荡了，如图2 所示
同时了解到：当输入阻抗为50Ω时，最大测量电压为5VRMS，即示波器的测量范围只能低于±5V，否则就会烧坏阻抗匹配电路。
