功率分析仪也能做录波仪

录入:edatop.com    点击:

  摘要:前段时间有客户问我功率分析仪能否测试浪涌信号,一问之下发现客户说的浪涌信号其实是电机上电瞬间的启动脉冲,该信号用功率分析仪的录波功能可以轻松搞定。

  在传统的测试中,某些快速突发信号或启动脉冲信号,需要用高性能的示波器或录波仪进行抓取。示波器特点是捕捉信号能力强,但是记录时间有限,无法满足长时间记录需求。而录波仪价值较高,一般测试中又很少用到。所以很多用功率分析仪的客户就常常问我,能否用功率分析仪来实现,当然我会给你满意的答案。

  PA系列功率分析仪都具备波形回放和波形记录功能。波形回放是指在测试过程中可以随时将测试仪器暂停下来,通过波形回放来观察暂停前一段时间内的波形,具体操作如下:

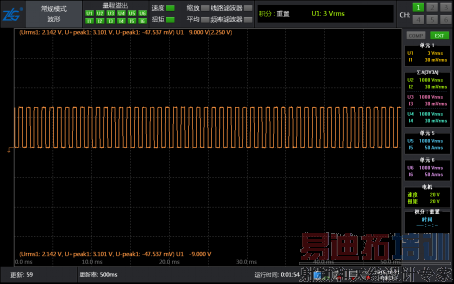

  图 1是正常记录波形的界面,假如我想看在这个信号停止时的波形,那么可以如下操作:



  图 1

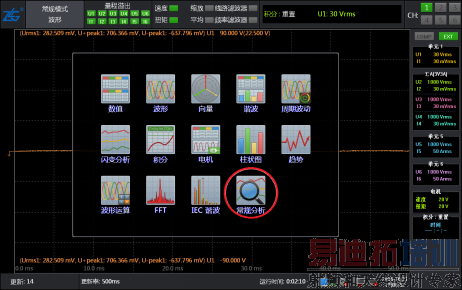

  第一步去掉该测试信号,同时点击屏幕左上角“常规分析-波形”字样的区域,会弹出如图 2的界面;



  图 2

  第二步选择图 2中的常规分析,会出现如图3的操作菜单;



  图 3

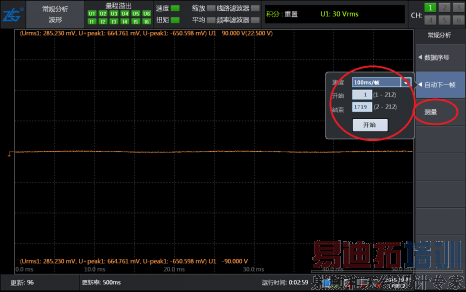

  第三步,点击图 3菜单中“测量”区域,使界面出现“测量”字样,此时仪器界面中的波形会停止刷新。然后通过“自动下一帧”菜单,选择要查看的波形帧数,可以选择从第一帧开始,到最后一帧介绍,然后设定每一帧的回放速度(从人眼的反应考虑,建议选择200ms/帧以上),点击开始之后,界面中的波形会进行回放,当看到想要看的波形后按停止按键,然后通过“数据序号”来调整波形,确保看到自己想要的波形,如图 4所示;



  图 4

  第四步,找到了想要观察的波形帧之后,可以通过“FORM按键调整界面的窗口时间,对波形进行任意放大或缩小”并可以调出光标测量任意两点的横纵轴数据。看到这里我相信大部分人已经可以找到自己想要看的波形了。但是想要把波形存储记录下来怎么办,而且想要长时间记录可以实现吗 不要急,PA功率分析仪还提供波形保存记录功能。

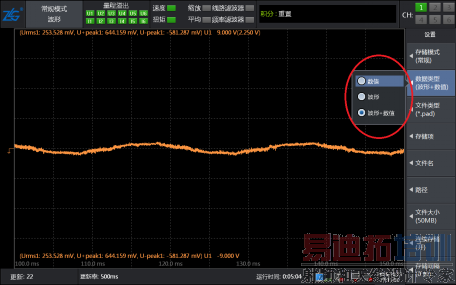

  如图 5所示,PA功率分析仪点击“store”按键会进入图示菜单,在数据类型中可以选择“波形”或“波形+数据”以记录保存波形。设置完成后,点击“开始”按键进行存储,存储结束点击“停止”、“重置”即可保存。而且PA功率分析仪内置60G固态硬盘,可以满足长时间存储波形的需要。



  图 5

  没想到功率分析仪还可以做录波仪使用吧,不过由于功率分析仪是无死区采样,其采用率及测试带宽无法跟示波器相提并论,因此假如你的突发信号持续时间很短,那么就可以尝试ZDS2000系列示波器来实现以上功能啦!
