编码不能没调试,调试不能没断点

录入:edatop.com    点击:

  断点的种类很多,大体分为简单断点和复杂断点两种。不同的仿真器断点种类也不同,一般都支持简单的程序断点,也是用户经常使用的断点。高档仿真器支持的断点种类很多,如时间断点、变量操作断点等。用户通过操作断点可以控制仿真器在指定的位置停止运行,然后分析当前的运行状态,判断程序中可能存在的问题或调试整个系统的硬件。下面介绍一下常用的断点,希望对大家调试时有帮助。

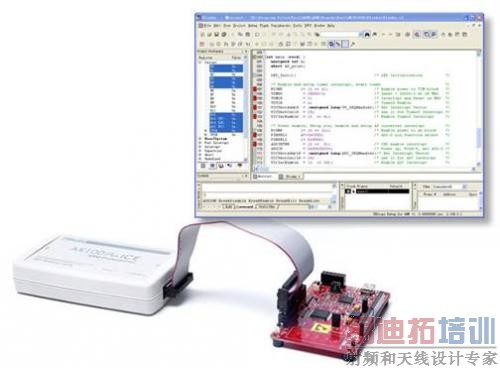

  图1 断点调试

  1. 使用鼠标操作设置、删除断点

  在程序窗口(包括C语言、汇编和反汇编窗口)中, 用鼠标双击需要设置断点的程序行,则在窗口左边的状态条中出现红色的断点标志如图2所示,完成设置断点操作。再次用鼠标双击该程序行,窗口左边的红色断点标志消失,则为删除断点操作。

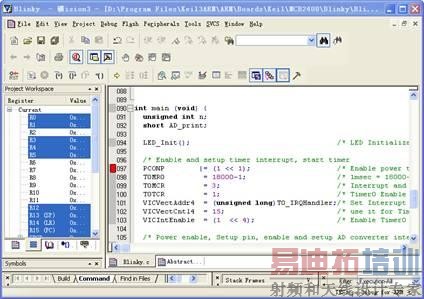

  图2 简单断点

  2. 时间断点

  时间断点功能,既运行时间与时间断点设置的时间相同时,程序停止运行。如图3所示,在运行时间的下面可以看到Tbreak,这就是时间断点。用户可以根据实际观察需要,设置Tbreak的值,注意单位是ns。当程序运行时间累积到Tbreak的值时,程序停止运行。

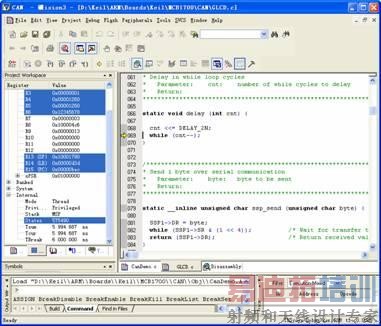

  图3 时间断点

  3. 变量操作断点

  变量操作断点,当对某一个变量进行读写操作时,通过设置变量读写操作断点,让程序停止运行。

  在Keil MDK环境下,进入仿真状态之后,打开【Debug】菜单下的【Breakpoints】选项。在Breakpoints窗口即可定义变量操作断点。

  具体定义方法:在Expression内输入变量的地址,然后选择读写属性,并正确设置字节范围,最后点击Define即可。例如,在地址0x20004000开始,16字节范围内,定义读写断点操作,具体设置方法如图4所示。



  图4 定义读写操作断点

  在图4中点击Define之后,断点即可设置成功,如图5所示。图5中共定义了4种类型的断点。具体意义如下:

   断点1:表示在地址0x20004000开始,16字节范围内,出现读或写的操作,则中断。

   断点2:表示在地址0x20004100开始,8字节范围内,出现读的操作,则中断。

   断点3:表示在地址0x20004200开始,4字节范围内,出现写的操作,则中断。

   断点4:表示在地址0x20004300开始,1字节范围内,出现读或写的操作,则中断。



  图5 Breakpoints定义断点窗口

  注意:len表示在一个地址范围内该断点有效,len必须为1,2,4,8,16,32乘2递增,同时地址必须处于len的起始位置。例如len=16,则地址必须为0x10字节对齐, 0x40000010为有效的起始地址,而地址0x40000018为无效,将被系统强行修正为0x40000010。

  4. 小结

  上述简单介绍了三种断点的设置方法。简单断点是工程师调试程序中使用最频繁的,设置方法简单。AK100Pro仿真器支持Flash无限制断点,但是有些芯片受制于本身的限制,如LPC1766芯片,只支持到最大6个硬件断点。时间断点,这个是某些芯片特有的,如Cotex-M3、8051内核的芯片。变量断点,用于观察变量的改变对程序的影响。学会灵活运用断点,助您快速找出程序Bug。
