支招!火眼金睛辨识真假法国MVG(SATIMO)天线测试系统

录入:edatop.com    点击:

随着无线通讯市场的繁荣发展,市场上不良竞争的加剧,在天线测试行业也涌现出了大批假冒、仿造甚至盗版的法国 MVG(SATIMO) 测试系统。您先看看下图,咋眼看上去很难辨出真假法国 MVG(SATIMO) 系统吧?!其实左图是仿造的,右图才是全球知名的法国 MVG(SATIMO) 天线测试系统。





这些伪劣的测试系统直接给用户带来了不少经济上的损失,因为假货无论从测试性能上还是硬件设计上都存在偷工减料的问题,不但影响测试性能,更有甚者还会威胁到人身安全!为了让更多的用户不再有上当受骗的烦恼,小编今天特别为大家支几招,由浅入深,从内到外,帮助大家练就火眼金睛来辨识专业的法国 MVG(SATIMO) 天线测试系统。

首先,看外观,一眼就能分辩出真假的方法:



分辨方法一:有源开关单元外盒

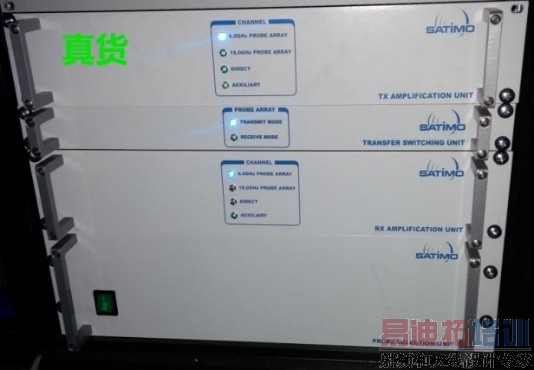

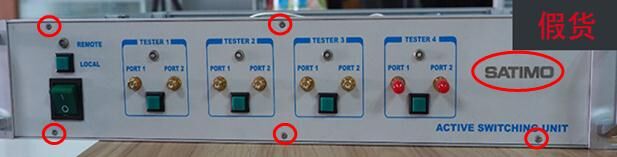

正品法国 MVG(SATIMO) 的有源开关单元前面板上的 SATIMO logo 为蓝色,如“真货”图示。假货可能是完全没有 logo 又或者 logo 是其他颜色,如“假货”图示。除此之外,正品的外盒做工精细,没有多余的螺丝,而假货则做工粗糙,面板上到处是直接打上螺丝钉。

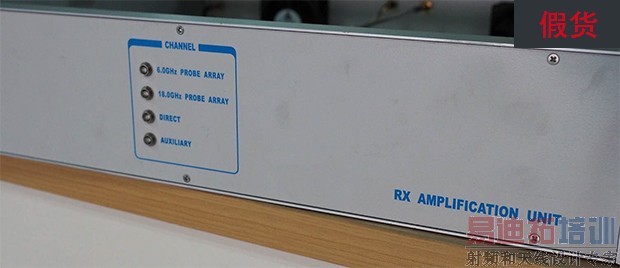

分辨方法二:接收放大单元面板

检验接收放大单元前面板上是否有 MVG 或者 SATIMO 商标,假冒或者盗版的接收放大单元一般是没有商标的,朋友们仔细看看下面的对比图:





分辨方法三:有源开关单元按钮

这个需要您亲自动手按一按有源开关键了:正品法国 MVG(SATIMO) 的有源开关单元具有手动切换开关通路的功能;而假冒品虽然其外观和正品相似,但是按键只是摆设,开关单元里的按键并没有接线,所以也就不具备手动切换开关通路的功能。





接下来,咱们从测试性能着手,看看假冒山寨的系统如何偷工减料,它又将如何影响整个系统的测试性能:



分辨方法一:接收和发射放大器单元的 LED 显示灯

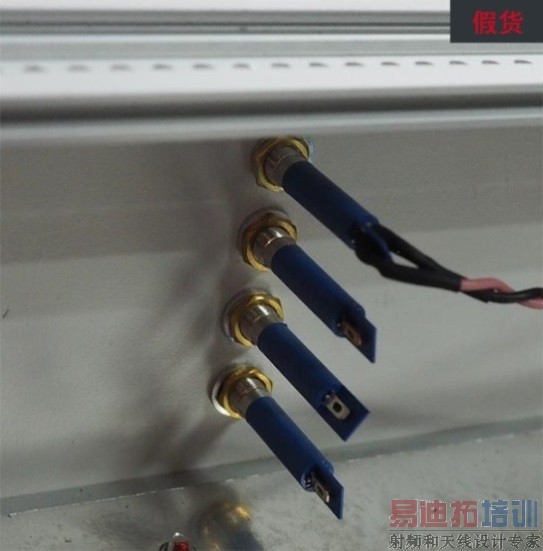

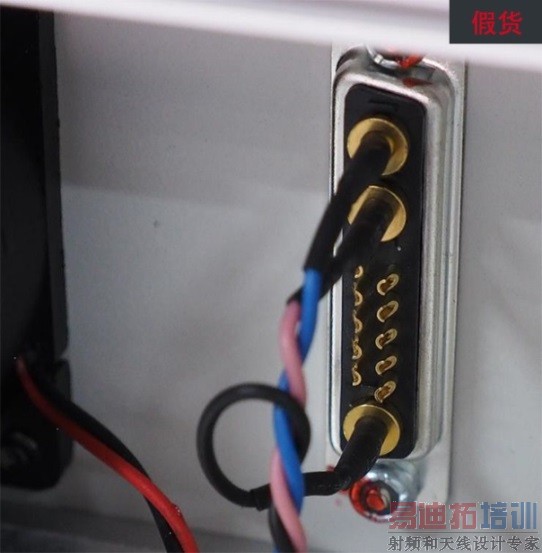

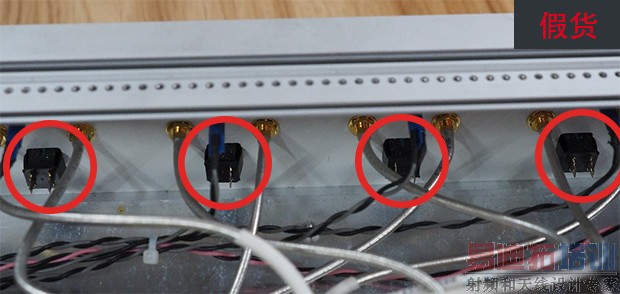

在假冒品的接收和放大单元里,四个 LED 灯只有一个有连接(下面左图),控制接口只有三根供电线(下面右图),并没有连接控制电缆,也就是说其他三个 LED 灯只是摆设 , 使假冒系统外观看起来像正版法国 MVG(SATIMO) 的系统一样。





分辨方法二:接收放大单元内部的元器件

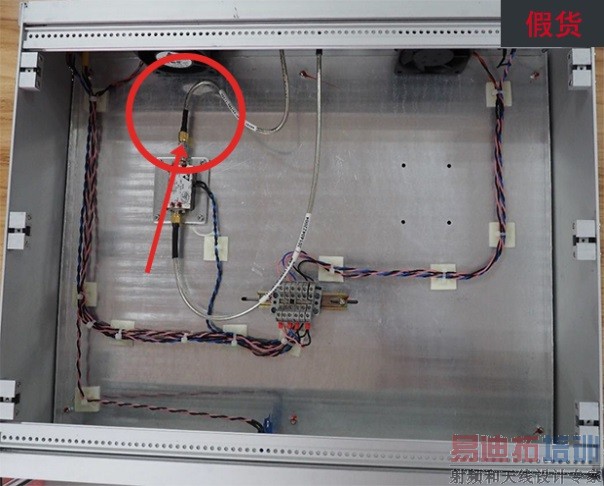

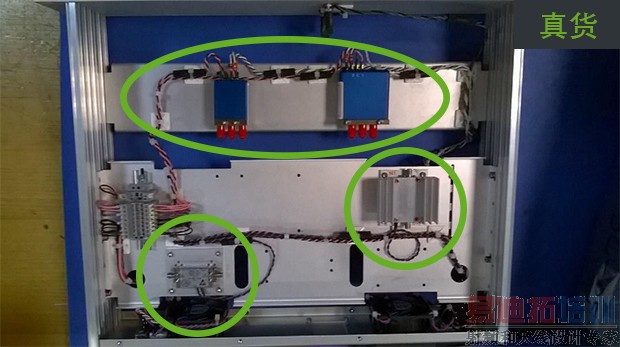

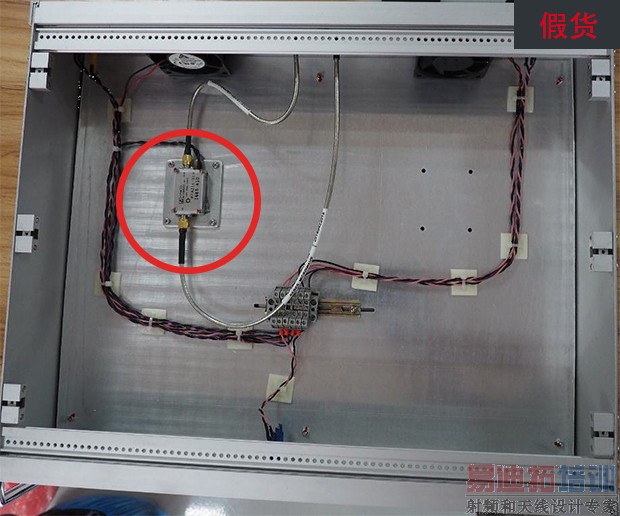

正品的 法国 MVG(SATIMO) 接收放大单元里面有两个放大器,能提供所需的放大倍数,并有射频开关实现多射频路径选择;假冒的接收放大单元只有一个放大器而且放大器表面也没有安装散热器



客观点探讨下这个散热器究竟有什么作用:放大器在工作中会发热,如果没散热器,系统的温度会过高,使其生命周期缩短,测试能力降低;从另一个角度考虑,如果一个系统不装散热器也许是因为它不产生很多的热量,也就间接说明了假冒系统的放大性能并不能满足系统测试的需求。令小编很费解的是:这个普通质量的散热器,在市场上一般几十元人民币就能买到,而 假冒系统卖的那么贵,居然连几十块一个的散热器也不舍的装,这说明了什么 朋友们,你们懂的 ……



下图就是 真假接收放大单元的内部区别,您看到了吧:







分辨方法三:发射放大单元内部的元器件

正品法国 MVG(SATIMO) 的发射放大单元内部有射频开关可以实现多射频路径切换;但是假冒的发射放大器单元内部只有一条射频路径,而且放大器的表面也没有安装散热器 ( 如下图所示 ):





分辨方法四:有源增益校准曲线

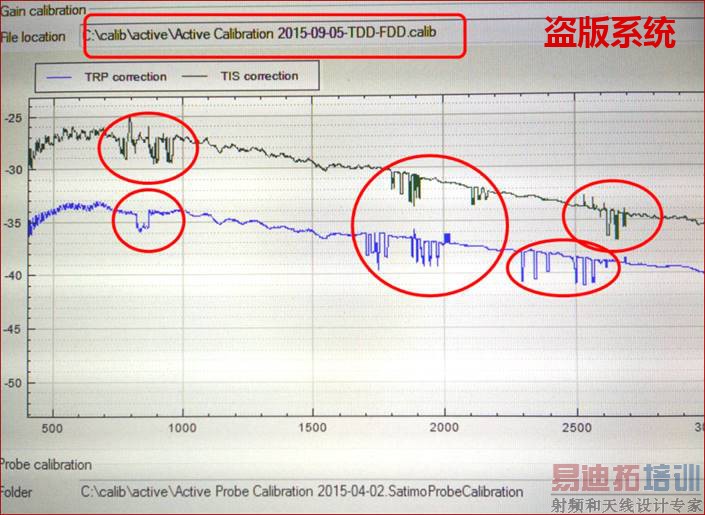

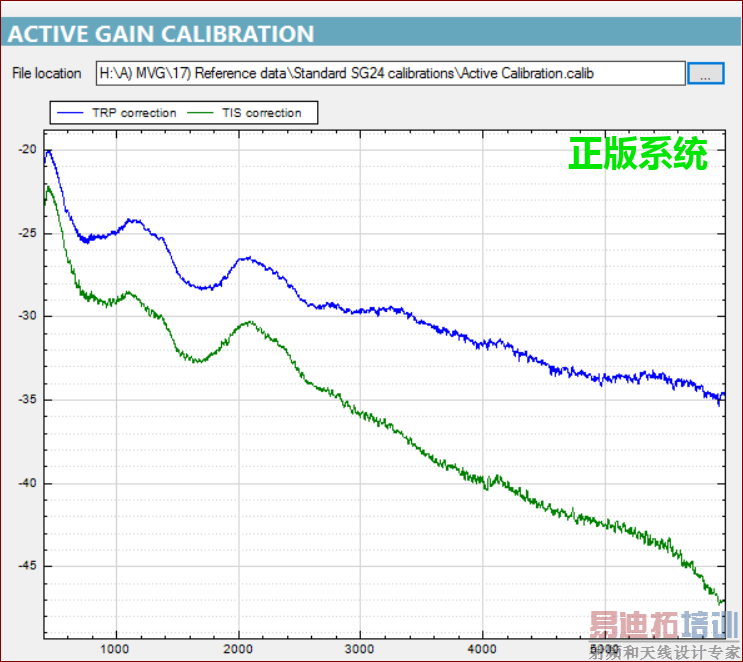

以下一组图片显示了典型的假冒或者盗版测试系统 ( 左图 ) 和正版的法国 MVG(SATIMO) 系统(右图)有源增益校准曲线的区别。右图是在法国 MVG (SATIMO) 授权的正版系统上直接利用标准参考天线生成的有源增益校准曲线,曲线平缓且没有剧烈的抖动出现。校准后,系统会直接加载利用标准参考天线生成的校准值直接进行准确的 OTA 性能的测量。



对比左图可以发现,在盗版的系统中有源增益校准的曲线出现不正常的抖动(左图红圈内部分),很明显,盗版的系统中是通过“作弊”—— 人工手动调整的方式,强制性的使测量结果与某一部参考手机值来匹配。 换句话说,在盗版系统中无法利用标准参考天线进行准确的有源增益校准,只能通过后期串改数据的手段使测量值尽量接近某一部手机的真实值。由于不同手机在辐射方向以及效率的差异,人工修改有源增益校准文件的方法非常不可靠,不仅测量精度毫无保障,更直接影响测量的真实结果。而正版法国 MVG(SATIMO) 的测试系统就不存在这个问题。





接下来,小编带您看看真假系统的内部透视,看看浑水摸鱼的假冒品是如何置安全与质量而不顾的。小编要提醒的是:安全第一,安全第一,安全第一!重要的事情说三遍 …… 购买仿冒品是有代价哒!



分辨方法一 : 转台角度仪

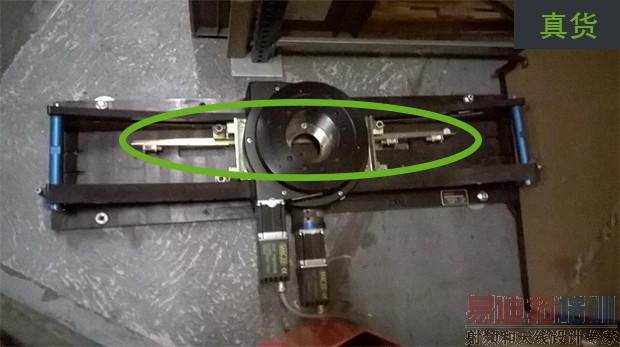

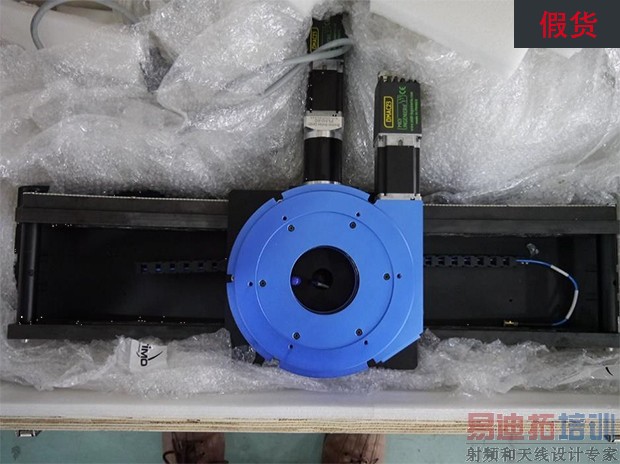

在正品法国 MVG(SATIMO) 测试系统中有许多关于设备运行安全方面的配置, 比如转台角度仪的角度限位开关,如果转台角度仪的核定范围被超过,马达将停止运行 ;但是在假冒的系统中却 没有这种安全措施 ,即使超过核定范围,马达也不会 停止 , 从而使桅杆撞击并损坏 环 。由于定位器是机电设备,它具有极强的动力,在不正常运作情况下,最终有可能伤害到测试人员的人身安全。



分辨方法二 : 序列号

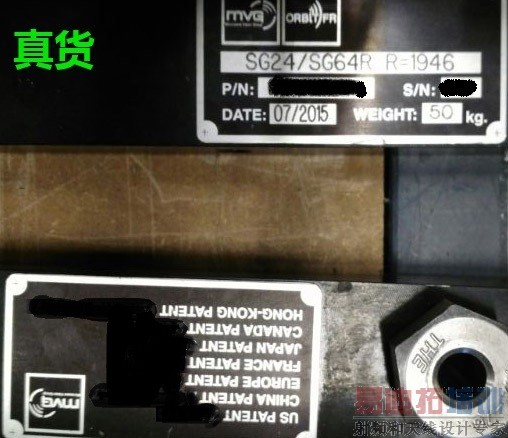

在 法国 MVG(SATIMO) 最近 交付的正品系统中,角度仪侧边会有一个产品标识牌,和一个独立的板块说明正品法国 MVG(SATIMO) 天线测试系统所拥有的在全球相关的专利。如下图:





除了测试系统硬件外,假冒品的暗室也是处处有需要提防的地方,小编剖析,总结一下:



分辨方法一 : 拱顶两侧的吸波材料

下图可以看出,假冒的暗室内部设计抄袭正品法国 MVG(SATIMO) ,可惜,技术不过关,明眼人一看就知道这吸波材料在下图中水平放置在拱顶的两侧是有问题的。吸波材料水平放置时反射率是最大的,吸收性能接近为零。

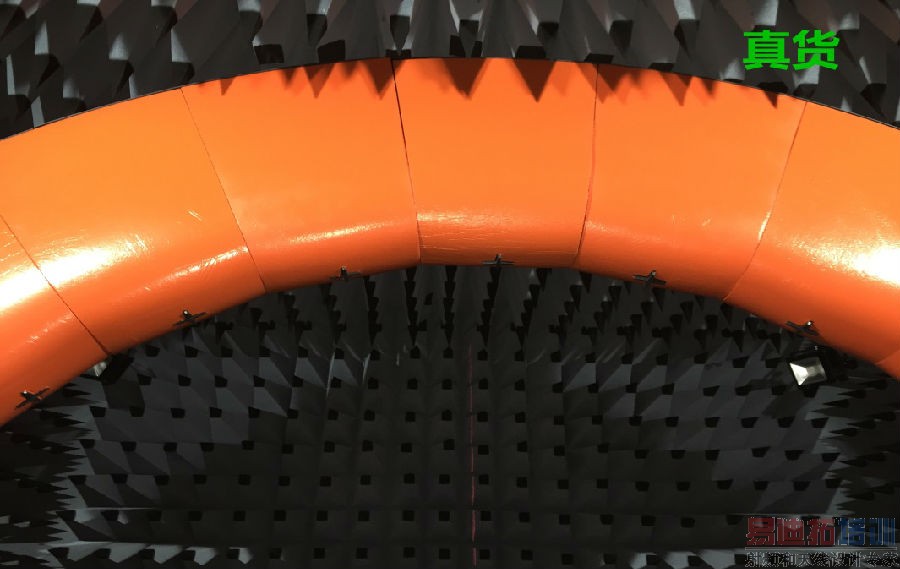

分辨方法二 : 顶部吸波材料尖锥过低

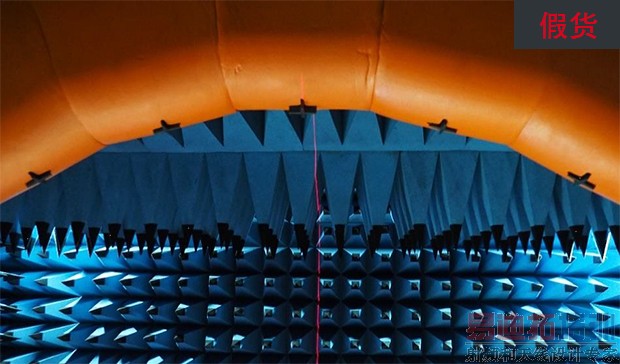

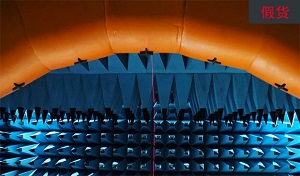

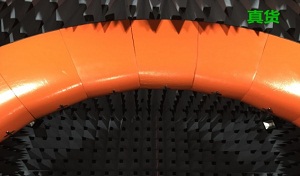

假冒的暗室顶部吸波材料尖锥排列低于顶部探头, 这种排列意味着测量信号会受到干扰性的反射或折射,也就是说由移动电话接收或发射的信号路径不能单纯地通过天线性能来测定,因为它受到了干扰,夹杂了暗室的性能,因此会影响测量精度,并进而 影响测试结果。下面三图按顺序分别是假货系统现场拍的图、假货问题剖析图和正品法国 MVG(SATIMO) 系统, 优劣比较更是一目了然:





分辨方法三 : 暗室的接口板

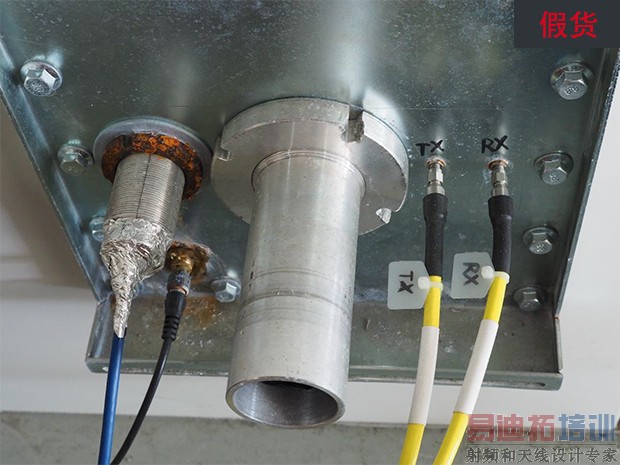

测量系统被安置于屏蔽室中,以避免移动电话和电信系统对测量造成的干扰。尤其是与 TIS 相关的测量,由于测量的信号可以是非常小,所以,屏蔽室的制作要求必须非常严密,保证外部的信号无法进入造成干扰,否则 TIS 测量结果将是不准确的。可是,假冒接口板上(左图)蓝色的路由以太网电缆直连到接口版上,这种方式为暗室之外的信号通过波导进入暗室打开了方便之门,极大降低了 TIS 测量的精度。 再细看左下图中这现场拍的假冒接口板上居然都生锈了!

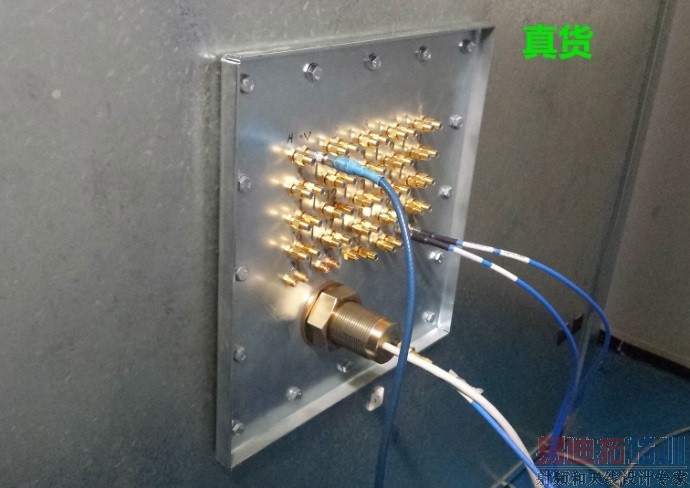

相比之下, 正品法国 MVG(SATIMO) 的接口上是采用光纤转换的方式来降低外界环境对屏蔽性能的影响。看看右图里正品法国 MVG(SATIMO) 出品的典型的 MIMO 系统的接口板是酱紫的!





以上就是小编分享的辨识真假法国 MVG(SATIMO) 天线测试系统的知识贴,供您参考。

如果您对现有系统存有任何疑问,正品法国 MVG(SATIMO) 现提供免费系统鉴定服务。欢迎私信我们或通过以下方式联系我们:



电话: +86 139 23456 380 / +852 2989 6128
电邮: checksatimo@microwavevision.com



小编感言:咱们行内友人巨资投入,都是希望购买到世界先进的测试系统,进而拥有精准的测试测量能力,为自己的产品提供质量和性能保障。所以小编帮您练就火眼金睛,便于您在购买测试系统的时候利用这些小知识辨识真伪,而不会轻易被不法分子蒙骗!新的一年带来了新的希望,祝福业界友人们都能在市场上购买到自己心仪的正品天线测试产品,为您的产品质量保驾护航!
