如何实现逻辑分析仪的长时间采集并实时存储

　　深存储的逻辑分析仪能够采集更多的波形，让协议分析更容易，如有的人还觉得不够用，不妨试试LA2000A的记录模式。

　　对于如IIC、CAN等低频协议信号，当我们想长时间地记录波形时，用传统的逻辑分析仪的话会感觉力不从心。假设信号的频率为10kHz，那么即使用存储深度为64Mpts的逻辑分析仪，最多也只能采集大概1个小时的波形，而且在这过程中，我们只能呆呆地等采样结束。为了解决这个问题，逻辑分析仪的记录模式便诞生了。

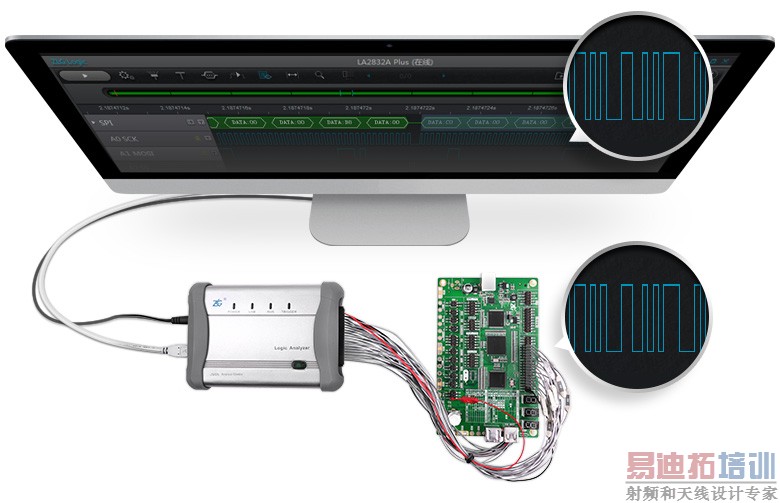

　　在记录模式下，不受逻辑分析仪的存储深度的限制，能够一直采集数据，直接将数据存储到电脑硬盘，而且在采集的过程中，可以在软件上观察最新采集到的数据波形。

　　1、记录模式的原理

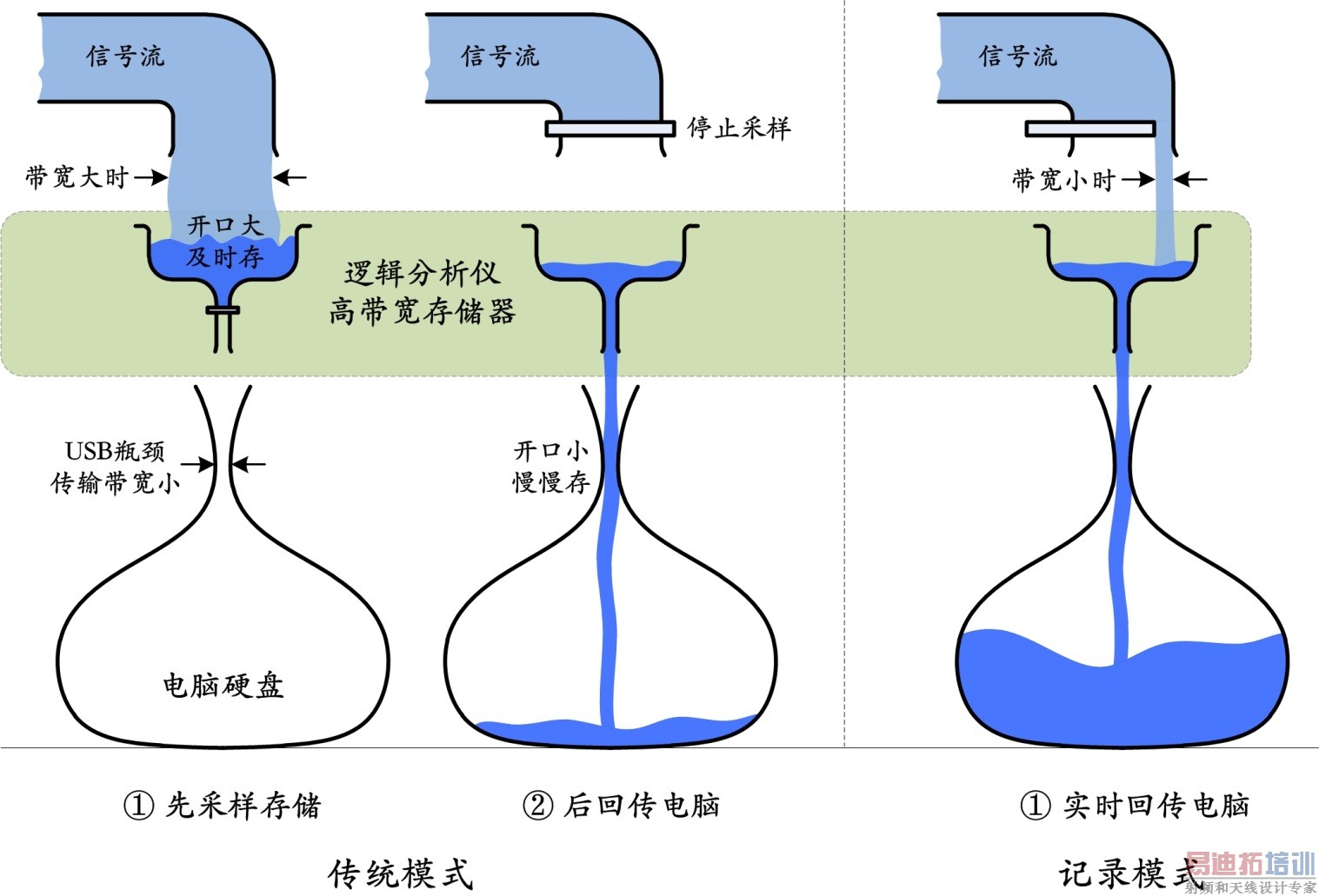

　　图 1形象的诠释了传统模式和记录模式的区别;当信号流很大时，直接存到细口瓶肯定溢出，只能先存到宽口瓶，存满后先停下来，再慢慢传回细口瓶;当信号流不大时，宽口瓶充当传输管，将信号流直接引入细口瓶，可长时间不间断存储。

　　图 1 传统模式VS记录模式

　　1.1传统采样模式

　　传统的采样模式，适应于高速数据采集，该模式下，由于信号带宽高(如32通道200MHz采样率，需6.4Gbps存储带宽)，而逻辑分析仪通讯接口带宽低(USB接口480Mbps)，并不能实时不间断上传数据到PC端。因此，逻辑分析仪需要先将数据存储到内部的高带宽存储器中，采集结束后，再通过USB将数据慢慢传回PC，存储器的容量受限于逻辑分析仪的物理内存。

　　1.2全新记录模式

　　全新的记录模式，适应于低速数据采集(如CAN、LIN、FlexRay、SPI、IIC、UART等串行协议);该模式下，由于采样所需带宽低，逻辑分析仪内部的存储器只是充当一个中转站(FIFO)的角色，采集的数据可以通过USB及时传输到PC端，达到长时间不间断地记录波形的效果。PC软件也能及时分析并显示最新的数据，让用户实时监测信号的状态。

　　2、记录模式的应用

　　记录模式非常适用于低速串行协议分析，如CAN、LIN、FlexRay、SPI、IIC、UART等。不间断长时间的记录，确保了数据帧的完整性，排查偶发异常故障非常有用。

　　图 2 长时间记录CAN数据帧

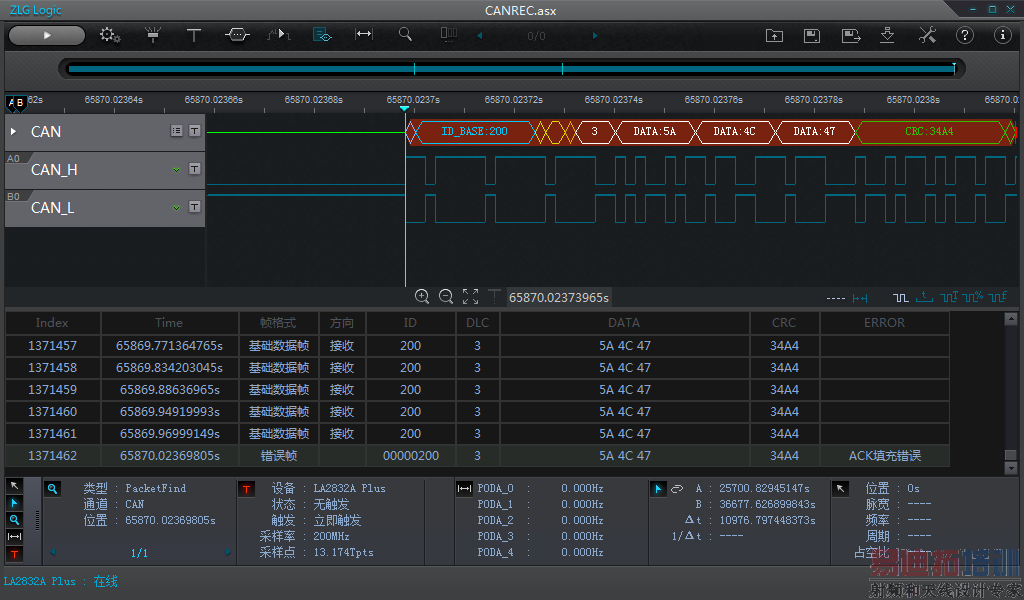

　　如图 2所示，软件记录了18个小时的CAN总线信号，共137万帧数据(当然可记录时间远不止18小时)。通过CAN协议分析功能已经转化为波形帧及事件列表，对于解码后的数据帧可方便的进行分析或导出。

　　面对如此海量的数据帧，我们该怎么办 不可能一帧帧的查看吧

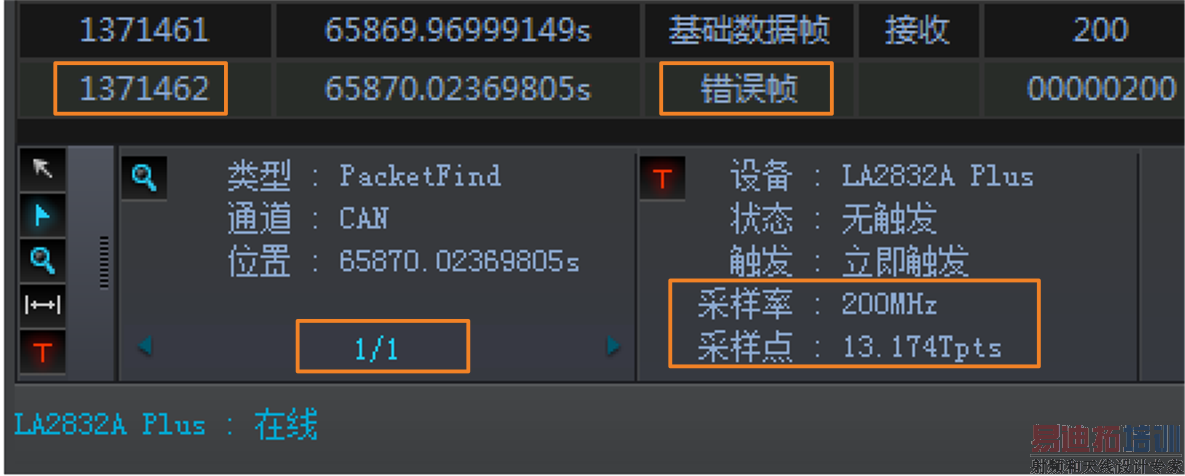

　　这个大可放心，通过强大的搜索或过滤功能，进行“错误帧”定位。不用几十秒，就完成了100多万帧数据的排查，并发现定位一个错误帧(1371462帧)，如图 3所示。

　　图 3 错误帧搜索

　　值得注意的是，LA2000A采用了高效的压缩算法，在任何情况下都可以使用最高采样率进行采样，实现真正的高保真长时间记录。

　　3、记录模式的特点

　　(1)长时间：对于低带宽信号，能实现长时间不间断记录;

　　(2)高保真：采用高效的压缩算法，任何条件下都可以使用最高采样率记录，不增加额外带宽;

　　(3) 断点标记：记录过程，如遇到突发高带宽信号导致信号存储缺失，能标记缺失部分的时间段，保证信号时间轴的完整性。

　　(4)数据恢复：长时间记录时，若电脑突然断电了，此时不必担心，前面记录的数据已经保存在硬盘中。

　　LA2000A的记录模式不受本身的存储深度的限制，更多地记录波形，配合强大的软件分析功能，能极大的提高分析效率，起到真正为用户排忧解难。
