光标测量和自动测量的结果差别

录入:edatop.com    点击:

  对于经验丰富的示波器用户而言,其实只要大致瞥一眼波形,马上可以目测出波形的周期,脉宽,占空比等参数。如果需要精确测量常规参数,我们认为光标卡出来的波形不够精准,更加推荐示波器的自动参数测量。



  一、看波形要眼光毒辣

  示波器的波形网格是一个很有用的参考,配合屏幕下方的时基和垂直档位,马上可以知道波形的具体参数。如下面这个波形,在开光标和测量项之前,老司机大眼一看,已见分晓。



  二、不太用光标的原因

  不太用光标的原因是因为光标测量不够准,而参数测量项测试足够精准。原因如下:

  1、光标是基于屏幕分辨率进行计算

  以ZDS2024Plus为例,屏幕的分辨率为800*480,考虑到底部的状态栏和侧边的UI菜单栏,实际的波形界面还小于800*480,但是光标的是由屏幕分辨率决定的,因此光标本身的步进会相对粗糙;



  2、测量项是基于采样点进行计算

  以上升时间测量为例,标准要求测量响应曲线从稳态值的10%上升到稳态值90%所需的时间,但是无论是10%还是90%,如果靠光标去测实在是很难测的准。但参数测量不同,它会直接从电压直接对应到采样点,确定时间起点和终点之后获得最准确的上升时间值。



  三、为什么如此推荐测量项

  原因很简单:丰富而准确。

  其实测量一般涉及四个方面:电压测量、时间测量、计数测量、积分测量。

  电压方面:常规测试看峰峰值(Pk-Pk),幅值(Ampl),最值(Max和Min),过冲预冲(Over和Pre),再有就是平均值(Avg)和有效值(Rms),即使用到校准平均值(V-mean),也可以直接统计出来;

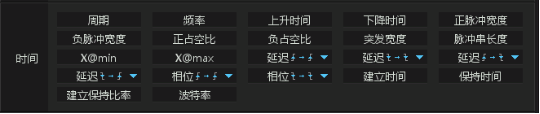

  时间方面:核心一般是周期/频率(period/Freq),上升/下降时间,脉冲宽度,占空比这些,通道延迟我都可以直接测,更不需要开光标了。光标调来调去,反而麻烦。



  计数方面:如果我需要知道屏幕上有多少个脉冲,或者是多少个边沿,并不需要着屏幕数,直接开就行了。



  积分功能不再赘述,讲到这里,基本上常规需要测量的参数都可以直接通过参数测量直接测出来。

  很多时候我们习惯光标,是因为早些年的示波器支持参数测量的种类比较少,很多时候迫于无奈只能用光标去卡,而现在对于绝大多数的参数测量,都可以开启测量项目进行测量,由于是基于原始采样点,所以更加精准。当然,也会存在参数测量不能覆盖的测量项目,那个时候还是要开启光标的。
