基于光电测量检测技术的设计方案

录入:edatop.com    点击:
  一.测量原理

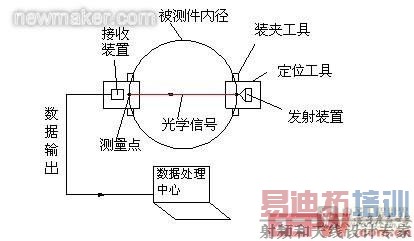

  1. 激光测量距离的测量示意简图:

newmaker.com

  2.组成部件:

  1、定位装置,包括装夹工具和定位工具

  2、光学发射装置

  3、接收装置

  4、软件

  5、电源等辅助装置

  3.原理:

  通过定位装置准确定位被测工件,使光学测量装置可以准确无误的找到被测件的半径位置。由光学发射装置发射一定的光源信号(根据光学基本原理可知,光源信号在碰触到障碍物时,会产生一定的反射、折射,接受装置接收到反射回来的光源信号,并把它变成相应的数字模拟信号输出),光源信号在接触到工件的 检测 部位(测量点)时,光源信号在测量点的左右两边会产生不一样的反射、折射,接收装置内有专用软件,解读接收装置发出的信号;记录测量时光学发射装置与接收装置的位移,通过一定量的计算分析得到被测件的直径值,输出测量管道部件内径尺寸。

  二.应用领域

  各种管类内径测量,深孔类尺寸测量,零部件在线检测,非接触测量,快速在线测量等等。
