鞋子绝缘耐电压试验机的测定方法

录入:edatop.com    点击:
GB+T20991-2007+个体防护装备+鞋的测试方法标准有关鞋子电绝缘性能测试的要求如下:

  一、装置如下



  1)、垂直间距H

  2.)、鞋帮的最小高度

  3)、交流电源

  4)、接地电极

  5)、水

  6)、钢珠。

  1、外电极:自来水

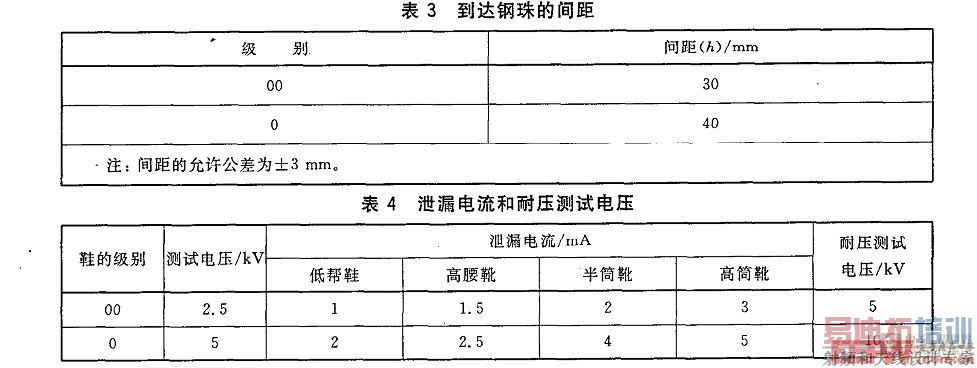

  2、内电极:直径(3.5±0.6)mm的不锈钢珠,应符合GB/T308的要求。应采取措施防止或出去钢球的氧化,因为氧化可能影响导电性。 [p]

  3、变压器:应选用大于0.5KV。A(500V.A)的变压器

  4、电压表:准确度1.5级以内

  5、毫安表:准确度1.0级以内,其使用值应为 仪表 量程的15%~85%。

  6、测量系统电阻值:不超过28*10000Ω

  二、试样的制备:取整只鞋作为试样

  三、测试步骤

  测试应在15℃~35℃、相对湿度在45%~75%的环境中进行

  在一个装有自来水的槽中进行测试。将鞋内装满钢珠,钢珠高度应与鞋外部水平面高度一致。该高度应在表3给出的对应鞋帮最小高度的垂直间距H处。鞋内钢珠与输出的高压端连接,槽内鞋子外部的水应该与大地连接。

按鞋的级别依据表4进行泄露电流测试和耐压测试。



  1、泄露电流测试

  在一个低值处开始施加交流电压并以约1000V/S的速度逐渐增加到表4规定的测试电压或失败发生。测试时间不应小于1分钟。记录泄露电流值。

  测试期间任何时候的泄露电流不应超过表4中的相应值。

  测试结束应迅速降压至零位,但是不能突然切断电源。

  2、耐电压的测试

  应逐渐施加交流电压到表4规定的耐压测试值然后立即降压,但是不能突然断电。电压变化速度应该约为1000V/S。

  如果没有发生击穿现象,则认为测试通过。
