解析SDG800系列信号源的EasyPulse技术

录入:edatop.com    点击:

  全新的鼎阳SDG800系列函数/任意波形发生器使用了SIGLENT自主创新的EasyPulse专利技术,该技术的特点是能产生不受频率影响的快速上升/下降沿的脉冲波形,且该脉冲波形的上升/下降时间可大范围精细可调,目前鼎阳推出的这款SDG800系列信号源支持的上升/下降时间最小为20ns,而已运用该专利技术并得到广大用户好评的SDG5000系列的上升/下降时间最小为6ns,相比于目前市面上普通的DDS信号发生器来说,采用EasyPulse专利技术的函数/任意波形发生器将拥有更出色的脉冲性能,下面让我们来详细看看SDG800系列中的这项技术。

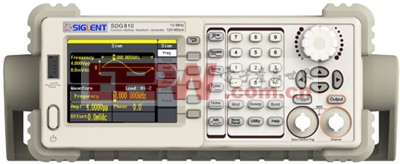

SDG800系列函数/任意波形外观总览

  目前市面上的信号发生器大多数采用的都是直接数字频率合成(DDS)技术,普通的信号源使用该技术产生脉冲波的方法是通过对DDS波形存储器填充原始脉冲数据来实现。根据不同的上升下降沿、脉宽,预先编辑好脉冲波形数据表,DDS就可以输出相应的脉冲波形。这样的脉冲波形边沿、脉宽是可以细调的,也达到低抖动的效果,但是也有很大的缺点:

  ●上升下降沿会受到频率的影响,在低频时边沿很缓慢;
  ●占空比不能做到很小,因为受到波形长度的限制;
  ●改变脉冲的频率、边沿、脉宽时,需要重新更新波形数据,那么当波形长度较大时需要长时间来改变脉冲的各个参数。

  而在SDG800系列中采用鼎阳科技自主创新的脉冲信号发生算法——EasyPulse技术,

  基于这项新的技术,SDG800信号源能够产生低抖动、不受频率影响的快速上升下降沿;占空比极小;边沿、脉宽可大范围精细调节。

  这项创新的EasyPulse技术克服了上述传统方法的缺点,表现在以下几点上:

  ●在全频段能够输出快速上升下降沿(20ns)的脉冲;
  ●低频率时脉宽同样可以保持最小40ns,占空比非常小;
  ●不需要更新任何波形数据,脉冲的各个参数可轻松、瞬间改变;
  ●边沿、脉宽可大范围调节。

  SDG800信号发生器脉冲信号的技术指标:

脉冲特性

脉冲宽度

最小 48ns ,最小分辨率 1 ns

上升 / 下降时间

20ns~1.6ks ( 10% ~ 90% ,典型值)

占空比

最小分辨率 0.1%

过冲

< 5%

抖动( Pk-Pk )

500ps+ 周期 *0.001% (典型值)

  下面通过几个测量来验证SDG800中EasyPulse脉冲信号的突出性能:

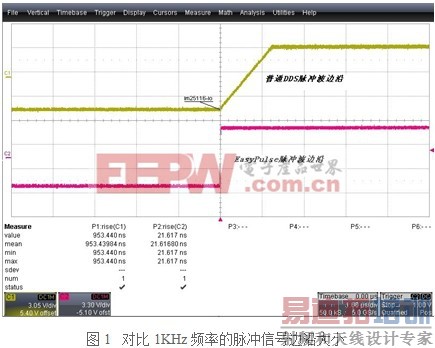

  如图1,输出1KHz频率脉冲时,EasyPulse脉冲仍然可以保持快速的上升沿和下降沿(约20ns);而普通的DDS脉冲边沿很缓慢。

[p]

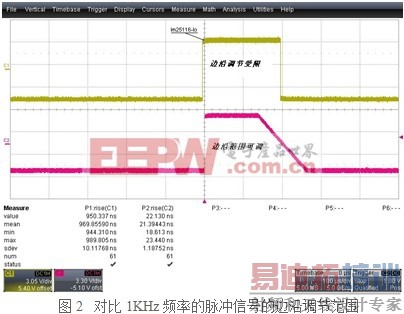

  如图2,EasyPulse脉冲的边沿可以大范围调节,最小边沿20ns,最大边沿可调到1.6Ks;而普通的DDS脉冲的边沿调节受到较大限制。

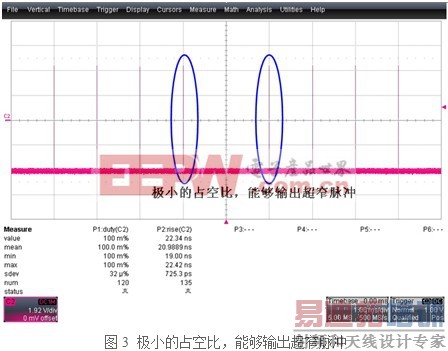

  如图3,占空比能够大范围调节,能够调到极小的占空比,能够输出超窄的脉冲波。

  综上所述,可以看出基于EasyPulse技术的脉冲信号的各项性能相当出色,不管是高频脉冲是低频脉冲,都能保持相当好的脉冲性能指标。

  SDG800系列函数/任意波形发生器拥有5、10、30MHz三种带宽,125MSa/s采样率,16Kpts任意波长度,配置丰富的调制类型,单通道输出,相比于SDG1000系列产品来说,将有更低的价格和更高的性价比,随着这款产品的面市,势必在低端信号源领域,特别是在取代模拟信号源的过程中将发挥着革新的作用。
