超声流量计探头安装位置对测量影响数值仿真研究
录入:edatop.com 点击:
0 前言
超声流量计近十年发展迅速,与传统流量计相比,具有无可动部件、管道中无阻挡件、无压力损失,测量范围宽、重复性高等优点,其中最为突出的优点是可用于大管径流量测量,且具有较高的测量精度。目前,多声道超声流量计广泛应用于国内外大型水电站输水管道的流量计量,以实现水轮机效率和状态的在线监测。此外,美国、荷兰、英国和德国等12个国家已将多声道超声流量计应用于15cm(6in)以上口径的天然气贸易输送计量。我国在“西气东输”工程中,也正在研究将超声流量计取代传统的孔板流量计达到准确计量、节能降耗的目的。但在其使用过程中存在一个亟待解决的问题,即受流量标准装置口径的限制,无法对大口径超声流量计进行实流标定。因此,近些年来研究人员也在探索对其进行非实流标定的方法,并取得了显著成果。时差式超声流量计的测量原理是基于长度和时间这两个基本量的结合,其导出量溯源性较好。对于符合国际标准的多声道超声流量计,其流量积分公式中的所有系数均是确定不变的,这为非实流标定方法精度打下了基础。
在落实和完善非实流标定方法的过程中,存在一个关键问题尚待研究和解决。美国国家规程(ASMEPTC18-2002)提到:超声探头相对于管道内壁凹陷或凸起会对测量产生影响。凹陷会使流场产生扭曲变形;凸起会使测量声道的流速不完整,导致测量值偏低。一般声道长度为1m时会偏低0.35%,5m时偏低0.05%,这个误差取决于超声传感器的设计和安装。虽然标准中已有提及,但学者对于该方面的研究却很少,缺乏强有力的理论分析和数据支撑。1996年VOSER通过数值仿真方法研究8声道超声流量计探头插入管道内壁对测量的影响,指出当口径大于2m且流速不低于0.1m/s时,探头对测量的影响可以在±0.5%以内,口径越小,探头对流场的影响越严重,测量误差越大。但文章中并未分析解释造成这种影响的原因,只给出了最后的定量结论。1998年LOWELL等通过试验方法验证了VOSER的结论,但同样缺少对结论的分析和解释。2006年RENALDAS利用温差式风速仪对探头凹陷在管壁的情况实测了各声道的速度分布,指出凹槽处流动会产生扭曲,破坏速度分布的对称性,进而对流量测量造成影响。文中的分析是对前人研究成果的补充和解释,但仍无法获知探头对管道内整个流场造成的影响。本文在前人研究工作的基础上,基于实流试验和数值仿真同时开展研究,对探头插入管道以及凹陷在管壁两个典型位置进行讨论。实流试验获得宏观的定量结论,且作为验证数值仿真的基础。再通过数值仿真从微观上分析探头对流场内部的影响,获得探头安装位置对流量测量的影响规律,进而定量给出探头影响引入的测量误差。
1 仿真模型建立
建模尺寸按照唐山汇中仪表公司DN50018声道超声流量计,声道布置形式以及流量计算参照ASMEPTC18-2002,如图1所示。
受篇幅限制,不对模型、网格建立以及重要参数的设置过程进行详细介绍,只给出最终的模型方案:将整个计算域分成三个部分,前直管段、超声流量计和后直管段,分别进行网格划分。其中,前、后直管段采用六面体网格,一方面保证了网格质量,另一方面大幅度减少了网格数量。由于靠近管壁处速度梯度较大,因此对壁面附近网格进行了局部加密,采用边界层网格,按照FirstRow(第一层网格尺寸)、GrowthFactor(尺寸增长系数)、Rows(层数)依次为1、1.1、15进行设置。超声流量计部分是流量计算的关键区域,特别是超声探头尺寸(直径12mm)相对管径(DN500)来说很小,因此采用了设置增长函数的四面体网格方案(图4),以各个探头为源面网格尺寸由小变大,保证了探头附近的网格局部加密。最终整个计算域的网格总数量为700万左右。湍流模型采用RSM,SIMPLE算法,一阶离散格式。边界条件为均匀速度入口,出流出口,体与体之间连接面采用交接面,介质为水,壁面光滑。
以下将对超声探头全伸和全缩两个典型位置的流场及其测量特性进行分析,在此之前先对DN50018声道各声道的命名进行规定,如图5所示,流体沿x轴正方向流动。
由于超声流量计上游及下游均为直管段,且没有阻流件影响,因此管道内部流场应为轴对称分布。以下仅给出了v=1.004m/s时最短声道1和最长声道5上轴向速度分布图和声道截面上轴向速度等值线图,来说明探头全伸对流场造成的影响。
由图6分析,探头伸入管道内部会在探头下游产生回流(图6)。对于上游侧的探头来说,回流正好位于声道上,因此呈现出负速度;而对于下游侧的探头,虽然也有回流存在,但却不在声道上,因此不会影响声道上的速度分布。整体来看,探头伸入管道造成了声道上速度分布的严重不对称(图7)。声道1和声道5对流场的影响趋势相同,但声道5探头伸入管道内的长度相对较短,因此对速度分布造成的影响没有声道1明显(图7b)。需要特别指出,声道1靠近下游侧的速度分布有一凹陷处(图7a),这是由于声道1和声道10探头距离较近,声道1下游侧正好位于声道1上游探头的尾迹区域,造成了两探头之间的相互影响。
与前述研究方法类似,以下仅给出v=0.994m/s时最短声道1和最长声道5上轴向速度分布图和声道截面上轴向速度等值线图,来说明探头全缩对流场造成的影响。
由图9可知,流体在流经探头位置时,由于在管壁内侧有一凹槽,流体在声道两端均会产生回流,出现负速度,使得沿声道速度分布基本对称(图10)。此外,凹槽内的流速相对较小,随着探头缩入管道内壁的长度逐渐减小,凹槽区逐渐减小,相应低流速区域也逐渐减小(图10)。
3 结论
通过对超声探头两个典型位置——全伸和全缩的数值仿真研究,得到以下结论。
(1)利用数值仿真进行超声探头对测量影响的研究,该方法是可行且有效的,本文提出了模型建立方法。
(2)探头全伸和全缩时都会造成流量测量的负误差,沿各声道均会产生负速度,但由于二者产生机理不同造成负速度出现的位置也不同。探头全伸时,由于声道一端位于探头下游尾迹区,回流产生负速度,而另一端不受影响,因此速度始终为正;探头全缩时,由于管壁有凹槽,使得凹槽区内的流速均较低,且声道两端均会产生回流,造成负速度。
(3)探头安装位置对流量测量的影响不可忽视。两个安装位置相比,探头全伸比全缩测量效果更好,因此推荐超声流量计采用探头插入管道这种安装方式来进行流量测量。(end)
超声流量计近十年发展迅速,与传统流量计相比,具有无可动部件、管道中无阻挡件、无压力损失,测量范围宽、重复性高等优点,其中最为突出的优点是可用于大管径流量测量,且具有较高的测量精度。目前,多声道超声流量计广泛应用于国内外大型水电站输水管道的流量计量,以实现水轮机效率和状态的在线监测。此外,美国、荷兰、英国和德国等12个国家已将多声道超声流量计应用于15cm(6in)以上口径的天然气贸易输送计量。我国在“西气东输”工程中,也正在研究将超声流量计取代传统的孔板流量计达到准确计量、节能降耗的目的。但在其使用过程中存在一个亟待解决的问题,即受流量标准装置口径的限制,无法对大口径超声流量计进行实流标定。因此,近些年来研究人员也在探索对其进行非实流标定的方法,并取得了显著成果。时差式超声流量计的测量原理是基于长度和时间这两个基本量的结合,其导出量溯源性较好。对于符合国际标准的多声道超声流量计,其流量积分公式中的所有系数均是确定不变的,这为非实流标定方法精度打下了基础。
在落实和完善非实流标定方法的过程中,存在一个关键问题尚待研究和解决。美国国家规程(ASMEPTC18-2002)提到:超声探头相对于管道内壁凹陷或凸起会对测量产生影响。凹陷会使流场产生扭曲变形;凸起会使测量声道的流速不完整,导致测量值偏低。一般声道长度为1m时会偏低0.35%,5m时偏低0.05%,这个误差取决于超声传感器的设计和安装。虽然标准中已有提及,但学者对于该方面的研究却很少,缺乏强有力的理论分析和数据支撑。1996年VOSER通过数值仿真方法研究8声道超声流量计探头插入管道内壁对测量的影响,指出当口径大于2m且流速不低于0.1m/s时,探头对测量的影响可以在±0.5%以内,口径越小,探头对流场的影响越严重,测量误差越大。但文章中并未分析解释造成这种影响的原因,只给出了最后的定量结论。1998年LOWELL等通过试验方法验证了VOSER的结论,但同样缺少对结论的分析和解释。2006年RENALDAS利用温差式风速仪对探头凹陷在管壁的情况实测了各声道的速度分布,指出凹槽处流动会产生扭曲,破坏速度分布的对称性,进而对流量测量造成影响。文中的分析是对前人研究成果的补充和解释,但仍无法获知探头对管道内整个流场造成的影响。本文在前人研究工作的基础上,基于实流试验和数值仿真同时开展研究,对探头插入管道以及凹陷在管壁两个典型位置进行讨论。实流试验获得宏观的定量结论,且作为验证数值仿真的基础。再通过数值仿真从微观上分析探头对流场内部的影响,获得探头安装位置对流量测量的影响规律,进而定量给出探头影响引入的测量误差。
1 仿真模型建立
建模尺寸按照唐山汇中仪表公司DN50018声道超声流量计,声道布置形式以及流量计算参照ASMEPTC18-2002,如图1所示。
图1 DN500 18声道超声流量计

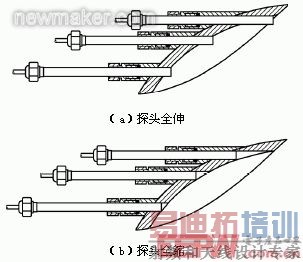

图2 探头安装位置

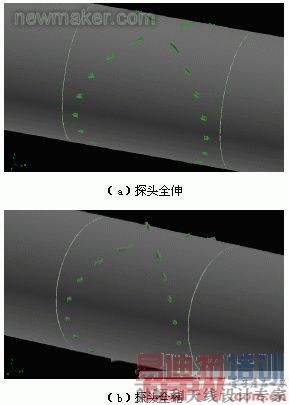

图3 建模模型

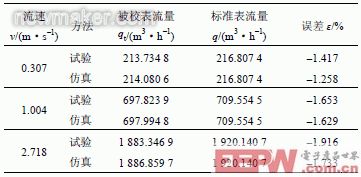

表1 试验仿真结果对比
受篇幅限制,不对模型、网格建立以及重要参数的设置过程进行详细介绍,只给出最终的模型方案:将整个计算域分成三个部分,前直管段、超声流量计和后直管段,分别进行网格划分。其中,前、后直管段采用六面体网格,一方面保证了网格质量,另一方面大幅度减少了网格数量。由于靠近管壁处速度梯度较大,因此对壁面附近网格进行了局部加密,采用边界层网格,按照FirstRow(第一层网格尺寸)、GrowthFactor(尺寸增长系数)、Rows(层数)依次为1、1.1、15进行设置。超声流量计部分是流量计算的关键区域,特别是超声探头尺寸(直径12mm)相对管径(DN500)来说很小,因此采用了设置增长函数的四面体网格方案(图4),以各个探头为源面网格尺寸由小变大,保证了探头附近的网格局部加密。最终整个计算域的网格总数量为700万左右。湍流模型采用RSM,SIMPLE算法,一阶离散格式。边界条件为均匀速度入口,出流出口,体与体之间连接面采用交接面,介质为水,壁面光滑。
图4 计算域网格剖分图
以下将对超声探头全伸和全缩两个典型位置的流场及其测量特性进行分析,在此之前先对DN50018声道各声道的命名进行规定,如图5所示,流体沿x轴正方向流动。

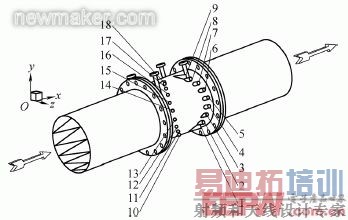

图5 18声道命名规定
由于超声流量计上游及下游均为直管段,且没有阻流件影响,因此管道内部流场应为轴对称分布。以下仅给出了v=1.004m/s时最短声道1和最长声道5上轴向速度分布图和声道截面上轴向速度等值线图,来说明探头全伸对流场造成的影响。
由图6分析,探头伸入管道内部会在探头下游产生回流(图6)。对于上游侧的探头来说,回流正好位于声道上,因此呈现出负速度;而对于下游侧的探头,虽然也有回流存在,但却不在声道上,因此不会影响声道上的速度分布。整体来看,探头伸入管道造成了声道上速度分布的严重不对称(图7)。声道1和声道5对流场的影响趋势相同,但声道5探头伸入管道内的长度相对较短,因此对速度分布造成的影响没有声道1明显(图7b)。需要特别指出,声道1靠近下游侧的速度分布有一凹陷处(图7a),这是由于声道1和声道10探头距离较近,声道1下游侧正好位于声道1上游探头的尾迹区域,造成了两探头之间的相互影响。

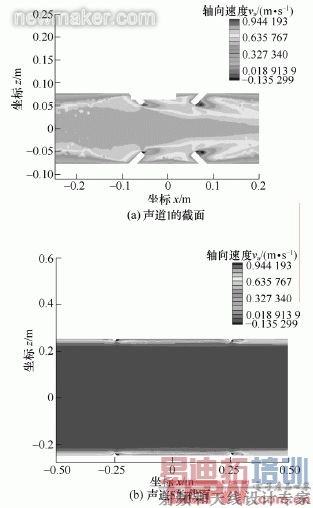

图6 声道截面轴向速度等值线图

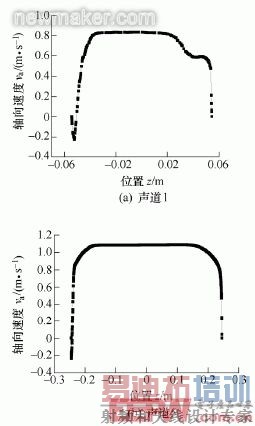

图7 沿声道轴向速度分布

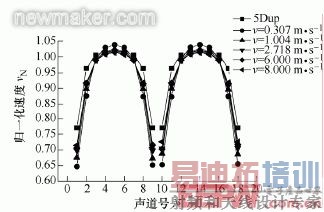

图8 探头全伸时18声道平均速度归一化比较

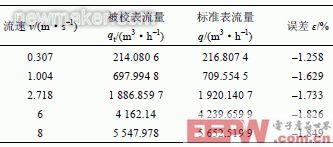

表2 流速增大时的仿真结果
与前述研究方法类似,以下仅给出v=0.994m/s时最短声道1和最长声道5上轴向速度分布图和声道截面上轴向速度等值线图,来说明探头全缩对流场造成的影响。
由图9可知,流体在流经探头位置时,由于在管壁内侧有一凹槽,流体在声道两端均会产生回流,出现负速度,使得沿声道速度分布基本对称(图10)。此外,凹槽内的流速相对较小,随着探头缩入管道内壁的长度逐渐减小,凹槽区逐渐减小,相应低流速区域也逐渐减小(图10)。
图9 声道截面轴向速度等值线图

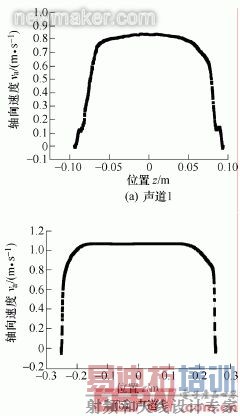

图10 沿声道轴向速度分布

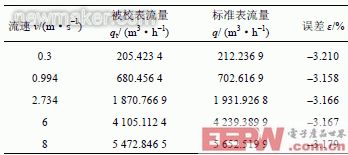

表3 探头全缩仿真结果

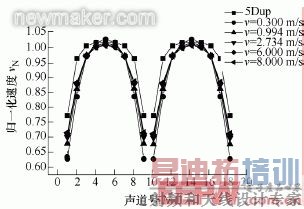

图11 探头全缩时18声道平均速度归一化比较
3 结论
通过对超声探头两个典型位置——全伸和全缩的数值仿真研究,得到以下结论。
(1)利用数值仿真进行超声探头对测量影响的研究,该方法是可行且有效的,本文提出了模型建立方法。
(2)探头全伸和全缩时都会造成流量测量的负误差,沿各声道均会产生负速度,但由于二者产生机理不同造成负速度出现的位置也不同。探头全伸时,由于声道一端位于探头下游尾迹区,回流产生负速度,而另一端不受影响,因此速度始终为正;探头全缩时,由于管壁有凹槽,使得凹槽区内的流速均较低,且声道两端均会产生回流,造成负速度。
(3)探头安装位置对流量测量的影响不可忽视。两个安装位置相比,探头全伸比全缩测量效果更好,因此推荐超声流量计采用探头插入管道这种安装方式来进行流量测量。(end)
