HPPP法检定高压天然气流量计
录入：edatop.com 点击：
（HighPressurePistonPlover简称HPPP）气体流量标准装置具有流量稳定、准确度高等特点。研究HPPP法原理并将其应用于天然气检定站场的检定工艺流程和量值传递溯源。
关键字： HPPP气体流量标准装置；量值溯源
天然气作为一种优质、高效、洁净的能源和化工原料，已经成为世界三大能源支柱之一。进入21世纪，我国天然气工业得到了迅速发展。天然气贸易交接计量在天然气作为商品的流通环节中起着举足轻重的作用。随着我国“西气东输”、“川气东送”、“海气登陆”、“俄气南下”和“液化天然气上岸”等多条跨地区、跨国界的天然气输气干线工程的实施和建设，天然气贸易量每年在成倍增长。因此，随着天然气贸易交接计量工作量的增加，天然气流量计量的准确性愈加成为关注的焦点[1]。由此针对校准气体流量计准确度的检定标准装置的研究工作也愈发显得重要。
1 常见气体流量标准装置
气体流量标准装置是能够提供确定准确度，用于校准工作流量计或流量计量系统，并在国家计量部门授权的检定装置上检定（或校准）其准确度的成套装置。气体流量标准装置结构各异，但至少应具备压源、测试管路、流量计量标准器具、流量调节阀及控制设备五个部分。通用的气体流量计量标定装置一般以空气为介质，而天然气流量计量标准是以天然气为介质。
气体流量标准装置的主要作用如下：
（1）作为流量量值统一与传递的标准设备，复现气体流量标准值；
（2）进行流量 仪表 的性能测试，确定仪表的准确度、稳定性等计量性能；
（3）开展气体流量计量技术、检定方法等有关的试验研究。
根据原理、准确度等级和现场条件等的不同，检定天然气流量计的气体流量标准装置的主要形式有钟罩式气体流量标准装置，PVTt法气体流量标准装置和HPPP法气体流量标准装置。
1.1 钟罩式气体流量标准装置
钟罩式气体流量标准装置在国内外较常采用。它是一个上部有顶盖下部开口的容器。液槽内由于盛满不易挥发的油（或水）而形成液封，因而钟罩内形成了一个密封的、可储气的容器空间。为了避免晃动，钟罩两边和钟罩内下部都装有导轨，立柱上也有导轨，通过滑轮配重物来平衡钟罩内的压力。当钟罩下降时，随着钟罩侵没在液体中深度的增加，钟罩所受浮力也增大。钟罩计量器上一般都有一个补偿机构使钟罩内的余压不随钟罩侵入水中或油中的深度而改变，保证钟罩计量器内气体的流动为定常流动。这样便可由钟罩下降距离求得与之对应排出气体的体积ΔV，再由下降这段距离所需要的时间Δt计算出通过流量计的流量。
钟罩式气体流量标准装置具有精度高、流量范围适中，原理和结构简单等优点，但它的工作压力较低（一般小于10kPa），不能满足高精度或大流量以及压力损失较大场合的要求。目前，世界上最大的钟罩装置的标准容积可达64m3，国内钟罩的最大容积为20m3。钟罩装置的气体国家基准的流量范围是（0.13～120）m3/h，不确定度为0.12%。
1.2 PVTt法气体流量标准装置
PVTt法气体流量标准装置是指某一段时间间隔Δt内，气体流入或流出容积为V的容器，根据容器内压力P和热力学温度T的变化，求得气体流量的标准装置，其结构简图如图1所示。
PVTt法气体流量标准装置的关键是如何精确标定标准容器的容积。使用气标法标定容器的容积，不确定度可以控制在0.105%以内。PVTt法装置的准确度优于0.11级，其国家基准的流量范围是（0.11～1300）m3/h，不确定度为0.105%（k=2）[2]。
2 HPPP法气体流量标准装置原理
HPPP法气体流量标准装置由具有恒定截面和已知容积的管段组成，活塞以自由置换或强制置换的方式在其内往复运动，根据活塞通过该管段所需时间可得到气体的标准体积流量。检测开关可确定活塞进入和离开标准管段的时间间隔，标准管段的容积采用水驱法由标准量器确定。
原级标准采用HPPP法首次应用于德国的Pigsar检定站，其装置的不确定度为0.01%[3]。HPPP法气体流量标准装置的工作介质可以为空气、天然气等多种气体。装置的流量范围和工作压力同样取决于标准管段的容积及其压力等级。在装置工作时，要确保活塞在标准管段内平稳移动，以获得较为稳定的标准气体流量，其结构简图如图2所示。 [p]
由于HPPP法的不确定度较小，因此在实际天然气流量计检定站中常常被用作原级检定标准。当它作为原级标准装置检定次级标准装置（以音速喷嘴气体流量标准装置为例）时，其检定流程如下：
分输站（天然气支干线）来气→分离器→一级稳压→小流量二级稳压→HPPP气缸→音速喷嘴气体流量标准，待检定结束后，经四通换向阀换向，活塞回位→压缩机→天然气支干线。
当它作为原级标准装置检定高准确度小口径流量计时，其流程如下：
分输站来气→分离器→一级稳压→小流量二级稳压→HPPP气缸→高精度小口径流量计，待检定结束后，经四通换向阀换向，活塞回位→压缩机→天然气支干线。
HPPP法检定步骤如下：
关闭位于侧面的阀门，打开最下面的阀门，天然气经调压、稳流后流经气缸及检定管路，当温度达到稳定要求后，关闭最下面的阀门，打开侧面的阀门，电机推动活塞匀速前进（活塞前后压差很小），当活塞达到第一个控制点时，控制系统准备就绪，当活塞达到第二个控制点时，控制系统记录下当前时间，脉冲记录设备开始记数，经过△t时间后，活塞达到第四个控制点时，控制系统记录下当前时间，脉冲记录设备停止记数，第二与第四控制点之间的体积为有效检定容积△V，由此可以计算到流经涡轮表的瞬时工况体积流量qv=△V/△t；活塞继续前进，当通过最后一个控制点后，打开位于右边的阀门，活塞停止前进，然后切换四通阀，天然气反向进入气缸，推动活塞回位，检定过程结束。
4 HPPP法量值传递溯源
从计量学的基本原理看，溯源性与准确性、一致性一样，是计量结果的一种基本属性。常常将其定义为计量结果可以通过连续的、已知不确定度的溯源链与合适的国际或国家标准相联系。溯源性是指在要求进行的测量过程与被认为是“基准的”或“无可争议的”某个量值或一组量值之间存在的一条连续的、相互联系的并经验证的通道（即溯源链）。具有完整溯源性的测量数据应该可以清晰地追溯到SI制基本单位[4]。
然而由于天然气属于易燃、易爆的动态可压缩气体，因此天然气流量量值溯源过程中安全性便成为首要约束条件，且天然气的流量量值不易于复现。天然气属于多组分混合气体，组分的变化会引起相对密度、发热量、压缩因子、等熵指数、临界流函数等物性参数的变化，而这些参数直接参与天然气流量计算，对流量结果有直接影响。所以要保证天然气计量最终结果的准确可靠，必须保证天然气流量计量和分析测试两个方面均具有良好的溯源性[5]。
对于高压天然气其流量量值溯源体系主要由原级标准装置（HPPP）、次级标准装置、工作级标准装置和核查标准装置组成。以采用三级标准检定，原级流量标准装置采用HPPP（流量范围8～480m3/h，不确定度U=0.06%）；次级流量标准装置采用音速喷嘴气体流量装置（流量范围8～1460m3/h，不确定度U=0.16%）；工作标准采用涡轮标准流量计（流量范围8～14000m3/h，不确定度U=0.25%）；超声流量计（流量范围20～14000m3/h，不确定度U=0.25%）作为核查标准为例，测量数据经过溯源最终可以追溯到时间和长度两个SI基准。其检定过程的量值传递溯源图如图3所示。
HPPP法被用作原级标准检定天然气流量计具有流量稳定、准确度高等特点，由于受技术限制在国内其应用并不广泛。在采用HPPP作为检定天然气流量计的标准装置建设过程中，必须加强与国际间的技术交流和量值比对，以实现我国天然气工业国际化发展。
参考文献
[1]StephenD，Baldwin，Unocal，etal.EconomicIm-pactofDifferentGasFlowMeasurementStandards[J].SocietyofPetroleumEngineers，1997:38-87.
[2]张永红.天然气流量计量（第二版）[M].北京：石油工业出版社，2001：148-152.
[3]张云田.高压天然气计量器具实标装置[J].城市燃气，2002，16（5）：23-24.
[4]陈庚良.论天然气组成分析的溯源性[J].石油与天然气化工，2008，37（3）：243.
[5]徐明，吴运逸.浅谈天然气流量量值溯源[J].石油工业技术监督，2009（2）：38.(end)
关键字： HPPP气体流量标准装置；量值溯源
天然气作为一种优质、高效、洁净的能源和化工原料，已经成为世界三大能源支柱之一。进入21世纪，我国天然气工业得到了迅速发展。天然气贸易交接计量在天然气作为商品的流通环节中起着举足轻重的作用。随着我国“西气东输”、“川气东送”、“海气登陆”、“俄气南下”和“液化天然气上岸”等多条跨地区、跨国界的天然气输气干线工程的实施和建设，天然气贸易量每年在成倍增长。因此，随着天然气贸易交接计量工作量的增加，天然气流量计量的准确性愈加成为关注的焦点[1]。由此针对校准气体流量计准确度的检定标准装置的研究工作也愈发显得重要。
1 常见气体流量标准装置
气体流量标准装置是能够提供确定准确度，用于校准工作流量计或流量计量系统，并在国家计量部门授权的检定装置上检定（或校准）其准确度的成套装置。气体流量标准装置结构各异，但至少应具备压源、测试管路、流量计量标准器具、流量调节阀及控制设备五个部分。通用的气体流量计量标定装置一般以空气为介质，而天然气流量计量标准是以天然气为介质。
气体流量标准装置的主要作用如下：
（1）作为流量量值统一与传递的标准设备，复现气体流量标准值；
（2）进行流量 仪表 的性能测试，确定仪表的准确度、稳定性等计量性能；
（3）开展气体流量计量技术、检定方法等有关的试验研究。
根据原理、准确度等级和现场条件等的不同，检定天然气流量计的气体流量标准装置的主要形式有钟罩式气体流量标准装置，PVTt法气体流量标准装置和HPPP法气体流量标准装置。
1.1 钟罩式气体流量标准装置
钟罩式气体流量标准装置在国内外较常采用。它是一个上部有顶盖下部开口的容器。液槽内由于盛满不易挥发的油（或水）而形成液封，因而钟罩内形成了一个密封的、可储气的容器空间。为了避免晃动，钟罩两边和钟罩内下部都装有导轨，立柱上也有导轨，通过滑轮配重物来平衡钟罩内的压力。当钟罩下降时，随着钟罩侵没在液体中深度的增加，钟罩所受浮力也增大。钟罩计量器上一般都有一个补偿机构使钟罩内的余压不随钟罩侵入水中或油中的深度而改变，保证钟罩计量器内气体的流动为定常流动。这样便可由钟罩下降距离求得与之对应排出气体的体积ΔV，再由下降这段距离所需要的时间Δt计算出通过流量计的流量。
钟罩式气体流量标准装置具有精度高、流量范围适中，原理和结构简单等优点，但它的工作压力较低（一般小于10kPa），不能满足高精度或大流量以及压力损失较大场合的要求。目前，世界上最大的钟罩装置的标准容积可达64m3，国内钟罩的最大容积为20m3。钟罩装置的气体国家基准的流量范围是（0.13～120）m3/h，不确定度为0.12%。
1.2 PVTt法气体流量标准装置
PVTt法气体流量标准装置是指某一段时间间隔Δt内，气体流入或流出容积为V的容器，根据容器内压力P和热力学温度T的变化，求得气体流量的标准装置，其结构简图如图1所示。

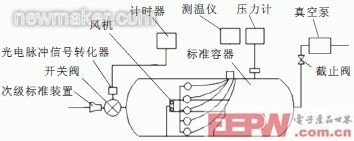

图1 PVTt法气体流量标准装置结构简图
PVTt法气体流量标准装置的关键是如何精确标定标准容器的容积。使用气标法标定容器的容积，不确定度可以控制在0.105%以内。PVTt法装置的准确度优于0.11级，其国家基准的流量范围是（0.11～1300）m3/h，不确定度为0.105%（k=2）[2]。
2 HPPP法气体流量标准装置原理
HPPP法气体流量标准装置由具有恒定截面和已知容积的管段组成，活塞以自由置换或强制置换的方式在其内往复运动，根据活塞通过该管段所需时间可得到气体的标准体积流量。检测开关可确定活塞进入和离开标准管段的时间间隔，标准管段的容积采用水驱法由标准量器确定。
原级标准采用HPPP法首次应用于德国的Pigsar检定站，其装置的不确定度为0.01%[3]。HPPP法气体流量标准装置的工作介质可以为空气、天然气等多种气体。装置的流量范围和工作压力同样取决于标准管段的容积及其压力等级。在装置工作时，要确保活塞在标准管段内平稳移动，以获得较为稳定的标准气体流量，其结构简图如图2所示。 [p]
图2 HPPP法气体流量标准装置图
由于HPPP法的不确定度较小，因此在实际天然气流量计检定站中常常被用作原级检定标准。当它作为原级标准装置检定次级标准装置（以音速喷嘴气体流量标准装置为例）时，其检定流程如下：
分输站（天然气支干线）来气→分离器→一级稳压→小流量二级稳压→HPPP气缸→音速喷嘴气体流量标准，待检定结束后，经四通换向阀换向，活塞回位→压缩机→天然气支干线。
当它作为原级标准装置检定高准确度小口径流量计时，其流程如下：
分输站来气→分离器→一级稳压→小流量二级稳压→HPPP气缸→高精度小口径流量计，待检定结束后，经四通换向阀换向，活塞回位→压缩机→天然气支干线。
HPPP法检定步骤如下：
关闭位于侧面的阀门，打开最下面的阀门，天然气经调压、稳流后流经气缸及检定管路，当温度达到稳定要求后，关闭最下面的阀门，打开侧面的阀门，电机推动活塞匀速前进（活塞前后压差很小），当活塞达到第一个控制点时，控制系统准备就绪，当活塞达到第二个控制点时，控制系统记录下当前时间，脉冲记录设备开始记数，经过△t时间后，活塞达到第四个控制点时，控制系统记录下当前时间，脉冲记录设备停止记数，第二与第四控制点之间的体积为有效检定容积△V，由此可以计算到流经涡轮表的瞬时工况体积流量qv=△V/△t；活塞继续前进，当通过最后一个控制点后，打开位于右边的阀门，活塞停止前进，然后切换四通阀，天然气反向进入气缸，推动活塞回位，检定过程结束。
4 HPPP法量值传递溯源
从计量学的基本原理看，溯源性与准确性、一致性一样，是计量结果的一种基本属性。常常将其定义为计量结果可以通过连续的、已知不确定度的溯源链与合适的国际或国家标准相联系。溯源性是指在要求进行的测量过程与被认为是“基准的”或“无可争议的”某个量值或一组量值之间存在的一条连续的、相互联系的并经验证的通道（即溯源链）。具有完整溯源性的测量数据应该可以清晰地追溯到SI制基本单位[4]。
然而由于天然气属于易燃、易爆的动态可压缩气体，因此天然气流量量值溯源过程中安全性便成为首要约束条件，且天然气的流量量值不易于复现。天然气属于多组分混合气体，组分的变化会引起相对密度、发热量、压缩因子、等熵指数、临界流函数等物性参数的变化，而这些参数直接参与天然气流量计算，对流量结果有直接影响。所以要保证天然气计量最终结果的准确可靠，必须保证天然气流量计量和分析测试两个方面均具有良好的溯源性[5]。
对于高压天然气其流量量值溯源体系主要由原级标准装置（HPPP）、次级标准装置、工作级标准装置和核查标准装置组成。以采用三级标准检定，原级流量标准装置采用HPPP（流量范围8～480m3/h，不确定度U=0.06%）；次级流量标准装置采用音速喷嘴气体流量装置（流量范围8～1460m3/h，不确定度U=0.16%）；工作标准采用涡轮标准流量计（流量范围8～14000m3/h，不确定度U=0.25%）；超声流量计（流量范围20～14000m3/h，不确定度U=0.25%）作为核查标准为例，测量数据经过溯源最终可以追溯到时间和长度两个SI基准。其检定过程的量值传递溯源图如图3所示。

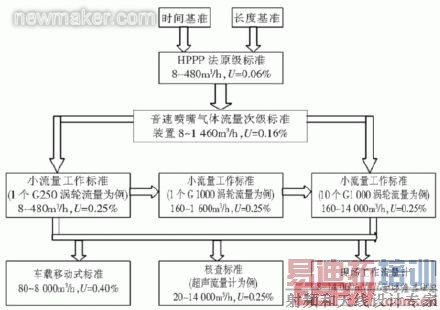

图4 HPPP法原级标准装置检定过程的量值溯源图
