浅谈无线远传水表的测试
录入：edatop.com 点击：
随着人们生活水平的不断提高，建筑、住宅条件的不断改善，人民群众对居住设施的智能化及安全性、舒适性、私密性的要求日益提高，无线智能远传水表系统以其安装便利、维护快捷、不受安装环境和布线限制等优点，成为了水表行业智能管理的主导系统。无线智能远传水表是整个系统的基础部分，是信息的产生单元，其参数的准确度决定了整个系统的性能指标。无线智能远传水表参数的测试是根据GB/T778.3－2007《封闭管道中水流量的测量》中《饮用冷水水表和热水水表》第3部分试验方法和试验设备的要求进行。
1 无线智能远传水表的测试
1.1 供电参数（静态工作电流）的测试
1.1.1 测试仪器要求
电流表：测量范围0～200μA，准确度等级1.0级；电压表：测量范围0～10V，准确度等级1.0级；稳压电源：电压0～5V连续可调，输出电流0～1A。
2.1.2 测试过程
取出被测设备内电池，按图1连接，将电源调至被测设备所标明的工作电压3.6V，接通电源，当电流表在大部分时间呈现较小读数且静止不变时，其读数即为静态工作电流实测值。
1.2.1 无线远传水表发射功能测试
（1）测试仪器要求。频谱仪：测量范围10kHz～1000MHz，综合测试仪0.4～1000MHz。
（2）测试过程。按图2连接被测设备和测试仪器，并使被测设备处于发射状态。使用频谱仪显示被测设备发射的无线信号的频谱。测上、下限频率值在规定使用频率范围之内（433.00～434.79MHz）即可。计算其中心频率，设定指配频率，计算带宽BW，主要满足BW≤200kHz的要求即可。频谱仪工作在发射功率测量模式，在显示区读取和记录被测设备的发射功率，变测值≤10mW满足设计要求即可。将测算得出的中心频率与指配频率相比较，计算相对误差≤10×10-6满足设计要求即可。杂散发射功率是指落在占用带宽之外的发射功率，实测值≤10μ即可满足设计要求。
（1）测试仪器要求。频谱仪：测量范围10kHZ～1000MHz；综合测试仪：0.4～1000MHZ；示波器：模拟带宽40MHz，灵敏度2mV/格。
（2）测试过程。按图3连接被测设备和测试仪器，并使被测设备处于接收状态。通过天线接口输入10kHz方波调制高频信号，在被测设备的输出端应有方波输出，通过示波器显示。逐步减少输入高频信号的幅值，直至被测设备的输出消失。方波刚刚消失时指示的高频信号强度，即为该被测设备的接收灵敏度，其值应优于90dBm。
2.1 数据的保持与恢复测试
2.1.1 仪器要求
电流表：测量范同0～200mA；准确度等级1.0级；电压表：测量范同0～10V；准确度等级1.0级；稳压电源：电源0～5V连续可调，双输出，输出电流0～1A。 [p]
2.1.2 测试过程
按图4连接，调整稳压电源至被测设备额定电压，通入适当水量，使无线远传水表系统正常工作。然后下调无线远传水表和集中器的电源电压使其中断工作。再下调抄表器的电源电压使其中断工作，10min后恢复正常供电，系统应能正常工作，此时各被测设备存储的数据应与断电前保持一致。
2.2 电源欠压提示测试
按图4连接，调整稳压电源至被测设备额定电压，通入适当水量，使被测设备正常工作。然后下调稳压电源使输出电压至被测设备欠压值，此时无线远传水表和集中器的欠压提示信息通过抄表器显示屏上显示，抄表器的欠压提示信息存抄表器显示屏上显示。
当发讯水表与电子控制单元之间连线断开时，电子控制单元应发出报警信号。
3 控制功能测试
3.1 磁保护功能测试
将无线远传水表安装在试验台上，使其正常工作。用符合《IC卡冷水水表》（CJ/T133－2007）中规定的磁环贴近发讯水表信号输出部位时，无线远传水表仍可正常工作。当使用大于上述磁环磁力的磁钢重复上步操作时，无线远传水表发出报警信号，根据设计要求可自动关闭阀门。
3.2 电控阀门执行功能试验
按照图4连接，并使控制式无线远传水表正常工作，然后按非正常用水的设定发出关闭电子阀门指令，阀门驱动装置正常工作，使阀门关闭，并且能够检测到关阀门的限位电子信号。
4 水表性能测试
4.1 电源电压影响测试
将无线远传水表按照图4连接，在电源电压为2.7V及4.2V时，任常用流量（qP），控制无线远传水表按指令正常开关电控阀门5次，无线远传水表能正常工作。
4.2 电子计数精度测试
4.2.1 测试仪器要求
脉冲发生器：9999±1脉冲。
4.2.2 测试过程
（Vα－1000）÷1000×100%
式中：α：被测设备转换系数，L/脉冲；
V：抄表器显示的水量，L。
5 结束语
综上所述，无线智能远传水表是一种新型的适合市场需求的抄表解决方案，依照以上设计的测试方法进行测量，满足规定参数指标要求的水表，在安装后工作状态稳定，水表数据采集准确，质量均为合格。(end)
1 无线智能远传水表的测试
1.1 供电参数（静态工作电流）的测试
1.1.1 测试仪器要求
电流表：测量范围0～200μA，准确度等级1.0级；电压表：测量范围0～10V，准确度等级1.0级；稳压电源：电压0～5V连续可调，输出电流0～1A。
2.1.2 测试过程
取出被测设备内电池，按图1连接，将电源调至被测设备所标明的工作电压3.6V，接通电源，当电流表在大部分时间呈现较小读数且静止不变时，其读数即为静态工作电流实测值。
1.2.1 无线远传水表发射功能测试
（1）测试仪器要求。频谱仪：测量范围10kHz～1000MHz，综合测试仪0.4～1000MHz。
（2）测试过程。按图2连接被测设备和测试仪器，并使被测设备处于发射状态。使用频谱仪显示被测设备发射的无线信号的频谱。测上、下限频率值在规定使用频率范围之内（433.00～434.79MHz）即可。计算其中心频率，设定指配频率，计算带宽BW，主要满足BW≤200kHz的要求即可。频谱仪工作在发射功率测量模式，在显示区读取和记录被测设备的发射功率，变测值≤10mW满足设计要求即可。将测算得出的中心频率与指配频率相比较，计算相对误差≤10×10-6满足设计要求即可。杂散发射功率是指落在占用带宽之外的发射功率，实测值≤10μ即可满足设计要求。
图2 无线远传水表发射功能测试连接示意图
（1）测试仪器要求。频谱仪：测量范围10kHZ～1000MHz；综合测试仪：0.4～1000MHZ；示波器：模拟带宽40MHz，灵敏度2mV/格。
（2）测试过程。按图3连接被测设备和测试仪器，并使被测设备处于接收状态。通过天线接口输入10kHz方波调制高频信号，在被测设备的输出端应有方波输出，通过示波器显示。逐步减少输入高频信号的幅值，直至被测设备的输出消失。方波刚刚消失时指示的高频信号强度，即为该被测设备的接收灵敏度，其值应优于90dBm。
图3 测试无线水表的揍收灵敏度的连接示意图
2.1 数据的保持与恢复测试
2.1.1 仪器要求
电流表：测量范同0～200mA；准确度等级1.0级；电压表：测量范同0～10V；准确度等级1.0级；稳压电源：电源0～5V连续可调，双输出，输出电流0～1A。 [p]
2.1.2 测试过程
按图4连接，调整稳压电源至被测设备额定电压，通入适当水量，使无线远传水表系统正常工作。然后下调无线远传水表和集中器的电源电压使其中断工作。再下调抄表器的电源电压使其中断工作，10min后恢复正常供电，系统应能正常工作，此时各被测设备存储的数据应与断电前保持一致。
2.2 电源欠压提示测试
按图4连接，调整稳压电源至被测设备额定电压，通入适当水量，使被测设备正常工作。然后下调稳压电源使输出电压至被测设备欠压值，此时无线远传水表和集中器的欠压提示信息通过抄表器显示屏上显示，抄表器的欠压提示信息存抄表器显示屏上显示。

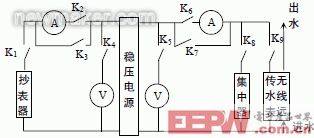

图4 信息输出测试连接示意图
