超声无损检测解决方案

录入:edatop.com    点击:

应用简介

无损检测(NDT)是科学研究和工业领域使用的分析技术,类型广泛,用以在不损害或永久改变材料、组件、系统的前提下评估其属性。 这是一种非常有用的技术,可以节省金钱和时间,因此广泛用于机械工程、电气工程和土木工程等许多领域的产品评估、故障排除和研究。常用无损检测方法包括:超声测试、磁粉检查、液体渗透测试、射线成像、远距离目视检查和涡流测试。本文将重点介绍超声测试设备,它是无损检测最受欢迎的仪器,也可用于测量厚度。

系统设计考虑和主要挑战

以前,实现超声成像系统需要大量高性能发射机和接收机,由此产生的是庞大且昂贵的系统。最近,集成技术的进步使得系统设计人 员能够采用尺寸更小、成本更低、更便携的成像解决方案,现场使用也简单得多。进一步发展的挑战是继续推动这些解决方案的集成,同时提高其性能和诊断能力,如下所示。

1,提高集成度以缩小便携仪器的尺寸并降低功耗,从而延长电池寿命并简化现场使用。 2,随着设备向小型化发展,尤其是以提升图像质量为目标时,散热问题变得很重要。 3,为提高信号穿透率以及进行谐波成像,需要较高的发射电压。声功率随着发射电压的提高而提高。

解决方案系统框图

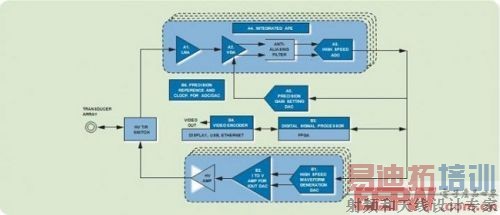

下图是超声无损检测设备的主信号处理链。


下图是超声无损检测设备的典型电源链,它既可以由电池供电,也可使用交流电。
