导弹部件电池自动化测试仪的研制

　　摘要：从分析某型号导弹部件电池实际测试过程出发，研制了基于单片机的导弹部件电池自动化测试仪;简单介绍了部件电池测试的原理，在此基础上详细介绍了该系统硬件各功能模块的设计思路和系统软件实现方法。试验结果表明，该仪器具有性能稳定可靠，实用性强，较高的测试精度，大大减少了导弹部件电池的测试时间，为某型号导弹部件电池测试提供了快速有效的测试方法和手段，具有重大的军事意义和显著的经济效益。

　　引言

　　目前在部队某型号导弹的部件电池测试过程中，号手手动插拔短接电缆次数较多，影响了测试效率，同时也容易出现人为误操作，造成测试设备甚至部件电池的损坏;另一方面，测试过程中需要记录的数据较多，都是操作号手人工记录，并且测试数据不能复现，在记录过程中难免出现误读、误判。为了防止人为原因造成设备损坏，提高测试效率，减小测试误差，防止数据误读，方便测试数据存取，利用较为成熟的嵌入式PC/104计算机自动控制与测试技术，将现有的导弹部件电池测试仪进行了自动化改进，研制了某型导弹部件电池自动测试仪，实现了导弹部件电池的自动化测试，并实现了数据的自动判读，减少操作号手的工作强度，有效地提高了测试效率，减小了测试误差，方便测试数据的读取，解决了目前部队部件电池测试过程中遇到的技术难题。

　　部件电池测试简介

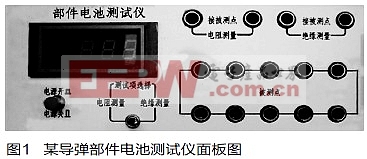

　　某型号导弹部件电池测试仪面板如图1所示。　　



　　部件电池测试分为电阻测量和绝缘测量两部分，通过拨动开关选择相应的测试内容，根据测试流程操作号手通过用短接电缆连接相关的被测点，在四位一体的LED数码管上显示所测量点的阻值，通过与技术要求值比较，判断所测量点的阻值是否符合要求，从而得到所测的部件电池是否达标。在测试过程中号手插拔短接电缆次数较多，影响了测试效率，同时也容易出现人为误操作，造成测试设备甚至部件电池的损坏，需要记录的数据也较多，都是操作号手人工记录与判读，因测试数据不能复现，在记录过程中难免出现误读、误判。为了防止人为原因造成设备损坏，提高测试效率，减小测试误差，防止数据误读，方便测试数据存取，将现有的某导弹部件电池测试仪进行了自动化改进。

　　系统硬件设计与实现

　　根据导弹部件电池自动化测试仪的总体功能要求，结合该导弹部件电池及其测试设备的工作原理和特点，利用较为成熟嵌入式计算机系统、自动控制技术和智能检测技术，确定了基于PC104的导弹部件电池自动化测试仪的硬件结构，如图2所示。
