示波器的信号波形合成
录入：edatop.com 点击：
一、 设计方案
1.1方波产生电路
555定时器构成多谐振荡电路
。电路幅值与占空比可调，产生的方波为单极性，波形上升沿较陡
1.2分频电路
由十六进制计数器
74LS163和触发器HEF4013构成分频电路。计数器进行奇数次分频，触发器进行二分频。电路占空比为50%
1.3滤波电路
由运放
TL072和无源元件RC组成二阶有源带通滤波电路。该电路既可以滤除直流和高次谐波分量，又可以放大电压
1.4移相电路
如 图
-1所示，RC等幅移相电路。电路可调相范围为0～90°，幅度恒定。
图
-1
1.5加法电路
同相求和电路。可实现多路信号相加，但稳定性不高
1.6峰峰值检测电路
利用场效应管和电容等构成峰峰值检测电路。电路性能稳定，检测精度良好，但在高频范围内检测精度一般。
二、
参数分析及计算
2.1 方波产生电路频率及占空比计算
由555定时器组成的多谐振荡器如图
-2所示。该电路通过对电容C的充放电得到周期性矩形波。由振荡频率公式
，占空比公式
知，若要使方波频率为
300kHZ，应满足
，同时调节滑动变阻器，使其上下端阻值相等，得到占空比为
50%的方波。
，占空比公式
知，若要使方波频率为
300kHZ，应满足
，同时调节滑动变阻器，使其上下端阻值相等，得到占空比为
50%的方波。
图
-2
2.2 分频电路参数计算

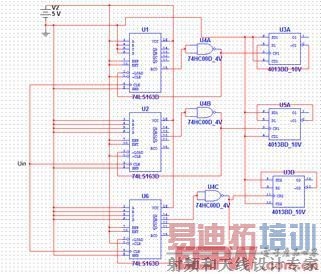

分频电路如 图
-3所示。将多谐振荡器得到的方波经过分频器进行15分频、5分频、3分频，再经过D触发器二分频，从而得到占空比为50%的10kHZ,30kHZ,50kHZ的方波，用于后级滤波使用。
图
-3
2.3滤波电路参数计算

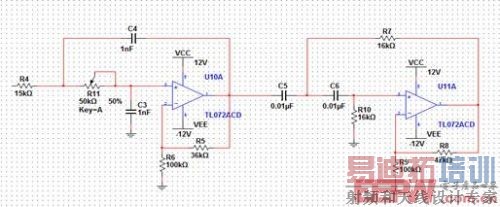

滤波电路如图
-4所示，该滤波器为二阶带通滤波器。高通部分用于滤除直流分量，低通部分用于滤出10kHZ,30kHZ,50kHZ的正弦波。由截止频率公式
，分别计算得截止频率为12kHZ,32kHZ,53kHZ时的电阻电容参数。为防止电路起振，放大倍数均取1.5倍以下。
，分别计算得截止频率为12kHZ,32kHZ,53kHZ时的电阻电容参数。为防止电路起振，放大倍数均取1.5倍以下。
图
-4 [p]
2.4移相电路参数计算
移相电路如图1-4-2所示,利用放大器的差动输入，在
处产生+90度相移。若以产生90度相移的频率为中心，频率偏离时，其相角为：
。为了获得任意的相角，选择适当的电容值0.01u，因为
，通过5K滑动变阻器的调节即可实现相位调节。
处产生+90度相移。若以产生90度相移的频率为中心，频率偏离时，其相角为：
。为了获得任意的相角，选择适当的电容值0.01u，因为
，通过5K滑动变阻器的调节即可实现相位调节。2.5加法电路参数计算
根据方波的傅里叶展开式
三角波的傅里叶展开式
，将三路正弦波幅值和相位分别调至与公式相符，相加后即得所需波形。
三角波的傅里叶展开式
，将三路正弦波幅值和相位分别调至与公式相符，相加后即得所需波形。2.6峰峰值检测电路参数计算
峰峰值检测电路如图
-5所示，利用两片TL072比较跟随，电容充放电，场效应管保持峰值从而实现峰值检测功能。
图
-5
三、
系统测试数据
测试方案
(
1) 测试各模块输出的方波，正弦波的幅值，频率与波形。
(
2) 调节正弦波幅值，相位至满足傅里叶关系，测试合成波形数据。
(3) 对各输出正弦波进行峰值检测测试，计算误差。
测试仪器
数字存储示波器：鼎阳（
SIGLENT） SDS1102CFL 100MHz 2GSa/s
经测试所得实验数据如表一所示。测试波形如图
-6至图-12所示。滤波所得正弦波误差为0%，合成方波峰值与设计要求
值相差0.6V。
表一
信号合成电路测试数据
输出信号 | 正弦波一 | 正弦波二 | 正弦波三 | 两路合成方波 | 三路合成方波 | 三角波 |
频率
(KHZ)
| 10.04 | 30.1 | 50.15 | 10.03 | 10.04 | 10.04 |
幅值
(V)
| 6 | 2 | 1.19 | 5.6 | 5.68 | 9.04 |
用
SDS1202CFL测试显示波形如下：
图
-6 分频后方波
图-7 10kHZ正弦波
图
-830kHZ正弦波
图-9
50kHZ正弦波
图
-10基波、三次谐波合成方波
图-11
基波、三次、五次谐波合成方波
图
-12合成三角波
四、参考文献
[1]康华光
.电子技术基础模拟部分[R].北京：高等教育出版社，2006.1
[2]李先允
.姜宁秋.电力电子技术[R].北京：中国电力出版社，2006
