用LED寻找故障的电缆测试仪

　　本例描述了一个简单的 电缆测试仪 ，它能形象地显示出一根16线电缆束（用于超声辅助驻车系统）的通断问题。一家承包商小批量地生产该线束，因此不适合采用自动化测试仪。为简单起见，用测试信号驱动几只LED，形象化地表示出通断情况。

　　图1中的电路产生一个从0至15的二进制数（0000至1111）。可以用一只555定时器和一个二进制计数器生成这些数，不过本电路采用的是一个微型8 Pin微控制器。一根四线总线将数字传给两只4-16线74HC154译码器，在它的16根线上产生有效的低信号。用一只74HC04反相器将驱动译码的输出反相，为电缆束中的每根线提供一个LED驱动信号和限流电阻。

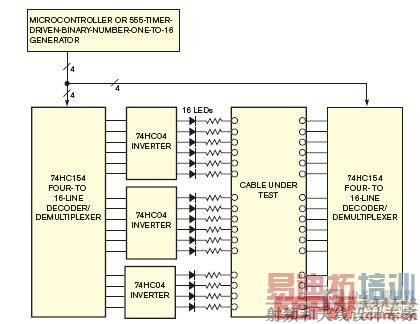

　　图1，一对4-16线分路器可选择被测电缆束中的导线。

　　当电路扫描线束时，测试仪应为好的导线提供唯一的发光LED。如果扫描足够快，所有LED看来都是发光的，虽然每个只是发光1/16的时间。图2表示用8只LED的完整电路，但它有16只LED的空间。
如果线束中有断线、错误电线位置，或其它通断故障，则会直接使相应LED熄灭。电线交换也会使两只LED熄灭。同时，只有一个阴极有高电平驱动，其它则为低电平，以及只有阴极为低电平驱动，其它则为高电平。因此只有正确连接的线可以通过这个测试。

　　如果需要测试多于16根线的线束，可以将多个译码器级联使用。以同样方式，还可以使用大管脚数的微控制器。

　　图2，电缆束测试仪用LED指示良好的连接。
