如何用泰克示波器测量超低频波形

录入:edatop.com    点击:

在我们日常的调试电路板和 测量 的过程中,初始化 示波器 时,往往我们“偷了一下懒”,按一下示波器上的“自动设置”按钮即可。

但是,你们有没有遇到过测量超低频波形的时候呢?比如: 2Hz 以下,甚至 1Hz 以下?这个时候,那个“自动设置”就不起作用了。下面就以实例说明如何测量超低频波形的方法:

下面我们测量一个频率为 0.7Hz , Vpp 是 3.5 的正弦波(假设我们开始不知道它是什么波形,需要测量去发现)。

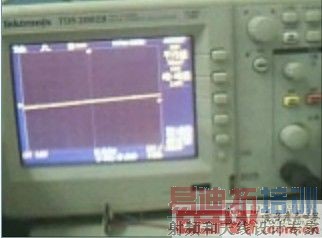

当我们按下示波器“自动设置”的时候发生什么后果?让我们看看它的波形:

波形

这是啥波形啊?不就是没有波形吗?呵呵,别着急,别让示波器的假像迷惑了。这个时候频率太低,如果示波器采样显示跟随不上的话,就好像没有波形一样了。那我们看一下,调整一下“秒 / 格”按钮,使每秒占用的格数减小,再调整一下“伏 / 格”按钮,看效果如何:

调整一下

是不是可以清楚是看出是正弦波了?呵呵,细心的朋友还可以看出来,由于示波器显示方式的原因,屏幕上会有一部分波形为黑色,这与示波器的扫描方式有关。
