福禄克DTX系列永久链路的校准问题

通常维信仪器的技术人员会接到众多的用户询问关于FLUKE线缆测试仪永久链路的校准问题，他们大多数存在的问题既是测试结果不稳定、相差的DB值余量比较大甚至是无法测试等等。

通常出现类似的“故障”我们在此统称为软性故障。如果稍加留意的话，你会发现在说明书的首页当中就有对永久链路的校准定义，配置以校准适配器官方的建议是首次使用永久链路之后的40个小时对其性能进行校准、以保持良好的兼容性。下面我们将详细的介绍一下如何使用永久链路适配器对永久链路进行校准服务，以解决目前大部分存在的FLUKE线缆测试仪永久链路的校准问题。

需要说明的是本文中介绍的DTX-PLCAL校准适配器仅对DTX-PLA002永久链路适用，如果您手头上有DTX-PLA001或者DSP-LIA101S配合DSP-PM06 适配器, 那么您只能选择DSP-PLCAL module校准适配器来完成永久链路的校准过程。

认识一下校准适配器模块：

在正式校准之前请遵循如下的步骤进行：

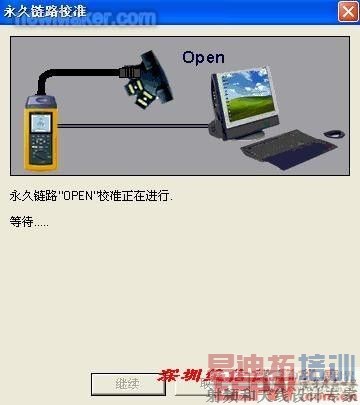

首先，通过USB电缆连接适配器的主机，可以通过电脑来控制线路分析仪对设备进行校准，校准OPEN指标正在进行；

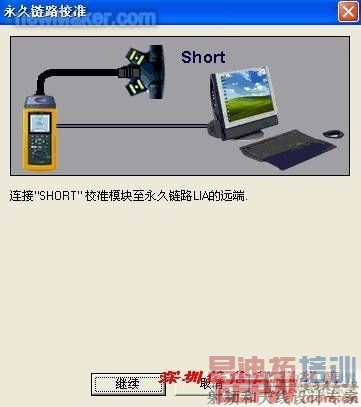

其次，把接头同校准适配器的shot端口连接起来，对shot指标进行校准；

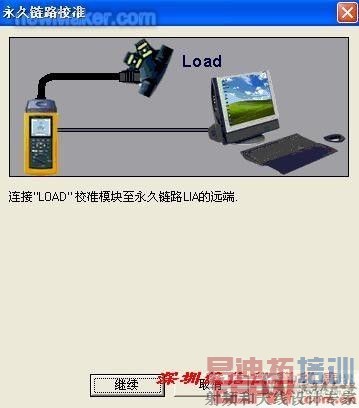

第三步，是对load指标进行校准，也是校准的关键性一步； [p]

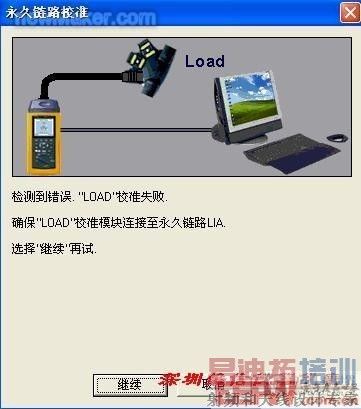

一旦load指标测试不过，代表该条链路需要维修或者已经超出了可控的精度范围；

在所有步骤进行完毕之后，需要连接主机和远端通过TH口进行测试，PASS之后的精度范围能提高到0.1db。已经是相当精确了。

对比以下的测试结果分析

校准之前的测试结果：

校准之后的测试结果：

In this example, the DTX-PLCAL hardly made a difference, indicatingthat the calibration constants within the adapter and the DTXCableAnalyzer itself are within the very tight specificationdefined by Fluke Networks.
