福禄克红外热像仪应用于空调的工作原理

录入:edatop.com    点击:

自然界任何物体,只要温度高于绝对零度(-273.15℃),就会以电磁辐射的形式在非常宽的波长范围内发射能量,产生电磁波(辐射能)。

常用的工业红外热像仪,其工作波段通常在8-14μm的长波波段,温度范围一般在-20-600℃以内。

红外热像仪是一种新型的光电探测设备,可将被测目标表面的热信息瞬间可视化,快速定位故障,并且在专业的分析软件的帮助下,可进行分析,完成空调设备的供电设备、压缩机、管道、出风口等检测工作,保证空调能够高效、持续的运行。

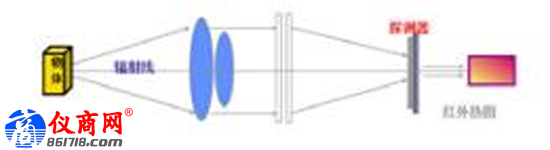

热像仪由两个基本部分组成:光学器件和探测器。

光学器件将物体发出的红外辐射聚集到探测器上,探测器把入射的辐射转换成电信号,进而被处理成可见图像,即热图。


一、红外热像仪特点

热像仪是一种最先进的科技产品,与传统的检测工具相比较,具有自己鲜明的特点:

•热像仪可以对运动的物体进行测温,而普通测温仪表很难做到这一点;

•可以借助显微镜头对直径为几微米或更小的目标进行测温;

•可以快速进行设备的热诊断;

•灵敏度高,根据其型号的不同,可以分辨0.1℃或者更小的温差;

•不会对所测量的温度场产生干扰。这是比直接接触测温的仪器如热电偶的优越之处;

•测温范围大。根据型号的不同,一般热像仪均可测量0℃-2000℃的范围;

•使用安全。由于测量的非接触性,使得热像仪使用起来非常安全。由于其独特的性能,它在军事、工业、医学以及科研等许多方面发挥着巨大的作用。而且现代热像仪的结构正逐渐趋于小型化和智能化,性能在不断提高,使用也更加灵活方便,因此红外热像技术的应用范围必将不断扩大,其应用水平也必将不断提高。

二、供电系统检测

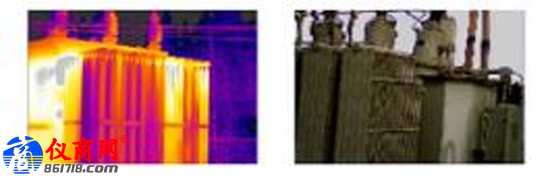

1. 变压器检测

变压器箱体由于油路管道堵塞、涡流损耗、内部异常、铁芯绝缘不良等造成发热,红外热像仪对变压器箱体的检测可以使变压器箱体始终处于正常温度,避免变压器因温度过高而损坏。

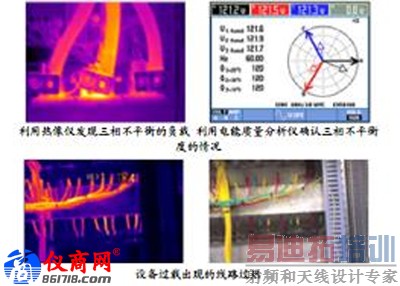

2. 供电质量检测

由于变频空调的大量使用,很容易导致电能质量问题,容易给其他设备带来威胁。

(1)过载:就是负荷过大,超过了设备本身的额定负载,产生的现象是电流过大,用电设备发热,线路长期过载会降低线路绝缘水平,甚至烧毁设备或线路;

(2)三相不平衡:是指在电力系统中三相电流(或电压)幅值不一致,且幅值差超过规定范围。变压器内产生环流(及过热), 并可使电动机的效率降低。

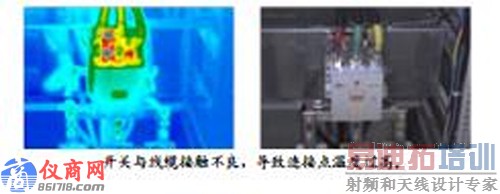

3. 电气设备接触不良检测

所谓电气设备热缺陷,通常是指通过一定手段检测得到,由于其内在或外在原因所造成的发热现象。根据缺陷所产生的原因不同,我们通常归纳为以下几类:

(1)长期暴露在空气中的部件,由于温度湿度的影响,或表面结垢而引起的接触不良。

(2)由于外力作用所引起的部件损伤,因而使得导电截面积减少而产生的发热。如接头连接不良,螺栓、圈未压紧或过紧。

(3)长期运行腐蚀氧化;大气中的活性气体、灰尘引起的腐蚀;元器件材质不良,加工安装工艺不好造成导体损伤;机械振动等各种原因所造成的导体实际截面降低。

(4)负荷电流不稳或超标等。

(5)由于电器内部本身故障,如内部连接部件接触不良导致的电阻过大。


三、空调压缩机及空调管线检测

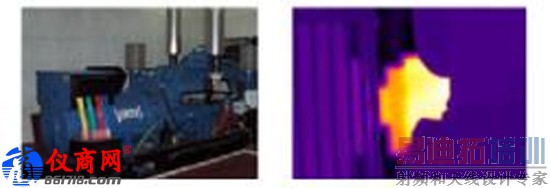

(1)油机发电机组检测

油机工作时,轴承因高速运转摩擦产生大量热量,应用热像仪可以检测轴承工作温度,用于分析轴承润滑情况和工作状态。

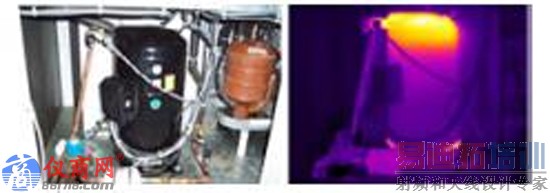

(2)空调压缩机温度检测

由于空调压缩机内部磨损导致异常(比如缺油或内部装配过盈严重),或压缩机内泄漏,而导致压缩机温度超过,所以在空调工作时需要检查压缩机的工作温度状态(压缩机正常工作时,顶部温度较高)。


(3)空调管道泄漏

通常会使用管道输送蒸汽、原料、产品等,通常管道内会包裹保温隔热层,通过红外热像仪可以方便地查看管道的保温隔热层有无损坏,或是管道法兰的连接处是否有泄漏。利用红外热像仪快速定位问题所在,从而降低维护工作量和减少过维护都是节能!


四、空调出风口调节及节能检测

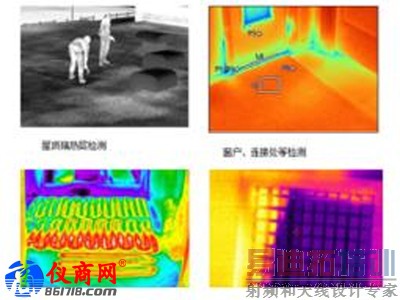

利用热像仪可以对建筑进行以下方面的检测,达到减少能量损失,节约能源的目的:

•隔热层缺失或损坏状况

•寻找建筑损坏部位

•查找水份积聚区域

•用于屋顶及旧建筑翻修


随着夏季的来临,空调如何保持高效持续运行,给每位工程维护人员带来挑战,福禄克红外热像仪可以及时、快速、准确的 发现空调运行中出现的每一个隐患点或故障点,高效而节能。
