比例电路设计消除数字电位器的25%误差影响

录入:edatop.com    点击:

  概述

  机械式电位器和数字电位器都存在不确定的端到端公差,Maxim的数字电位器端到端阻值误差典型值为20%~30%。数字电位器与其它电阻串联构成分压网络时,这个阻值的偏差可能引发一些问题,造成电压的变化量超出容许的误差范围。

  本应用笔记讨论了一种比例电路设计方法,把电阻偏差转换成可接受的电流变化量,可有效消除电压的变化。在此处给出的电路中,电压输出取决于电位器的比值,设计中也可以很好地控制温度系数。

  比例电路设计

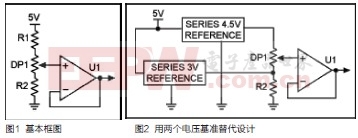

  该设计所面临的直接问题是:3%的误差可能导致电压在3V至4.5V之间变化。利用图1所示框图,可进行基本计算。数字电位器是50k(25%容差),R1为16.5k(1%),R2为100k(1%)。电位器端到端电阻25%的容差是设计中的最大误差源。

  现在考虑用不同的抽头电阻进行相同计算,如果电位器是37.5k,顶端电压为4.46V,底端为3.25V;如果电位器为62.5k,则顶端电压为4.54V,底端电压为2.79V。此电路中,由于电位器端到端阻值偏差较大,不能采用这种基本架构解决电压变化问题。图2电路只是利用电位器的电阻比进行分压。
