基于Xilinx IP核FIR滤波器的设计与实现

　　这篇文章主要利用Xilinx提供的IP核实现FIR滤波器的设计，包括单路滤波器的设计、多路滤波器的设计，并对设计结果进行了Modelsim和Matlab的仿真。

　　Xilinx的FIR IP核为滤波器的设计带来了方便，设计者只要利用Matlab生成目标滤波器的系数，再将该系数导入IP核中，便能定制自己的滤波器。并且它能设计各种类型的滤波器包括单速率滤波器、插值滤波器、希尔伯特滤波器等等。它除了能设计单路滤波器外还能设计多路滤波器。以下分别介绍单路滤波器及多路滤波器的设计。

　　单路滤波器的设计

　　用Matlab生成滤波器的系数

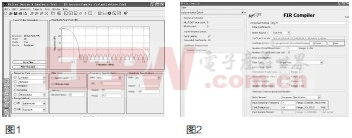

　　用Matlab的Filter Design & Analysis Tool生成滤波器系数，如图1所示。采样频率为3MHz，通带频率0.1MHz，阻带频率0.3MHz，39阶FIR低通滤波器，并将系数导出，转换为整数，有效位数16位，保存为.coe格式，如图2所示。

　　将.coe格式的滤波器系数导入FIR IP核，及相应选项的设置

　　利用ISE软件添加FIR IP核，并打开，如图3所示，点击图中红框中的Browse，就能添加.coe文件，将滤波器系数导入FIR IP核。
