JX-5型 书监测仪常见故障排除

　　随着科学技术的发展,国内大部分图书馆逐步实现了以计算机为核心的现代化图书管理模式,其中流通部门的开架借阅是最受读者欢迎的服务项目。在开展开架借阅服务的工作中,由于读者道德水平的差异,许多图书馆的图书丢失相当严重。为了有效的防止图书文献的丢失,确保开架借阅的服务质量,JX-5图书监测仪开始广泛地应用在各类图书馆。

　　1　图书监测仪的基本原理与安装、调试

　　JX-5型图书监测仪是属于电磁感应类监测系统EMSS(Electronical Magnetic SurVeillance System)设备。它利用电磁感应原理设计制造,在固定安装的监测支架内通入稳定和失真极小的正弦基波频率,由支架内的发射线圈建立f0=2KH的电磁场;利用另一支架内的接收线圈,对中心频率为f40=16KH的信号实施监测。当装有磁条的图书文献通过监测支架时,根据电磁感应原理,磁条将会产生涡电流,在f0的磁场中磁饱和而被激励出16KH谐波。由接收线圈内的电路选频、识别、放大后,监测仪发出声、光自动报警。

　　图书监测仪安装:监测仪安装要远离干扰源,安装标准接地线,否则仪器工作不稳定。安装监测支架以东西方向最佳,当检测南北方向时,发射支架要放在东侧,减少地磁的影响。光电计数器要避免强光照射,防止计数错误。监测支架要平行对齐,支架间宽度应该在70~80cm范围内,监测仪与监测支架之间应保持二米以上的距离,发射和接收的联线要尽量分开走线,以免产生干扰。

　　图书监测仪的调试:先将工作选择旋钮置于试机档,开启电源预热5分钟后,调节调零旋钮使指针到零位,这时仪器的工作电流应该在0.8~1.3A左右。取一本已装好磁条的书通过探测支架,可以正常报警后,再把工作选择置于低、中、高三档进行监测实验。监测仪每次开关启动的时间间隔必须在2分钟以上,监测支架不能受潮,否则会降低发射线圈和接受线圈的Q值,影响探测精度。光电计数器的光电头必须对准,而且光电头上不能有污迹,以免计数不准。 [p]

　　2　图书监测仪的常见故障排除和分析

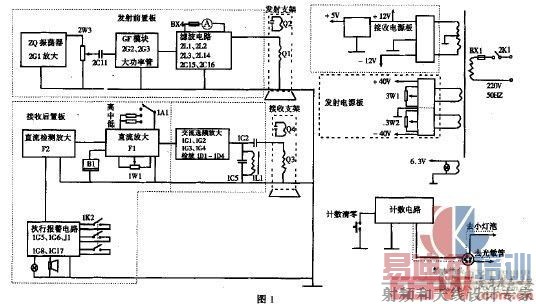

　　下面根据JX-5图书监测仪的原理图,分析解说监测仪常见故障的排除方法。

　　故障1:监测仪不报警,发射电流表指示为零,检查+40V电源BX2保险熔断,更换1A保险后仍无电流。打开机箱用万用表测量+40V电压为零,拆下+40V电源调整管CD77-1B(实际是MJE2955)测量发现损坏。更换相同型号的(放大倍数是60)并且重新微调3W1使电压输出在+40V即可。分析:JX-5图书监测仪的电源设计比较简陋,长期工作时发热严重,是故障的多发点。所以在更换时要选用Vce≥300V,Icm≥15A,80≥β≥50的优质大功率管。

　　故障2:监测仪不报警,发射电流表指示为零,发射保险BX4熔断,更换2A保险后仍无电流。用万用表测量±40V电压正常,检查2L3电压只有2V左右(正常值为交流30V),测量2G2,2G3各脚电压,其中2G2的基极与发射极之间电压为零(正常值0.3V),拆下后发现击穿损坏,更换后正常。

　　分析:监测仪的发射部分设计比较独特,厂家使用专门提供的模块GF来保证工作效率,而且GF模块对两只大功率管要求较高。即:Vce≥500V,Icm≥15A,fT≥10M,β值配对在20~40之间,且饱和压降要小。一般来说发射电路的工作效率都不会太高(≤70%),所以电路工作时功耗较大,管子发热厉害。建议最好在机箱内加装25W以上的风扇散热,减少因为发热引起的故障。

　　故障3:监测仪发射电流偏小,只有0.6A左右,测量电源电压和2L3电压正常,但2C14的电压只有40V,(正常值是交流90~110V左右),更换同型号的电容后正常。

　　分析:2C14是油浸纸介电容器,长期使用后容易出现容量减小的故障。更换时注意必须用原型号替换,不能用其它类型相同耐压和容量的电容代替,因为电容除了我们常用的耐压和容量之外还有功率大小之分。

　　故障4:监测仪发射电流正常,灯光报警正常,但没有声音报警。用万用表测量1BG7和J1工作正常,单结管1T2发热严重,拆下测量发现损坏,更换后正常工作。

　　分析:该电路为了满足报警音量,1T2工作电流较大。为了延长寿命,可以适当增加1R39的阻值,不过报警音量会减小。

　　故障5:监测仪发射电流正常,调零旋钮不起作用,仪器始终报警。测量电源电压和2L3,2C14以及接收线圈Q3各点电压正常。调节1W1时发现1R19电压无变化,更换相同型号的1W1后正常。分析:多圈电位器1W1内部是用很细的电阻丝绕制,在反复调节后容易断路损坏,属于易损件。故障6:监测仪发射电流正常,调零旋钮可以调节,但不能调到零位,经常误报警,其它各点电压正常。

　　分析:JX-5图书监测仪使用了大量的电阻、电容、二极管、三极管和集成用运放,由于元件随着时间的老化和温度变化等原因,原来电路的调零会发生漂移,所以图书监测仪在使用一段时间后可以按以下步骤重新调零。

　　接收部分的调试:拔掉发射板,打开电源,调零μA表(B1)有一指示,调整调零旋钮到35μA时报警即可。如果不能,则要先检查F1的±12V电源,微调1W2,1W3或者改变1R17的电阻值使之满足要求。发射部分的调试:将刚才拔掉的发射板再插好,重新开机,此时调零μA表向左偏。这时先把调零旋钮调到μA表能转动的位置(即不向左打死),然后调整±40V电源电压(电源电压范围±38V~±48V),使μA表尽量向右偏,再调整木架中的线圈或接受前置板的1L1磁芯间隙,反复几次后使发射板插入和拔掉时μA表指针基本不变为止。至此调整结束,机器恢复正常。

　　故障7:监测仪发射电流正常,调零旋钮可以调节到零位,但经常误报警,有时报警解除不了。首先要检查是否有磁条或装有磁条的图书在监测支架的检测范围之内,再检查接地是否良好,有必要的话可以重复接地,或着加装一台交流稳压器能够有效的避免来自电源的干扰。如果还不行,说明仪器受到严重干扰,这时把工作选择置于低档,再仔细查找干扰源设法排除故障。

　　分析:监测仪是报警系列产品,对工作环境要求较高,否则容易在其它干扰下误报警。监测仪的支架,内部线圈的相对位置,甚至监测仪的主机位置都不要随便移动,以免机器的调零点发生变化引起人为故障。

　　3　结束语

　　JX-5图书监测仪系80年代的产品,它工作在几KH的正弦临界振荡状态,特别容易受到外界的影响。并且磁条在安装时工作量非常大,使用中磁条还容易遭到毁坏,所以图书被盗的事仍然时有发生。我们期待着设计人员和厂家为书馆生产出频率较高,磁条安装方便而且不易被损坏,工作更加稳定的图书监测仪。

　　参考文献

　　[1]邹云屏.检测技术及电磁兼容性设计.武汉:华中理工大学出版社,1992.3

　　[2]陈润泰,许琨.检测技术与智能仪表.北京:国防工业出版社,1996.10

　　[3]《JX-5监测仪》说明书
