利用V形块测棱圆度

　　在正常的检定工作中,经常碰到企业送来加工件需要出具棱圆度的测量数据。我们利用万能工具显微镜的V形块(它的槽形角α=120°)定位,用光学灵敏杠杆测量外圆柱面的棱圆度偏差。

　　一、测量原理

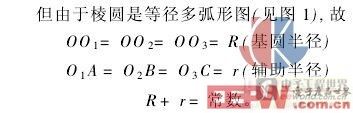

　　棱圆度是指零件的实际轮廓和理想圆的最大径向距离差值,Δ=D_理-D_实。

　　而用卡尺、平台是测量不出棱圆度的。只能用V形法测量棱圆度。

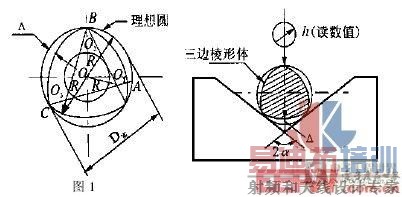

　　棱圆度Δ在测量过程中(图2)与V形块的槽形角2α与棱圆度本身的棱数n和两个极端位置的读数差h有关系:

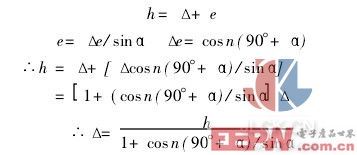

　　此公式是根据棱圆体零件在V形块中进行测量,其两个极端位置的读数差值包括两项:棱圆度Δ和偏心e,其详细推导解析式为:

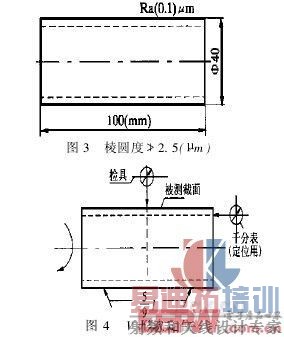

　　二、测量方法(见图3、4)

　　(1)用标准心轴将V形块上下前后和测量轴线调好中心。V形块间距按5/9l调好

　　(2)用千分表在纵向定位控制被测零件不要纵向移动,保证测量在一个截面上。

　　(3)在零件上端安装好光学灵敏杠杆,记住始终点位置开始测量。将最大读数值和最小读数值记录下,取差值即为h,h=h_最大-h_最小。

　　(4)确定系数(N为转折点数):n=N/2

　　(5)将h、n代入公式,即得棱圆度Δ,当2α=120°时:

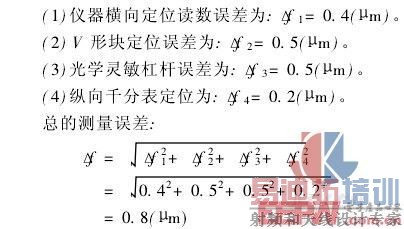

　　三、测量误差

　　由此可得出:此种方法,在无光学分度头的情况下来测量棱圆度既简便且精度较高,又可满足工件的测量,是一种切实可行的方法。
