在LabVIEW下使用ZLGCAN接口函数库

录入：edatop.com 点击：

1、概述

VirtualCANInterface（VCI）函数库是专门为ZLGCAN设备在PC上使用而提供的应用程序接口。库里的函数从ControlCAN.dll中导出，在LabVIEW7.0中可以直接使用这些库函数而无需额外的操作。VCI函数的使用流程如图1.1所示。

图1.1VCI函数使用流程

2、使用VCI函数

2.1数据结构

VCI函数库中定义了一些数据结构用于数据交换，在使用VCI函数前应该先创建这些数据结构。在LabVIEW中创建这些结构时应该使用簇——Cluster。一个簇就是一个由若干不同的数据类型的成员组成的集合体，类似于C语言中的结构。其成员可以是任意的数据类型，但必须都是控件或都是显示件。成员的逻辑顺序是由它们被放入簇的先后顺序决定的。

2.1.1VCI_BOARD_INFO结构

VCI_BOARD_INFO结构体包含ZLGCAN系列接口卡的设备信息。结构体将在VCI_ReadBoardInfo函数中被填充。

typedefstruct_VCI_BOARD_INFO｛
USHORThw_Version;
USHORTfw_Version;
USHORTdr_Version;
USHORTin_Version;
USHORTirq_Num;
BYTEcan_Num;
CHARstr_Serial_Num[20];
CHARstr_hw_Type[40];
USHORTReserved[4];
｝VCI_BOARD_INFO,＊PVCI_BOARD_INFO;

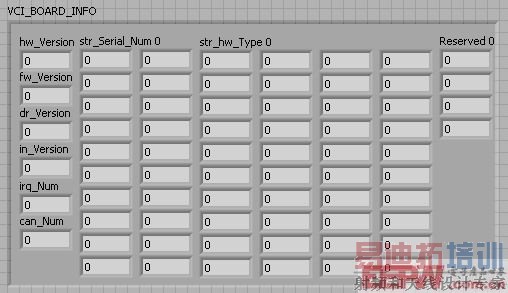

图2.1VCI_BOARD_INFO结构

2.1.2VCI_CAN_OBJ结构

VCI_CAN_OBJ结构体在VCI_Transmit和VCI_Receive函数中被用来传送CAN信息帧。

typedefstruct_VCI_CAN_OBJ｛
UINTID;
UINTTimeStamp;
BYTETimeFlag;
BYTESendType;
BYTERemoteFlag;
BYTEExternFlag;
BYTEDataLen;
BYTEData[8];
BYTEReserved[3];
｝VCI_CAN_OBJ,＊PVCI_CAN_OBJ;

图2.2VCI_CAN_OBJ结构

2.1.3VCI_CAN_STATUS结构

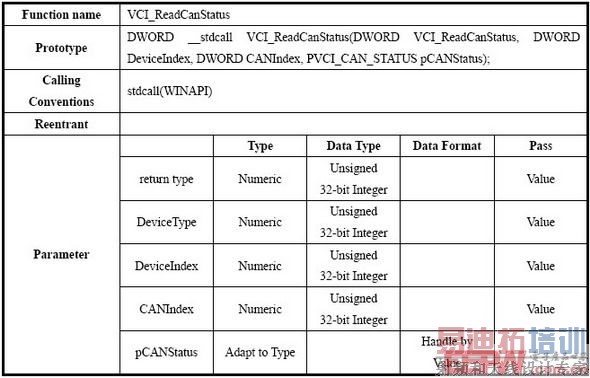

VCI_CAN_STATUS结构体包含CAN控制器状态信息。结构体将在VCI_ReadCanStatus函数中被填充。

typedefstruct_VCI_CAN_STATUS｛
UCHARErrInterrupt;
UCHARregMode;
UCHARregStatus;
UCHARregALCapture;
UCHARregECCapture;
UCHARregEWLimit;
UCHARregRECounter;
UCHARregTECounter;
DWORDReserved;
｝VCI_CAN_STATUS,＊PVCI_CAN_STATUS;

图2.3VCI_CAN_STATUS结构

2.1.4VCI_ERR_INFO结构

VCI_ERR_INFO结构体用于装载VCI库运行时产生的错误信息。结构体将在VCI_ReadErrInfo函数中被填充。

typedefstruct_ERR_INFO｛
UINTErrCode;
BYTEPassive_ErrData[3];
BYTEArLost_ErrData;
｝VCI_ERR_INFO,＊PVCI_ERR_INFO;

图2.4VCI_ERR_INFO结构

2.1.5VCI_INIT_CONFIG结构

VCI_INIT_CONFIG结构体定义了初始化CAN的配置。结构体将在VCI_InitCan函数中被填充。

typedefstruct_INIT_CONFIG｛
DWORDAccCode;
DWORDAccMask;
DWORDReserved;
UCHARFilter;
UCHARTiming0;
UCHARTiming1;
UCHARMode;
｝VCI_INIT_CONFIG,＊PVCI_INIT_CONFIG;

图2.5VCI_INIT_CONFIG结构

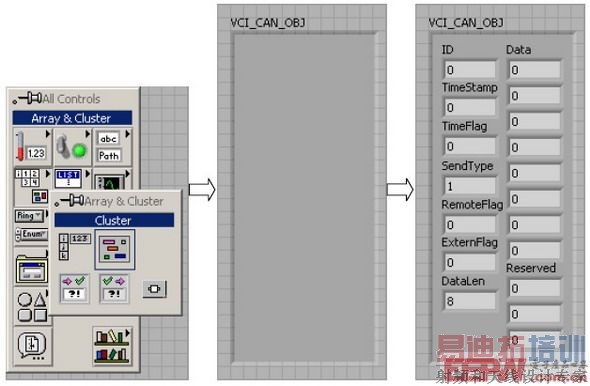

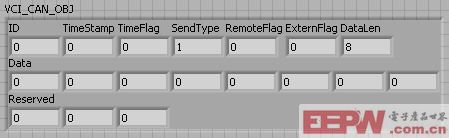

下面以VCI_CAN_OBJ结构为例，在LabVIEW7.0中创建VCI_CAN_OBJ结构。先在ArrayCluster控件子模板选择一个簇的空壳放到前面板上，将其命名为VCI_CAN_OBJ，然后根据需要放置的控件多少用定位工具调整簇空壳的大小；按照VCI_CAN_OBJ结构成员的顺序，从Numeric控件子模板中取NumericIndicator控件或从前面板上移动控件到簇的空壳中，并按图2.6将各NumericIndicator控件重命名。 [p]

图2.6在前面板上创建VCI_CAN_OBJ结构的簇

此时，簇壳内的成员的数据类型都为默认的Double类型。在簇壳内的边框上弹出快捷菜单，选择Representation。在下一级子菜单中选择与VCI_CAN_OBJ结构成员类型一致的类型。

图2.7设置成员类型

2.2调用VCI库函数

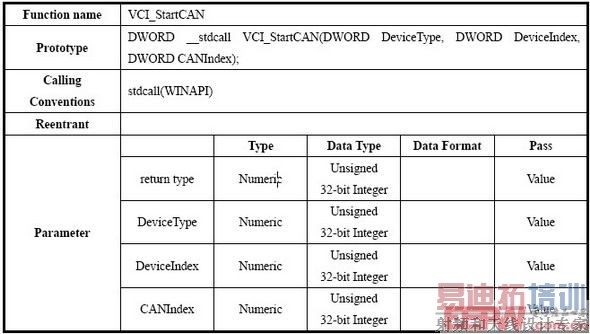

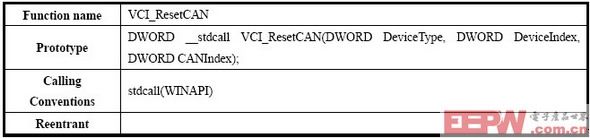

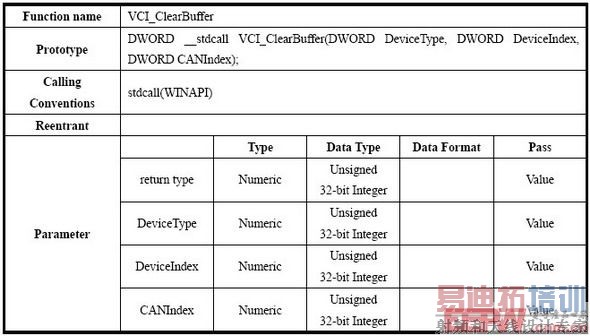

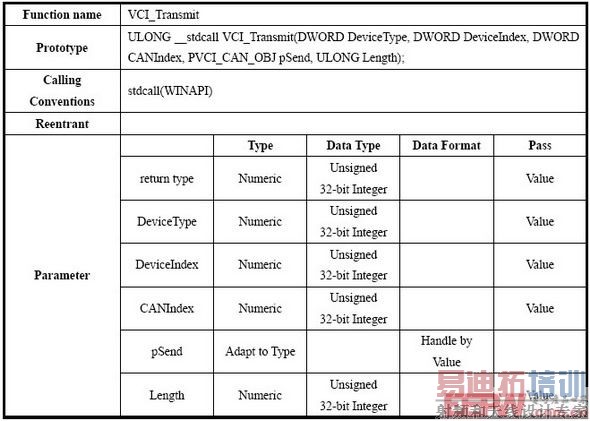

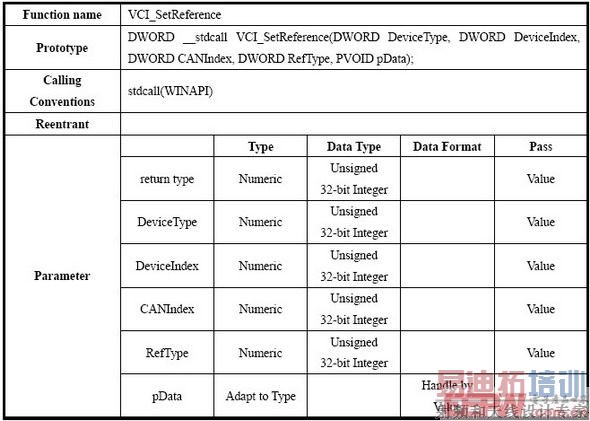

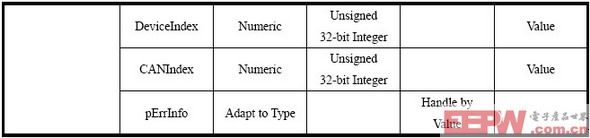

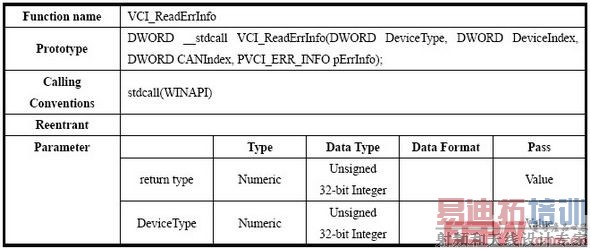

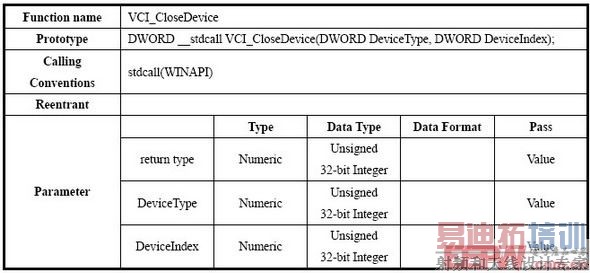

在LabVIEW中调用VCI库函数的过程比较简单。LabVIEW在Advanced函数子模板中提供了CallingLibraryFunctionNode，只要知道动态连接库里被导出的函数名称及其参数，就可以通过CallingLibraryFunctionNode调用。ZLGVCI函数库已经提供了库里的函数声明，因此，在LabVIEW中使用VCI函数库将通过CallingLibraryFunctionNode来实现。

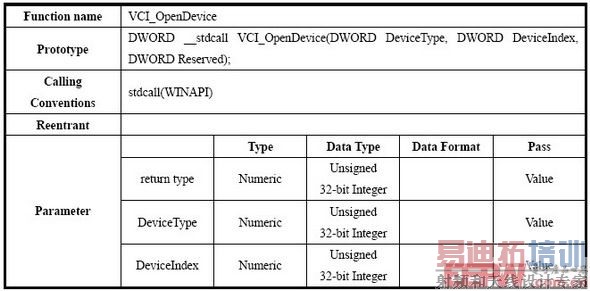

以调用VCI_OpenDevice函数为例。在LabVIEW图形代码窗口中放上调用库函数节点，用鼠标双击节点或使用快捷菜单命令Configure弹出如图2.8所示的对话框。

图2.8调用库函数1

单击Browse…按钮，打开一个文件对话框，找到ControlCAN.dll文件。或者直接输入库文件路径和名称。

在FunctionName下拉列表框中照到VCI_OpenDevice函数。或直接输入函数名。

图2.9调用库函数2

在CallingConventions下拉列表框中选中stdcall（WINAPI），因为VCI库函数使用的是stdcall调用约定。

Parameter框中的returntype不变。Type框中选Numeric。DataType框中选Unsigned32-bitInterger。即指定返回32位整形数。

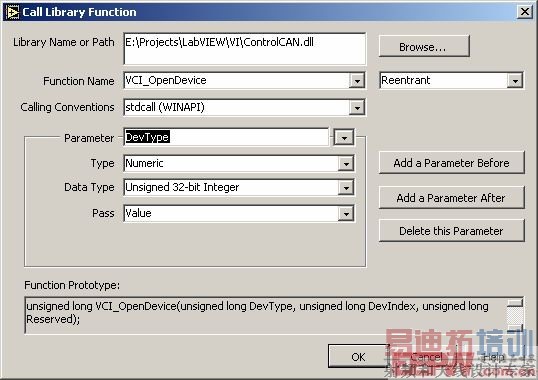

单击AddaParameterAfter按钮，Parameter框中的选项变为图2.10所示。将缺省值agr1改为DevType，因为在VCI_OpenDevice函数声明中定义了参数DevType。

图2.10调用库函数3

Type框中选Numeric，并在DataType框中选Unsigned32-bitInteger。表示将编程时指定的LabVIEW数据类型为32位无符号整型。Pass框中选择Value。

同样，按以上步骤添加DevIndex、Reserved参数。

单击OK按钮退出这个对话框。调用库函数节点变为图2.11所示中的情况。图中的参数端口由上到下分别为returntype、DevType、DevIndex和Reserved。每个端口均有一个输入端和一个输出端，左边的端口为输入端，右边的端口位输出端。因为第一个端口是函数的返回值，所以没有输入端，在图中可以看到其输入端为填充的蓝色。其他端口则是函数的参数，如果参数的类型是指针的话，可以通过参数的输出端输出数据。在其他情况下，不需要使用参数的输出端。

图2.11调用库函数程序框图

2.3应用示例

应用示例Demo演示了在LabVIEW7.0下如何使用VCI库函数。其界面如图2.12所示。

图2.12demo界面

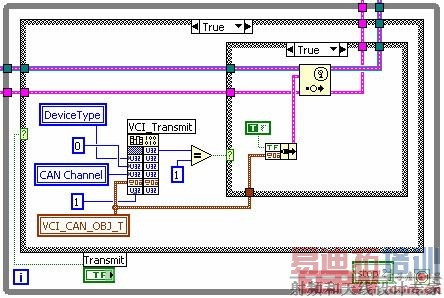

在Demo中实现了数据的收发，并将在CAN总线上收发的数据在列表示图中显示。Demo程序当中有3个主要的While循环：主循环、发送数据循环和接收数据循环。这三个循环是并行运行的。其中，主循环处理与用户交互的界面，并通过用户事件TREvent与发送数据循环和接收数据循环通信。 [p]

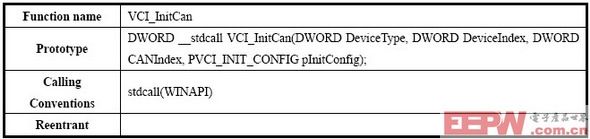

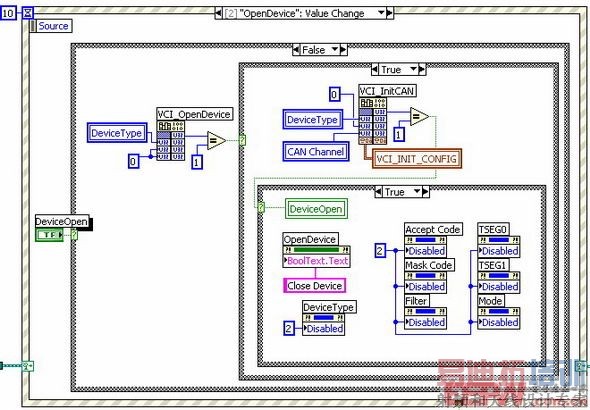

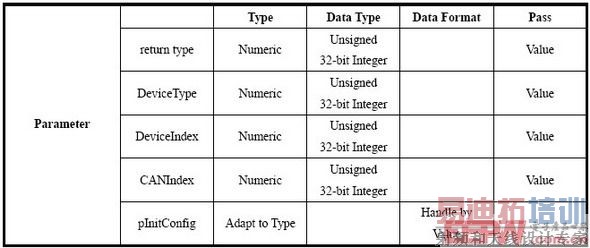

在主循环中使用事件驱动机制处理用户在前面板的操作。打开设备的程序框图如图2.13所示。在图中调用VCI_OpenDevice函数打开设备，如果打开成功，则调用VCI_InitCAN函数初始化设备，成功的话就处理一下前面板控件的状态。

图2.13打开设备框图

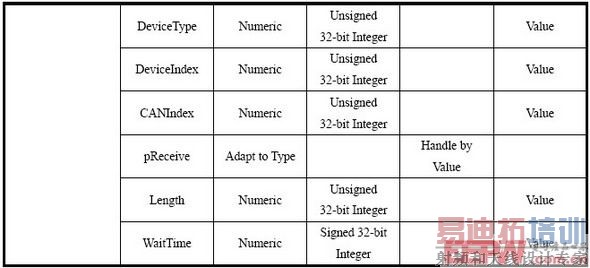

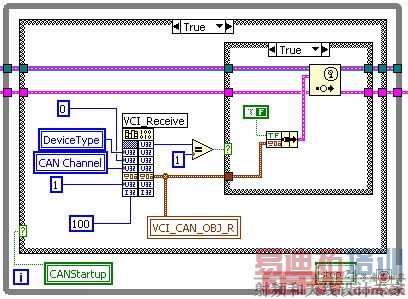

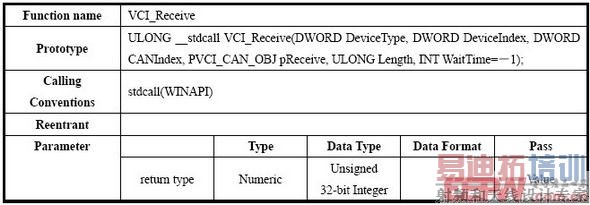

图2.14所示是接收数据的程序框图。接收数据的过程是在一个while循环中，这个循环在程序已开始时就一直运行，直到前面板上的stop按钮被按下并在其ValueChange事件中使stop2的值变为False时才停止。在循环当中，只有设备已经启动时才会进行读操作。在Demo中VCI_Reveive函数一次只读取一帧，输出的数据保存到VCI_CAN_OBJ_R结构中，如果VCI_Reveive函数执行成功的话，就把接收到的数据通过事件传递给主循环处理。
