一个简单的双恒流负载测试低电流电源

　　今天的各种小电器：洗衣机、干衣机和炉灶等使用的都是开关式电源，笨重、沉重的线性电源被开关是电源取代了。通常工程师们用电阻或标准现成的电子负载来测试这些电流范围从５０mA到１Ａ的电源。工程师们将使用各种高功率电阻器来核实多种负载情况以确保满足一个妥善的设计。最现成的电子负载指标平均高达300W。

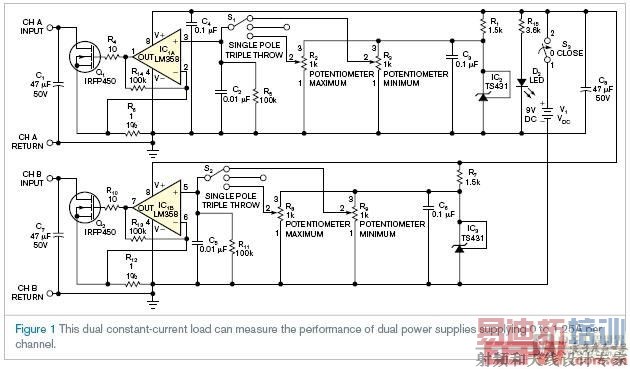

　　当测量５０mＡ到３００mＡ时,显示通常是不准确。他们大多显示0.1A。在这种低范围内的测量准确性是值得商榷的。你可以用另一种简单的双恒流负载（设计图1）来建造那些廉价、公用的电路部分。

　　负载电流穿过MOSFET（金属氧化物半导体场效应晶体管）和1Ω的感应电阻R6。IC1A的引脚2在电阻器和 参考电压 比较压降。他的引脚3的参考电压来自分压器电位。由于最高电压可为1.25v并且感测电阻器的值是1Ω ,每通道的最大电流可达1.25A。

　　R2 和R3是15转1-kΩ的电位器,你可以精细调整它们到一个理想的负荷。其中一个可以设定最低电流,另外一个可以设定最大输出电流。S1 开关便可以切换最低负荷、中间位置无负载与最高负荷。此外,将一份标准多用表DMM(数字万用表)附在R6的两端,你可以直接阅读电流并 将它调整至适当位置。

　　输入电压的改变并不影响万用表的读,因为它监测通过感应电阻R6的恒定电流。电容投入和MOSFET设定上限，两个输入可平行载荷2.5A。为了两路输出电源,你可以通过阅读层面万用表设置最低和最高电流,然后迅速测试矩阵无负荷、最低负荷和最高负荷。
